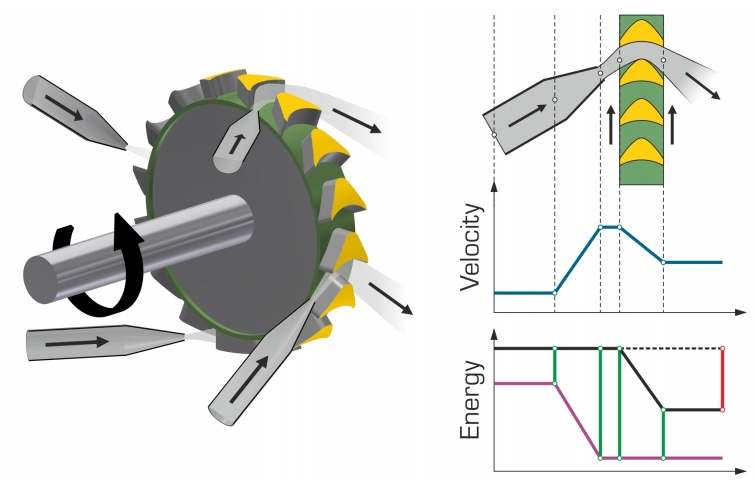

Sur les turbines à impulsion, le milieu de travail a la même pression statique avant et après le rotor.
La conversion de lénergie de pression en énergie cinétique a lieu dans les buses fixes du distributeur et non dans le rotor de la turbine.
Lappareil dessai à air comprimé permet de comprendre les analogies qui existent avec les turbines à vapeur ou hydrauliques.

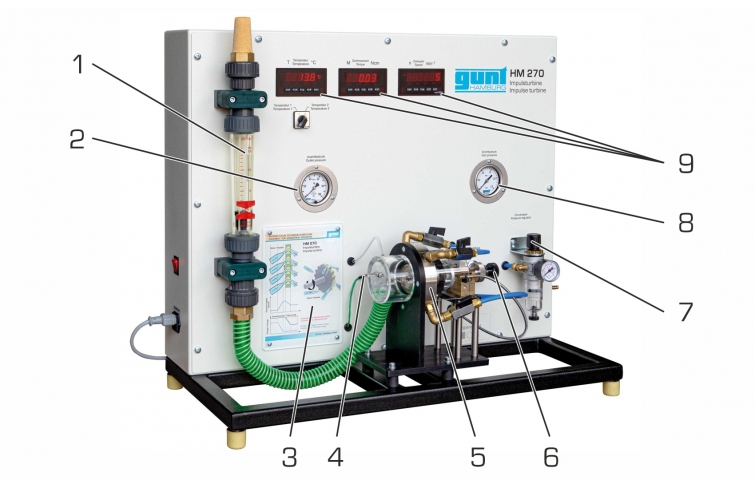

Le HM 270 est une turbine à impulsion axiale à un étage.

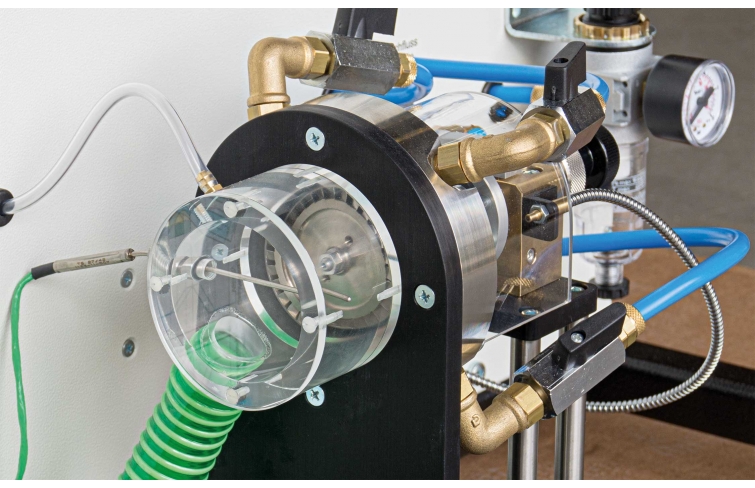

La turbine est composée dun rotor, intégré dans un boîtier transparent, dun distributeur avec quatre buses et dun frein à courants de Foucault pour la charge de la turbine.

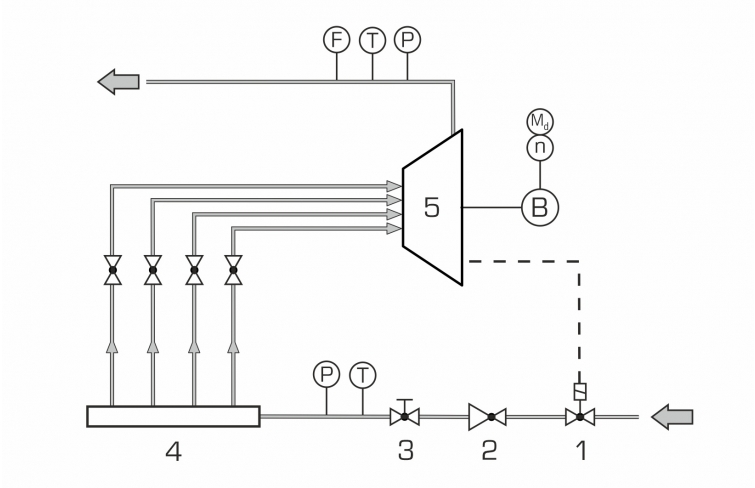

On peut ajuster le nombre de buses actives au moyen de soupapes.
Lair comprimé est accéléré dans les buses.
Larrivée de lécoulement dair produit une impulsion sur les aubes mobiles, ce qui met le rotor en mouvement.
Les pressions à lentrée et à la sortie de la turbine sont affichées sur des manomètres.
Le couple de la turbine est déterminé par une mesure de la force au niveau du frein à courants de Foucault.
La vitesse de rotation est mesurée par un capteur de vitesse optique.
Le couple, la vitesse de rotation et les températures sont affichés numériquement.
Le débit dair est mesuré avec un rotamètre et ajusté par une soupape.
Une électrovanne protège la turbine de toute survitesse.
La conversion de lénergie de pression en énergie cinétique a lieu dans les buses fixes du distributeur et non dans le rotor de la turbine.
Lappareil dessai à air comprimé permet de comprendre les analogies qui existent avec les turbines à vapeur ou hydrauliques.
Le HM 270 est une turbine à impulsion axiale à un étage.
La turbine est composée dun rotor, intégré dans un boîtier transparent, dun distributeur avec quatre buses et dun frein à courants de Foucault pour la charge de la turbine.
On peut ajuster le nombre de buses actives au moyen de soupapes.
Lair comprimé est accéléré dans les buses.
Larrivée de lécoulement dair produit une impulsion sur les aubes mobiles, ce qui met le rotor en mouvement.
Les pressions à lentrée et à la sortie de la turbine sont affichées sur des manomètres.
Le couple de la turbine est déterminé par une mesure de la force au niveau du frein à courants de Foucault.
La vitesse de rotation est mesurée par un capteur de vitesse optique.
Le couple, la vitesse de rotation et les températures sont affichés numériquement.
Le débit dair est mesuré avec un rotamètre et ajusté par une soupape.
Une électrovanne protège la turbine de toute survitesse.
Contenu didactique / Essais
- Construction et fonctionnement dune turbine à impulsion
- détermination du couple, de la puissance et du rendement
- représentation graphique des caractéristiques du couple, de la puissance et du rendement
- étude de linfluence de la pression des buses et du nombre de buses
Les grandes lignes
- comportement caractéristique dune turbine à impulsion traversée par un écoulement dair
- visualisation optimale de la zone de travail de la turbine
- charge par frein à courants de Foucault sans usure
- Construction et fonctionnement dune turbine à impulsion
- détermination du couple, de la puissance et du rendement
- représentation graphique des caractéristiques du couple, de la puissance et du rendement
- étude de linfluence de la pression des buses et du nombre de buses
Les grandes lignes
- comportement caractéristique dune turbine à impulsion traversée par un écoulement dair
- visualisation optimale de la zone de travail de la turbine
- charge par frein à courants de Foucault sans usure
Caractéristiques techniques
Turbine à impulsion axiale
- puissance max.: env. 30W à 15000min-1
Rotor
- Ø extérieur: 55mm
- nombre daubes: 28
Distributeur
- 4 buses, sélection au choix du nombre
- angle dentrée /de sortie: 20°
Plages de mesure
- température: -20…1100°C
- vitesse de rotation: 0…30000min-1
- couple: 0…10Ncm
- débit: 2…16Nm3/h
- pression à lentrée: 0…2,5bar
- pression à la sortie: 0…0,1bar
- pression dadmission: 0…10bar
Alimentation 230V, 50Hz, 1 phase
Turbine à impulsion axiale
- puissance max.: env. 30W à 15000min-1
Rotor
- Ø extérieur: 55mm
- nombre daubes: 28
Distributeur
- 4 buses, sélection au choix du nombre
- angle dentrée /de sortie: 20°
Plages de mesure
- température: -20…1100°C
- vitesse de rotation: 0…30000min-1
- couple: 0…10Ncm
- débit: 2…16Nm3/h
- pression à lentrée: 0…2,5bar
- pression à la sortie: 0…0,1bar
- pression dadmission: 0…10bar
Alimentation 230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 780x370x660mm
Poids: env. 35kg
Necessaire au fonctionnement
Alimentation en air comprimé 6…10bar, max. 300L/min
Liste de livraison
1 appareil dessai
1 flexible avec raccord de pression
1 documentation didactique
Lxlxh: 780x370x660mm
Poids: env. 35kg
Necessaire au fonctionnement
Alimentation en air comprimé 6…10bar, max. 300L/min
Liste de livraison
1 appareil dessai
1 flexible avec raccord de pression
1 documentation didactique
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines à air
Techniques > Mécanique des fluides > Machines motrices > Turbines à gaz
Poids: 35 Kg Delai de livraison estimé : 16 semaines
