Ref: EWTGUHL962.01
HL 962.01 Pompe chimique normalisée (Réf. 065.96201)
La pompe normalisée utilisée ici est une pompe centrifuge classiquement employée en génie chimique et en génie des procédés.
Les fluides refoulés sont souvent corrosifs, toxiques, explosifs ou volatils ou refoulés à des températures très élevées ou très basses. Ceci soumet la pompe à des sollicitations extrêmes.
La pompe normalisée est une pompe en volute à un étage de conception process.
La conception process garantit un remplacement aisé et rapide des pièces d'usure.
Pour les pompes à un étage, la volute est le type de construction le plus usuel.
La volute est adaptée avec précision à l'écoulement de la pompe dans la plage de dimensionnement ce qui permet d'atteindre de meilleurs rendements.
Le dimensionnement hydraulique et les cotes de raccord de la pompe sont conformes à la norme ISO 2858, les exigences techniques à la norme ISO 5199.
Les fluides refoulés sont souvent corrosifs, toxiques, explosifs ou volatils ou refoulés à des températures très élevées ou très basses. Ceci soumet la pompe à des sollicitations extrêmes.
La pompe normalisée est une pompe en volute à un étage de conception process.
La conception process garantit un remplacement aisé et rapide des pièces d'usure.
Pour les pompes à un étage, la volute est le type de construction le plus usuel.
La volute est adaptée avec précision à l'écoulement de la pompe dans la plage de dimensionnement ce qui permet d'atteindre de meilleurs rendements.
Le dimensionnement hydraulique et les cotes de raccord de la pompe sont conformes à la norme ISO 2858, les exigences techniques à la norme ISO 5199.
Contenu didactique / Essais

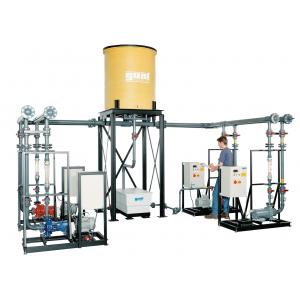

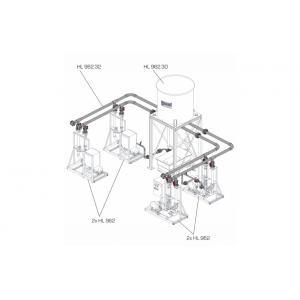

en association avec HL 962, HL 962.30 et HL 962.32
- fonctionnement d'une pompe normalisée
- enregistrement de la caractéristique de la pompe
- contrôle de létanchéité
- alignement de la pompe et du moteur d'entraînement
Les grandes lignes
- Pompe centrifuge selon ISO 5199 comme accessoire à intégrer au banc de montage HL 962
Les caractéristiques techniques
Pompe centrifuge (à vitesse de rotation nominale: 1450min ^-1^)
- débit de refoulement max.: 9,5m³/h
- hauteur de refoulement max.: 9,5m
- puissance absorbée: 0,5kW
Bride de raccord
- côté refoulement: DN32
- côté aspiration: DN50
Matériaux
- corps et roue: fonte grise
- arbre: acier inoxydable
en association avec HL 962, HL 962.30 et HL 962.32
- fonctionnement d'une pompe normalisée
- enregistrement de la caractéristique de la pompe
- contrôle de létanchéité
- alignement de la pompe et du moteur d'entraînement
Les grandes lignes
- Pompe centrifuge selon ISO 5199 comme accessoire à intégrer au banc de montage HL 962
Les caractéristiques techniques
Pompe centrifuge (à vitesse de rotation nominale: 1450min ^-1^)
- débit de refoulement max.: 9,5m³/h
- hauteur de refoulement max.: 9,5m
- puissance absorbée: 0,5kW
Bride de raccord
- côté refoulement: DN32
- côté aspiration: DN50
Matériaux
- corps et roue: fonte grise
- arbre: acier inoxydable
Informations logistiques
Dimensions et poids
Lxlxh: 570x240x300mm
Poids: env. 43kg
Liste de livraison
1 pompe, 1 notice
Lxlxh: 570x240x300mm
Poids: env. 43kg
Liste de livraison
1 pompe, 1 notice
