Les bancs de montage HL 962 sont reliés à l'aide d'éléments de tuyauterie HL 962.32 pour former une installation complexe de conduites et de pompes. L'installation de réservoirs HL 962.30 est requise en vue de l´ exploitation de l´ installation en processus fermé.

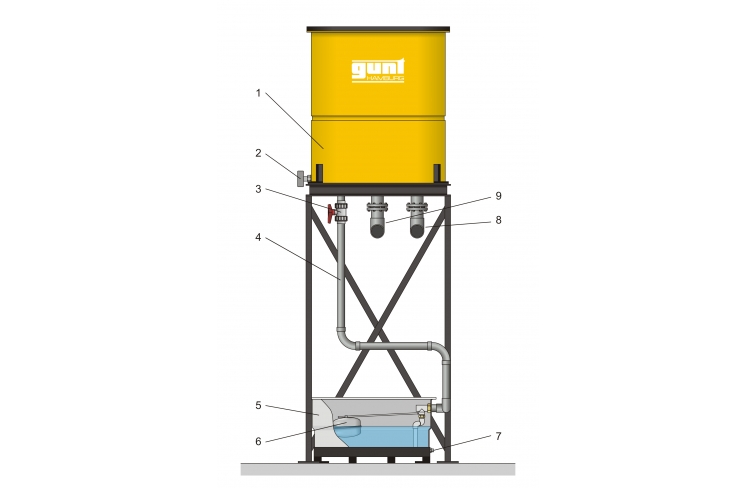

L'installation de réservoirs est constituée d'un grand réservoir surélevé avec bâti d'installation, d'un réservoir au sol et de raccords avec vannes d'arrêt pour le système de conduites en PVC HL 962.32.#divide1#

Le réservoir surélevé a une capacité d'env. 1,5m³ d'eau. Un manomètre à proximité du fond du réservoir mesure la pression et indique ainsi la hauteur de remplissage. Le réservoir surélevé alimente la conduite d'aspiration des pompes centrifuges à amorçage normal et assure une hauteur d'alimentation suffisante. Ses collecteurs pour conduites à l'entrée et à la sortie de réservoir se trouvent à une hauteur d'environ 2m.

Le réservoir au sol est également alimenté à partir de la réserve d'eau du réservoir surélevé. Il est utilisé pour la pompe à canal latéral autoamorçante. Une vanne à flotteur assure un niveau d'eau suffisant. L'eau est renvoyée par toutes les pompes dans le réservoir surélevé via le système de conduites.

Tous les matériaux de l'installation de réservoirs sont totalement résistants à la corrosion, ces derniers étant exclusivement fabriqués en matière synthétique.

Le banc de montage (HL 962), l'installation de réservoirs (HL 962.30) et le système de conduites (HL 962.32) sont reliés à l'aide de brides. Il est possible d'étendre le système et de raccorder des bancs de montage supplémentaires.

Poids: 350 Kg
