Ref: E2.6.1.4
E2.6.1.4 Machine synchrone à excitation permanente à commutation incrémentielle avec aimants enterré
L'é quipement permet l'analyse de la machine synchrone à excitation permanente à commutation sinusoï dale (PMSM) avec des aimants enterré s.
Objectifs d'apprentissage
- Fonctionnement en tant que gé né rateur
- Fonctionnement en tant que moteur
- Commande du sens de rotation
- Commande de la vitesse
- Comportement en charge
- Ré ponse à un é chelon
L'apprenant analyse sur une machine synchrone à excitation permanente (PMSM) avec des aimants enterré s comme moteur et gé né rateur.
Mesure des paramè tres de la machine, analyse de la caracté ristique de la machine pour diffé rentes charges.
Dé termination des caracté ristiques du ré gulateur par la ré ponse à un é chelon de la machine PMSM.
Points forts de l'é tude :
- Les mesures sont effectué es avec le contrô leur de convertisseur CASSY ou avec le test de machine CASSY.
- Tous les canaux de mesure sont libres de potentiel et peuvent donc ê tre utilisé s librement.
- Toutes les mesures peuvent ê tre effectué es avec ou sans ordinateur.
- Pour la protection contre la surchauffe, les enroulements statoriques de la machine synchrone à excitation permanente sont é quipé s de sondes de tempé rature.
- La machine synchrone à excitation permanente dispose d'un bornier didactique.
Toutes les fonctions du Converter Controller CASSY et du Test de machines CASSY 0,3 peuvent ê tre commandé es directement et rapidement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le Converter Controller CASSY et le Test Machine CASSY 0,3 sont entiè rement contrô lables en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le Converter Controller CASSY et le test de machines CASSY 0,3.
Pour plus de dé tails, veuillez consulter les donné es produit 7735290 ou 7735291 Converter Controller CASSY et 7731900 ou 7731901 Maschinen Test CASSY 0,3.
L'é quipement convient aussi bien pour les expé riences des é lè ves et des é tudiants en laboratoire avec la basse tension (courant continu, courant alternatif et courant triphasé ) et - si le banc d'essai est mobile - pour les dé monstrations des enseignants dans la salle de classe ou l'amphithéâ tre.
Les expé riences sont ré alisé es conformé ment au manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il y a encore des essais é tendus ré alisé s avec le convertisseur de fré quence didactique et une machine synchrone à excitation permanente ou à excitation sé paré e :
- E2.6.1.1 Bases de la technique du commutateur
- E2.6.1.2 Machine synchrone à commutation de blocs
- E2.6.1.3 Machine synchrone à excitation permanente à commutation sinusoï dale avec aimants de surface
- E2.6.2.3 Servomoteur AC avec machine synchrone industrielle à excitation permanente
- E2.6.2.4 Servomoteur AC avec machine synchrone industrielle à excitation sé paré e
Thè mes
- Machine PMSM en tant que gé né rateur
- Commande du sens de rotation de la machine PMSM
- Comportement en charge de la machine PMSM
- Ré ponse à un é chelon et grandeurs de ré gulation
É quipement comprenant :
1 735 290 Câ ble de raccordement du convertisseur universel
1 773 5297 Convertisseur universel
1 773 5295 Bloc d'alimentation DC 390 V, 6 A, (LFK)
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance

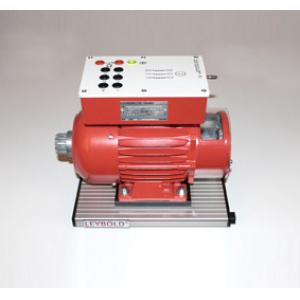

1 773 340 Machine synchrone à excitation permanente E 0,3

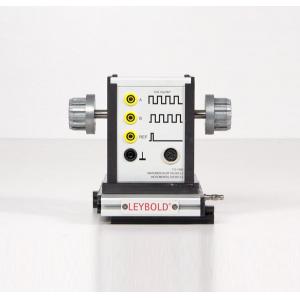

1 773 1092 Compteur de vitesse incré mental 0,3
1 773 1901 Test de machines CASSY 0,3
1 773 1991 Dynamomè tre é lectrique 0,3
1 773 115 Banc de base de machine 120 cm
2 773 108 Accouplement et couvercle de bout d'arbre 0.3 transparent
2 731 06 Accouplement 0.3
1 726 71 Unité de raccordement en monophasé
1 726 09 Cadre profilé T130, deux é tages
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 591 Cavalier proté gé , verts/jaunes, jeu de 10
1 500 855 Câ ble d'expé rimentation de sé curité 32 A, jeu 34
1 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5
