Ref: E2.5.3.1

E2.5.3.1 Commande par convertisseur pour machines asynchrones

La partie é lectronique de puissance de ce stage de laboratoire travaille avec des plaques expé rimentales.

La machine é lectrique utilisé e est une machine industrielle dont les caracté ristiques sont é valué es à l'aide du systè me de test de machines 0,3.

L'alimentation é lectrique de la machine d'essai est assuré e par un convertisseur qui tire son é nergie du ré seau d'alimentation public (courant triphasé ).



Objectifs d'apprentissage

- Mesures de protection et sé curité é lectrique

- Montage d'installations techniques d'é nergie selon le sché ma é lectrique

- Mise en service d'entraî nements é lectriques

- Enregistrement de courbes caracté ristiques de charge sous diffé rents paramè tres de fonctionnement

- Acquisition de compé tences de mesure sur des machines é lectriques

- Dé marrage avec une tension de ré seau ré duite

- Ré gulation de la vitesse d'une machine asynchrone



L'é quipement permet de ré aliser des essais sur l'influence de la vitesse de rotation de machines asynchrones (ASM) en tant que rotors à bagues avec des convertisseurs de puissance alimenté s par le ré seau.

La vitesse de rotation de l'ASM dé pend de la tension statorique et de la ré sistance du rotor et peut ê tre influencé e dans l'expé rience par ces deux grandeurs.

Outre la mise en service et le paramé trage, c'est surtout le comportement modifié de la machine qui est é tudié .

Pour cela, des courbes caracté ristiques de charge sont enregistré es et des valeurs caracté ristiques sont dé terminé es.

Un ré gulateur PID permet d'é tendre le montage expé rimental à des entraî nements à vitesse variable.



Les points forts :

- Fonction de dé marrage en douceur via un ré gulateur de courant triphasé avec thyristor.

- Commande du courant du rotor via un transistor IGBT.

- Les mesures sont effectué es avec le test de machines CASSY.

- Tous les canaux de mesure sont libres de potentiel et peuvent donc ê tre utilisé s librement.

- Toutes les mesures peuvent ê tre effectué es avec ou sans ordinateur.

- Pour la protection contre la surchauffe, les enroulements statoriques du moteur à bagues sont é quipé s de sondes de tempé rature.

- Le moteur à bagues dispose d'un bornier didactique avec impression du sché ma d'enroulement.



Toutes les fonctions de l'appareil de test de machines CASSY 0,3 sont rapidement utilisables directement via l'é cran, la molette et les touches situé es sur l'appareil.

Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.



De plus, le test machine CASSY 0,3 est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.



Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :

- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,

- MATLAB\'ae et LabVIEW \'99

- Lab Docs Editor Advanced



Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 0,3.



Pour plus de dé tails, veuillez consulter les donné es produit 7731900 ou 7731901 Test de machines CASSY 0,3.



L'é quipement convient aussi bien pour les expé riences d'é lè ves et d'é tudiants en laboratoire avec une basse tension (courant continu, courant alternatif et courant triphasé ) et - si le banc d'essai est mobile - pour les dé monstrations d'enseignants dans la salle de classe ou l'amphithéâ tre.

Les expé riences sont ré alisé es conformé ment au manuel.



Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.

Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.

Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.



Dans les é quipements suivants, il y a encore des essais é tendus ré alisé s avec une machine à bagues :

- E2.4.2.1 Circuits redresseurs non commandé s / commandé s

- E2.5.4.3 Dé marrage de grandes masses d'inertie avec un moteur à bagues.



Thè mes

- Entraî nement avec moteurs à bagues et variateur triphasé

- Entraî nements avec moteurs à bagues et ré sistance de rotor commandé e par impulsions



É quipement comprenant :

1 734 02 Ajusteur de la valeur de consigne

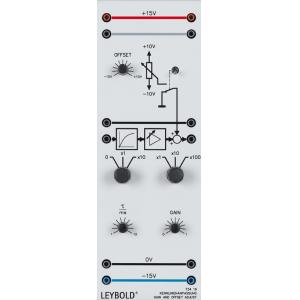

1 734 19 Adjustement de gain et d'offset

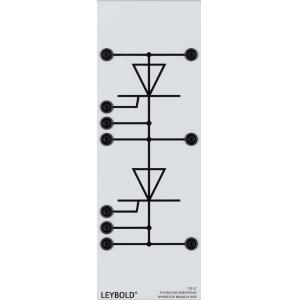

3 735 07 Branche de convertis. à 2 thyrist.1000V/12A

1 735 09 Charge é lectronique de puissance

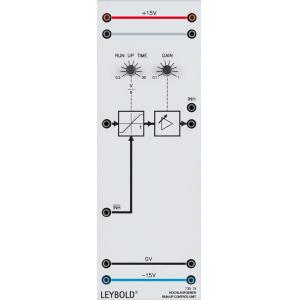

1 735 17 Inté grateur de monté e

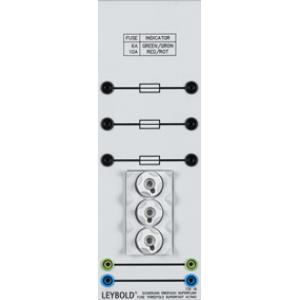

2 735 18 Fusibles triples ultrarapides

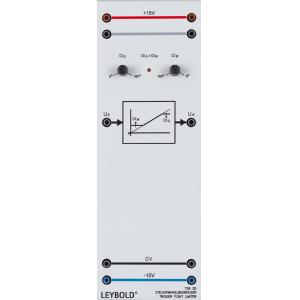

1 735 20 Limiteur d'angle de retard

1 734 064N Ré gulateur PID numé rique Net

1 735 065 Redresseur PD3, 3X400V/10A

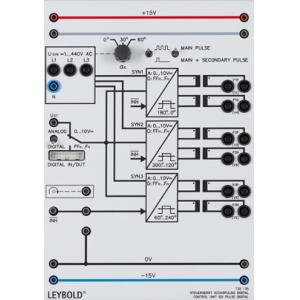

1 735 135 Unité de commande 6 impulsions, numé rique

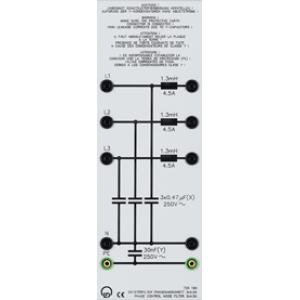

1 735 190 Filtre antiparasitage, dé coup. de phasé 3X4,5A

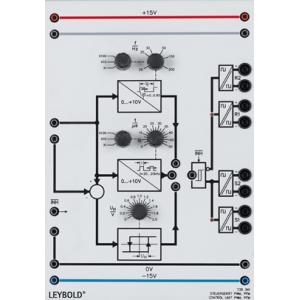

1 735 341 Unité de commande PWM/PFM

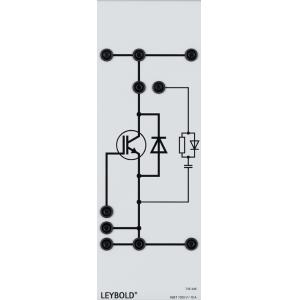

1 735 346 Transistor IGBT 1000V/10A

1 732 29 Dé marreur rotorique 0,3

1 773 1901 Test de machines CASSY 0,3

1 773 1991 Dynamomè tre é lectrique 0,3

1 773 115 Banc de base de machine 120 cm

1 773 228 Machine multifonction 0,3

2 773 108 Accouplement et couvercle de bout d'arbre 0.3 transparent

1 773 109 Dynamo
