E2.1.5.3 Banc machine synchrone à rotor interchangeable 0.3 kW
Les essais sont ré alisé s avec des machines industrielles dé montables.
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Enregistrement des courbes caracté ristiques des machines
- Structure de diffé rentes machines é lectriques
Les machines synchrones à rotor alterné se composent d'un stator et de trois rotors diffé rents.
Ce n'est qu'en assemblant le stator et le rotor que l'on obtient une machine é lectrique de classe 300 W prê te à fonctionner.
Le stator contient un enroulement triphasé , le flasque A et la boî te à bornes.
Les rotors sont ré alisé s en tant que rotors à rouleaux complets, rotors à branches et rotors à ré luctance.
Le boî tier du stator est monté sur un socle et peut ê tre directement relié au dynamomè tre 0,3.
La liaison sû re entre le support et le curseur est assuré e par des boulons de traction à poigné e en é toile qui permettent un changement rapide du curseur.
Aucun outil n'est né cessaire.
Les rotors sont é quipé s d'un flasque B, d'une roue de ventilateur, d'un capot et d'un collecteur, de brosses, etc.
En combinaison avec le systè me de contrô le des machines, les courbes caracté ristiques des machines peuvent ê tre ramené es aux proprié té s de chaque rotor.
En fonction du rotor utilisé , la machine modè le pré sente alors les caracté ristiques typiques des machines synchrones en tant que moteur ou gé né rateur.
Points forts
- Comparaison des rendements et des courbes caracté ristiques des machines avec diffé rents rotors comme moteur.
- Analyse du comportement en cas de charge ré sistive, capacitive et inductive.
- Montage simple pour des temps de pré paration courts et des essais en laboratoire efficaces en termes de temps.
Toutes les fonctions du test de machines CASSY 0,3 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le test machine CASSY 0,3 est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test machine CASSY 0,3.
Pour plus de dé tails, veuillez consulter les donné es du produit 7731900 ou 7731901 Machines Test CASSY 0,3
L'é quipement convient aussi bien pour les expé riences d'é lè ves en laboratoire à basse tension (230 / 400 V triphasé ) que pour les dé monstrations d'enseignants en salle de classe ou en amphithéâ tre si le banc d'essai est mobile.
La ré alisation des expé riences se fait selon le manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion aux mé dias, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans l'é quipement suivant, il existe encore des expé riences é tendues avec des machines synchrones :
- E2.6.2.4 Servo AC avec machine synchrone industrielle à excitation sé paré e.
Thè mes
- Enregistrement de la courbe caracté ristique couple-vitesse
- Dé termination des valeurs nominales de fonctionnement des machines é lectriques comme moteur ou comme gé né rateur
- Comparaison des rendements de diffé rentes machines en tant que moteur ou gé né rateur
- Courbe caracté ristique de charge en mode gé né rateur
- Courbe caracté ristique de marche à vide en mode gé né rateur
É quipement comprenant :
1 774 7720 Stator triphasé 0,3

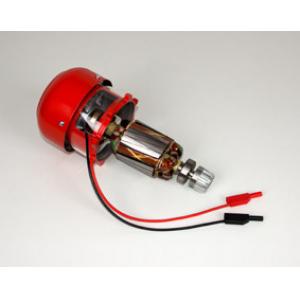

1 774 7723 Rotor synchrone à pô les saillants

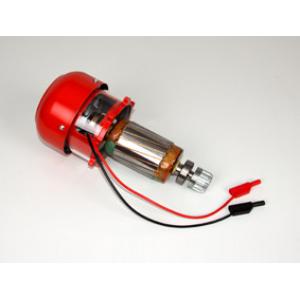

1 774 7724 Rotor synchrone à pô les lisses

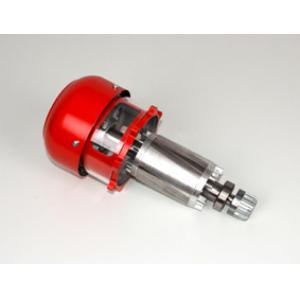

1 774 7725 Rotor à reluctance
1 773 1901 Test de machines CASSY 0,3
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 773 1991 Dynamomè tre é lectrique 0,3
1 773 108 Accouplement et couvercle de bout d'arbre 0.3 transparent
1 315 39 Masse marqué e, 1 kg
1 773 110 Banc de base de machine 90 cm
1 773 115 Banc de base de machine 120 cm
1 731 06 Accouplement 0.3
1 775 205EN * LIT-print: Machine synchrone 0,3, anglais
1 773 360 Charge ohmique ré glable 0,3
1 773 362 Charge capacitive ré glable 0,3
1 773 364 Charge inductive ré glable
1 745 05 Systè me de synchronisation manuelle
1 726 75 Alimentation triphasé e avec RCD
1 745 021 Organe de ré glage de la tension d'excitation 200 V/2,5 A
1 726 09 Cadre profilé T130, deux é tages
1 500 855 Câ ble d'expé rimentation de sé curité 32 A, jeu 34
1 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5
1 774 7730 Kit de montage base de rotors interchangeables 0,3
