Dans l'expérience P4.1.6.2, un transistor bipolaire est utilisé comme interrupteur.

Pour étudier ses propriétés, le transistor est saturé à l'aide d'un courant élevé de la base.



Équipement comprenant :

2 576 81 Plaque à réseau prise de sécurité , 20/10

1 578 67 Transistor BD 137, NPN, ém. bas, STE 4/50

1 577 44 Résistance 1 kOhm, STE 2/19

1 577 80 Rhéostat 10 kohms, STE 2/19

1 578 02 Photorésistance LDR 05, STE 2/19

1 578 061 Sonde à thermistance CTP, STE 2/19

1 579 06 Douille pour lampe, en haut, STE 2/19

1 505 08 Ampoules 12 V/3 W, E10, jeu de 10

1 579 13 Interrupteur à bascule STE 2/19

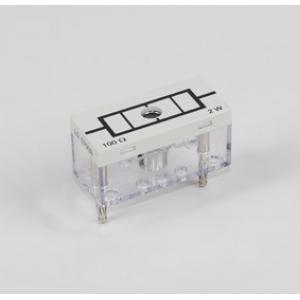

1 579 38 Elément chauffant 100 ohm, 2 W STE 2/50

1 501 48 Cavalier STE 2/19, jeu de 10

1 521 488 Alimentation électrique AC/DC 0...12 V/3 A

2 531 120 Multimètre LDanalog 20

3 500 621 Câble de connexion de sécurité 50 cm, rouge

3 500 622 Câble de connexion de sécurité 50 cm, bleu
