Ref: EWTIDMCS-570-SC
MCS-570 RST Partie opérative: Table rotative avec capteurs inductif, optique, capacitif avec SC
Avec contrôle de vitesse, Association possible en amont: MA, SU, PPE, PPP en aval: SU, PPE, PPP
La table rotative à entraînement électrique transporte les pièces dans un cercle et les positionne à un angle de 90 °.
Les pièces doivent être placées et retirées des autres unités de la table d'indexation rotative.
Une unité de test avec trois capteurs disposés au-dessus de la table rotative reconnaît les pièces comme "présentes", "brillantes", "sombres" et "métalliques".
Les résultats peuvent être affichés à l'écran.
Les positions à 90 ° sont détectées par un capteur inductif.
Le contrôle du moteur se fait avec un relais.
Caractéristiques techniques:
Alimentation: 24 V CC
Capteurs: 2 capteurs inductif
1 capteur capacitif
1 capteur optique
Actuateurs 1 commande moteur

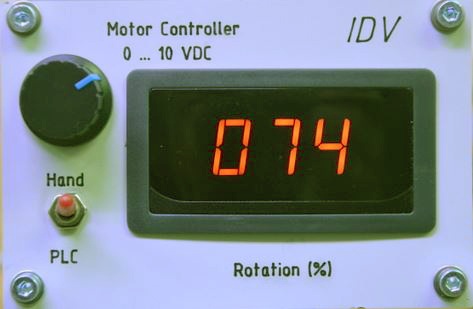

Avec boîtier de commande pour réglage de la vitesse 0...100% avec afficheur numérique, interrupteur pour commande par API
1 Afficheur à 3 voyant LED
Entrée sorties API nécessaires
4 Entrées numérique
4 Sorties numérique
Raccordement 25 pôles D-SUB
Echantillons nécessaires
Cylindre 30x20mm
Dimensions 320x400x295 mm
Poids 4.8 kg
Livré avec câble D-SUB-25
A combiner avec les stations MCS:
Amont: MA, SU, PPE, PPP
Aval: SU, PPE, PPP
Les pièces doivent être placées et retirées des autres unités de la table d'indexation rotative.
Une unité de test avec trois capteurs disposés au-dessus de la table rotative reconnaît les pièces comme "présentes", "brillantes", "sombres" et "métalliques".
Les résultats peuvent être affichés à l'écran.
Les positions à 90 ° sont détectées par un capteur inductif.
Le contrôle du moteur se fait avec un relais.
Caractéristiques techniques:
Alimentation: 24 V CC
Capteurs: 2 capteurs inductif
1 capteur capacitif
1 capteur optique
Actuateurs 1 commande moteur
Avec boîtier de commande pour réglage de la vitesse 0...100% avec afficheur numérique, interrupteur pour commande par API
1 Afficheur à 3 voyant LED
Entrée sorties API nécessaires
4 Entrées numérique
4 Sorties numérique
Raccordement 25 pôles D-SUB
Echantillons nécessaires
Cylindre 30x20mm
Dimensions 320x400x295 mm
Poids 4.8 kg
Livré avec câble D-SUB-25
A combiner avec les stations MCS:
Amont: MA, SU, PPE, PPP
Aval: SU, PPE, PPP
Poids: 4.8 Kg
