Ref: EWTGUWL314
WL 314 Transfert de chaleur convectif avec échangeurs avec géométries différentes (Réf. 060.31400)

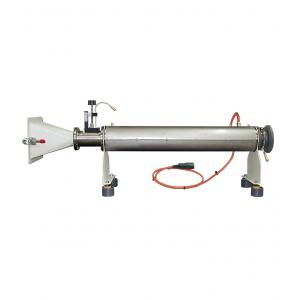

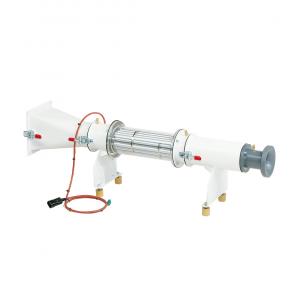

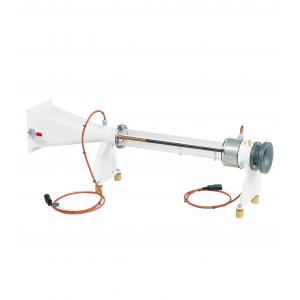

Echangeurs complémentaires en options WL314.01/02/03
Riched20 10.0.19041\viewkind4\uc1

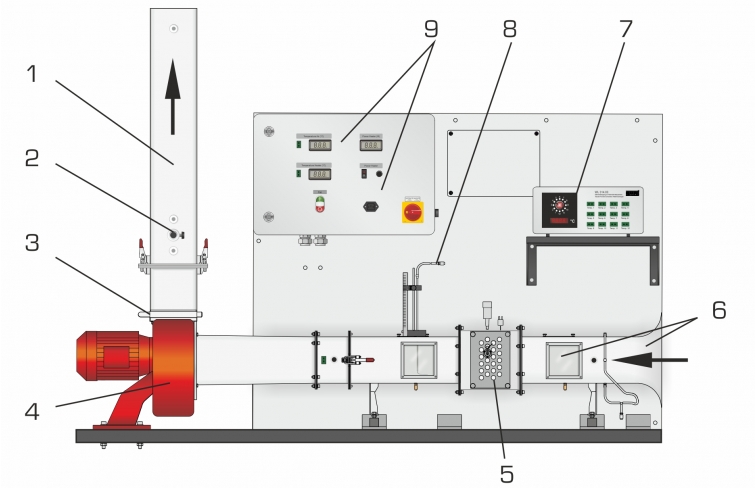

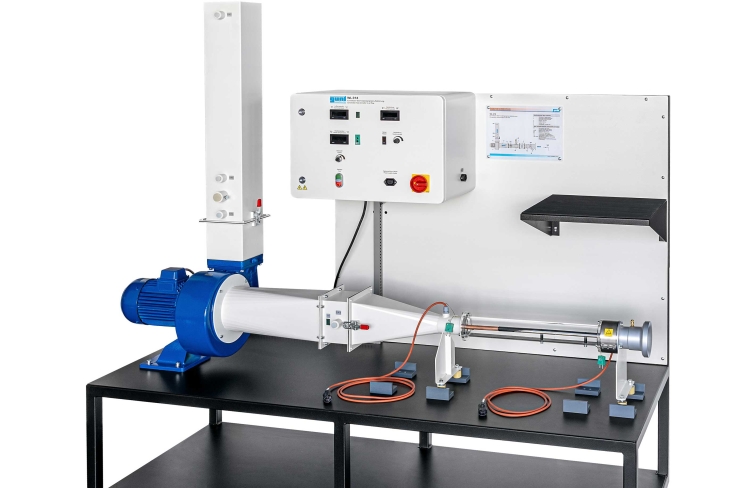

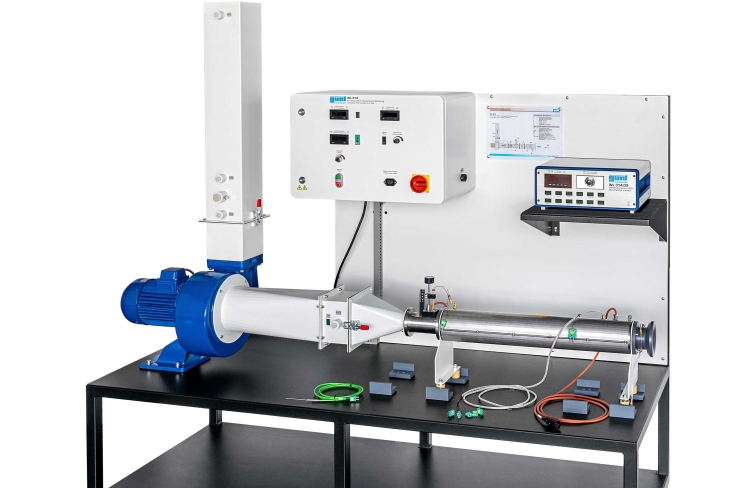

d\fs16\lang1036 Le banc d'essai mobile permet d'étudier les relations du transfert thermique par convection forcée.
Un ventilateur aspire l'air à travers un canal.
Une bouche d\'b4aspiration aérodynamique assure un écoulement homogène.
Le débit volumétrique est régulé à l'aide d'un volet d'étranglement à la sortie du ventilateur.

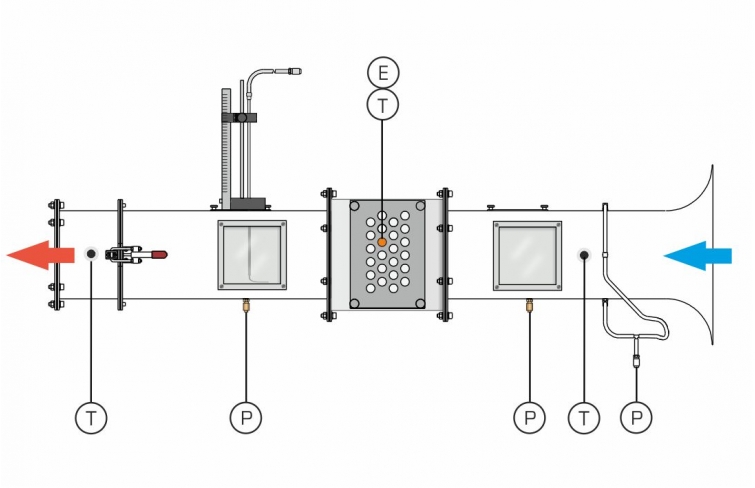

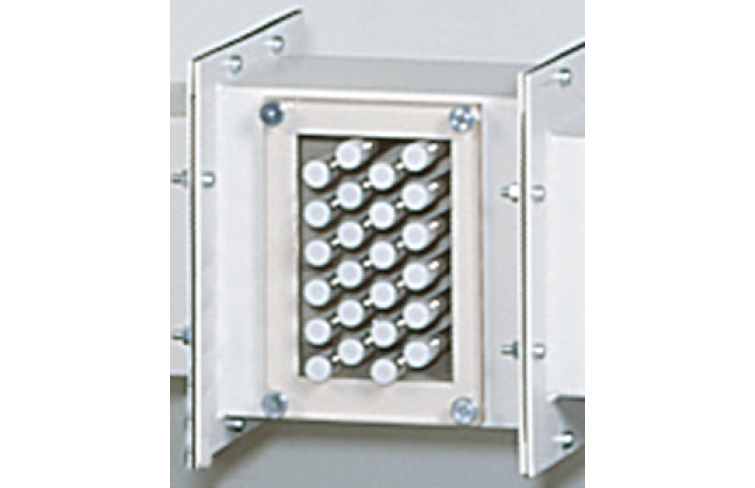

Un échangeur de chaleur à faisceau tubulaire interchangeable se trouve dans le canaI.
Il est possible de chauffer électriquement un des tubes du faisceau, de sorte que le transfert de chaleur peut être étudié en fonction de la position du tube.
Avec un tube de Pitot, on peut mesurer la distribution des vitesses avant et après l'échangeur de chaleur.
D'autres échangeurs de chaleur sont disponibles comme accessoires.
Des fermetures rapides à genouillère permettent le changement rapide et aisé des différents éléments échangeurs de chaleur.
Les températures et la puissance de chauffe sont affichées numériquement.
d\fs16\lang1036 Le banc d'essai mobile permet d'étudier les relations du transfert thermique par convection forcée.
Un ventilateur aspire l'air à travers un canal.
Une bouche d\'b4aspiration aérodynamique assure un écoulement homogène.
Le débit volumétrique est régulé à l'aide d'un volet d'étranglement à la sortie du ventilateur.
Un échangeur de chaleur à faisceau tubulaire interchangeable se trouve dans le canaI.
Il est possible de chauffer électriquement un des tubes du faisceau, de sorte que le transfert de chaleur peut être étudié en fonction de la position du tube.
Avec un tube de Pitot, on peut mesurer la distribution des vitesses avant et après l'échangeur de chaleur.
D'autres échangeurs de chaleur sont disponibles comme accessoires.
Des fermetures rapides à genouillère permettent le changement rapide et aisé des différents éléments échangeurs de chaleur.
Les températures et la puissance de chauffe sont affichées numériquement.
Contenu didactique / Essais
- relations entre le nombre de Nusselt, le nombre de Reynolds et le flux de chaleur

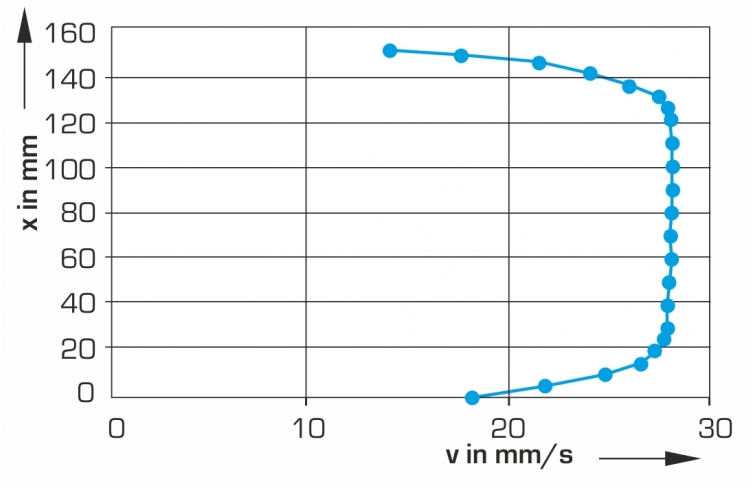

- relevé des distributions des vitesses
- pertes de charge dans les faisceaux tubulaires
Les grandes lignes
- Banc d'essai complet et fonctionnel pour le transfert de chaleur
- Mode d'emploi détaillé
- relations entre le nombre de Nusselt, le nombre de Reynolds et le flux de chaleur
- relevé des distributions des vitesses
- pertes de charge dans les faisceaux tubulaires
Les grandes lignes
- Banc d'essai complet et fonctionnel pour le transfert de chaleur
- Mode d'emploi détaillé
Caractéristiques techniques
Canal
- section de passage: 150x150mm
- longueur: 1540mm
Ventilateur
- puissance: 1.5kW
- débit volumétrique max.: 2160m³/h
Echangeur de chaleur à faisceau tubulaire
- 23x tube (D=10mm)
- 23x tube (D=13mm)
2 dispositifs de chauffage
- puissance: 220W (D=10mm)
- puissance: 250W (D=13mm)
Canal
- section de passage: 150x150mm
- longueur: 1540mm
Ventilateur
- puissance: 1.5kW
- débit volumétrique max.: 2160m³/h
Echangeur de chaleur à faisceau tubulaire
- 23x tube (D=10mm)
- 23x tube (D=13mm)
2 dispositifs de chauffage
- puissance: 220W (D=10mm)
- puissance: 250W (D=13mm)
Informations logistiques
Dimensions et poids
Lxlxh: 1930x800x2000mm
Poids: env. 205kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 banc d´ essai
1 jeu de flexibles et câbles de laboratoire
1 appareil de mesure de pression
1 appareil d'affichage et de commande
1 mode d'emploi
Lxlxh: 1930x800x2000mm
Poids: env. 205kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 banc d´ essai
1 jeu de flexibles et câbles de laboratoire
1 appareil de mesure de pression
1 appareil d'affichage et de commande
1 mode d'emploi
Poids: 205 Kg Delai de livraison estimé : 16 semaines
