Ref: EWTGUWL314.03

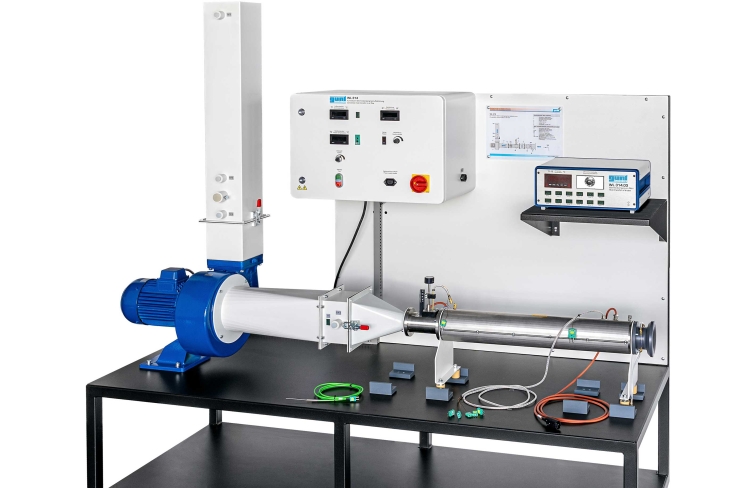

WL 314.03 Banc d'essai échangeur de chaleur coaxial (Réf. 060.31403)
L´ accessoire WL 314.03 permet d´étendre les possibilités d´ essai du WL 314 à la thématique: transfert de chaleur convectif à l´ intérieur d´ un tube.
On observe alors le transfert de chaleur convectif de la paroi du tube en direction du fluide en écoulement parallèle.
L´élément principal du WL 314.03 est une section de tube équipée d´ une natte chauffante qui chauffe l´ enveloppe du tube depuis l´ extérieur.
La paroi du tube est pourvue de six points de mesure de la température.
Un tube de Pitot permet de mesurer la distribution de la vitesse dans la section transversale du tube.
L´ accessoire est fixé dans le conduit d´ air du WL 314 à l´ aide d´ attaches rapides.
Un ventilateur situé dans le conduit d´ air aspire l´ air ambiant et le transporte à travers la section de tube de l´ accessoire.
L´ air est conduit par convection forcée sur les surfaces de transfert et se réchauffe.
La puissance et la température de surface de la natte chauffante ainsi que les températures de la paroi du tube sont mesurées et affichées sur le banc d´ essai du WL 314.
On observe alors le transfert de chaleur convectif de la paroi du tube en direction du fluide en écoulement parallèle.
L´élément principal du WL 314.03 est une section de tube équipée d´ une natte chauffante qui chauffe l´ enveloppe du tube depuis l´ extérieur.
La paroi du tube est pourvue de six points de mesure de la température.
Un tube de Pitot permet de mesurer la distribution de la vitesse dans la section transversale du tube.
L´ accessoire est fixé dans le conduit d´ air du WL 314 à l´ aide d´ attaches rapides.
Un ventilateur situé dans le conduit d´ air aspire l´ air ambiant et le transporte à travers la section de tube de l´ accessoire.
L´ air est conduit par convection forcée sur les surfaces de transfert et se réchauffe.
La puissance et la température de surface de la natte chauffante ainsi que les températures de la paroi du tube sont mesurées et affichées sur le banc d´ essai du WL 314.
Contenu didactique / Essais
- transfert de chaleur de l´ enveloppe du tube en direction du fluide
- courbe de température le long du tube
- observation des relations entre le nombre de Nusselt, le nombre de Reynolds et le flux thermique
- calcul du coefficient de transfert de chaleur
- détermination de la vitesse d´écoulement
Les grandes lignes
- écoulement dans un tube chauffé depuis l´ extérieur
- transfert de chaleur convectif dans la section transversale du tube et dans le profil longitudinal du tube
- transfert de chaleur de l´ enveloppe du tube en direction du fluide
- courbe de température le long du tube
- observation des relations entre le nombre de Nusselt, le nombre de Reynolds et le flux thermique
- calcul du coefficient de transfert de chaleur
- détermination de la vitesse d´écoulement
Les grandes lignes
- écoulement dans un tube chauffé depuis l´ extérieur
- transfert de chaleur convectif dans la section transversale du tube et dans le profil longitudinal du tube
Caractéristiques techniques
Section de tube
- Ø 32mm
- longueur: 0,5m
- surface de transfert de chaleur: 0,0503m2
- natte chauffante
- puissance: 250W
- longueur: 500mm
- Ø 35mm
- limitation de température: 120ºC
Section de tube
- Ø 32mm
- longueur: 0,5m
- surface de transfert de chaleur: 0,0503m2
- natte chauffante
- puissance: 250W
- longueur: 500mm
- Ø 35mm
- limitation de température: 120ºC
Informations logistiques
Dimensions et poids
Lxlxh: 1050x210x320mm
Poids: env. 30kg
Lxlxh: 1050x210x320mm
Poids: env. 30kg
Poids: 30 Kg Delai de livraison estimé : 16 semaines
