Ref: EWTGUWL314.01
WL 314.01 Transfert de chaleur convectif dans des tubes avec un écoulement parallèle (Réf. 060.31401
pour WL 314

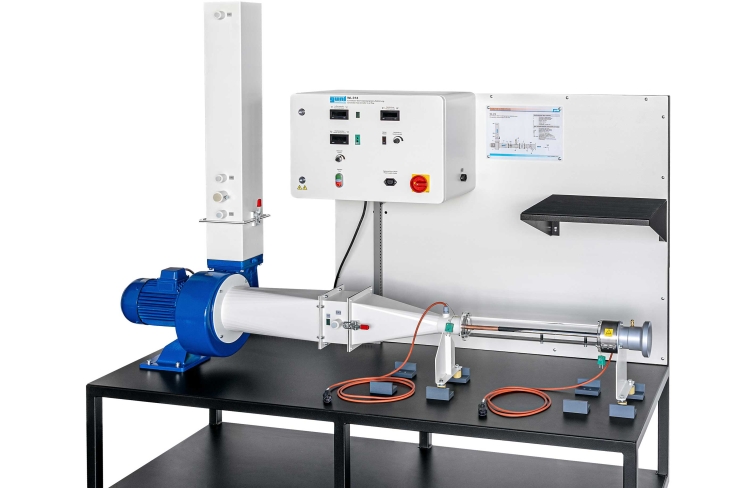

Le montage expérimental WL 314.01 permet d'étudier le transfert de chaleur dans et autour des tubes.
On considère le transfert de chaleur de la paroi du tube vers le fluide.
Un dispositif de chauffage annulaire est utilisé pour étudier l'écoulement à l'intérieur du tube, tandis qu'un dispositif de chauffage de type baguette reproduit les conditions d'écoulement autour d'un tube.
La puissance et la température de surface des deux dispositifs de chauffage électriques sont mesurées et affichées sur l'appareil de base.
On considère le transfert de chaleur de la paroi du tube vers le fluide.
Un dispositif de chauffage annulaire est utilisé pour étudier l'écoulement à l'intérieur du tube, tandis qu'un dispositif de chauffage de type baguette reproduit les conditions d'écoulement autour d'un tube.
La puissance et la température de surface des deux dispositifs de chauffage électriques sont mesurées et affichées sur l'appareil de base.
Contenu didactique / Essais
- observation des rapports entre Nusselt, Reynolds et Prandtl
- détermination du coefficient de transfert de chaleur
- calcul de la vitesse d'écoulement
Les grandes lignes
- Appareil d'essai avec dispositifs de chauffage entièrement prémontés
- observation des rapports entre Nusselt, Reynolds et Prandtl
- détermination du coefficient de transfert de chaleur
- calcul de la vitesse d'écoulement
Les grandes lignes
- Appareil d'essai avec dispositifs de chauffage entièrement prémontés
Caractéristiques techniques
Section de passage: D=60mm
Dispositif de chauffage annulaire
- puissance: 220W
- diamètre: 60mm
- longueur: 30mm
Dispositif de chauffage de type baguette
- puissance: 250W
- diamètre: 8mm
- longueur: 130mm
Section de passage: D=60mm
Dispositif de chauffage annulaire
- puissance: 220W
- diamètre: 60mm
- longueur: 30mm
Dispositif de chauffage de type baguette
- puissance: 250W
- diamètre: 8mm
- longueur: 130mm
Informations logistiques
Dimensions et poids
Lxlxh: 1.050x200x320mm
Poids: env. 10kg
Liste de livraison
1 appareil d'essai
1 notice
Lxlxh: 1.050x200x320mm
Poids: env. 10kg
Liste de livraison
1 appareil d'essai
1 notice
Poids: 10 Kg Delai de livraison estimé : 16 semaines
