Ref: EWTGUWL312
WL 312 Transfert de chaleur par écoulement d'air (Réf. 060.31200)
Nécessite l'un des échangeurs WL312.01/02/03

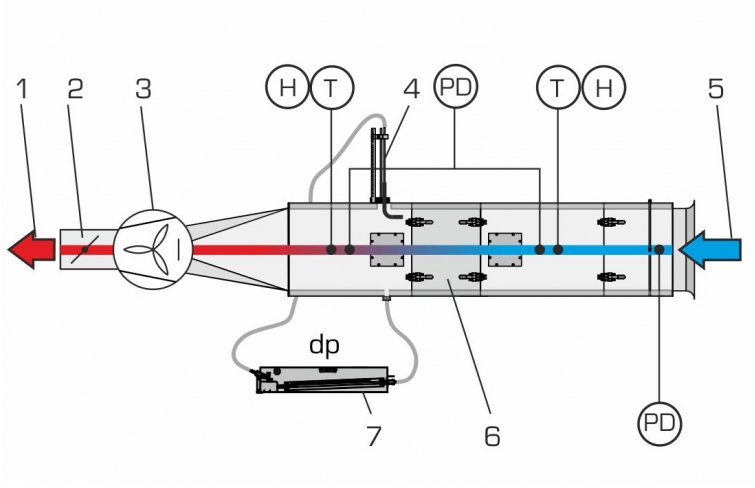

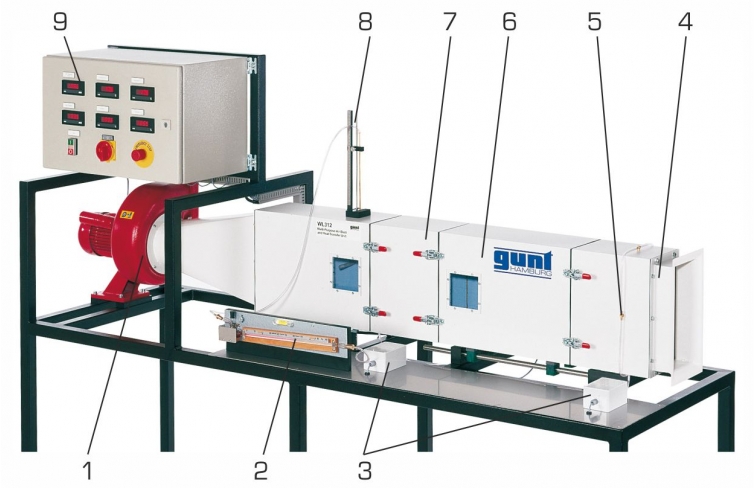

Le banc d'essai est constitué d'un canal isolé, à travers lequel de l'air est aspiré à l'aide d'un ventilateur.

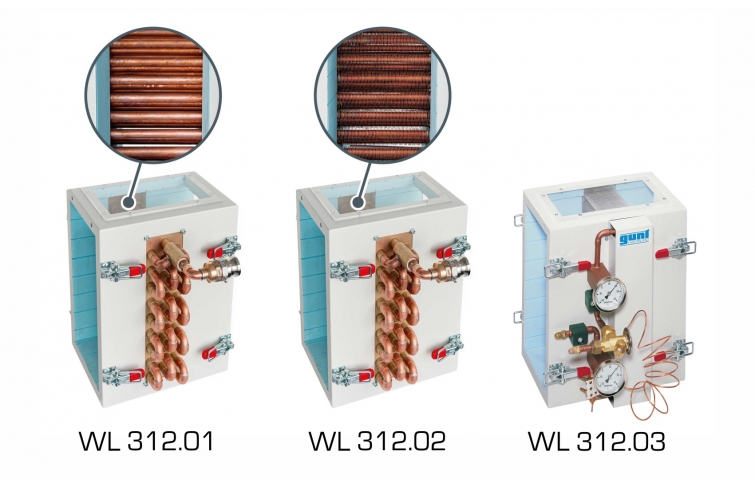

Différents éléments échangeurs de chaleur peuvent être placés dans le canal d'air:

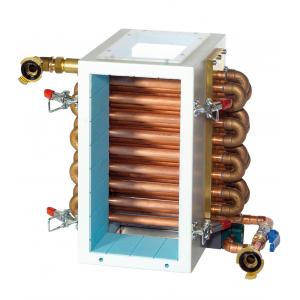

tubes lisses (WL 312.01),

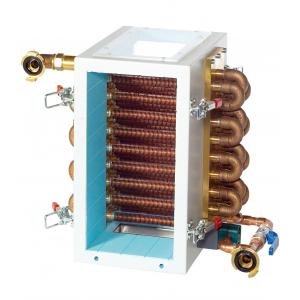

tubes à ailettes (WL 312.02),

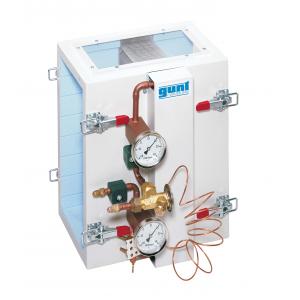

évaporateur à frigorigène (WL 312.03).
Les distributions des vitesses et pertes de charge sont mesurées à l'aide d'un tube de Pitot et d'un manomètre à tube incliné.
Les capteurs de température et d'humidité sont fournis.
Les accessoires suivants sont recommandés pour l'alimentation des échangeurs de chaleur:
alimentation en eau chaude (WL 312.10),
alimentation en eau froide(WL 312.11),

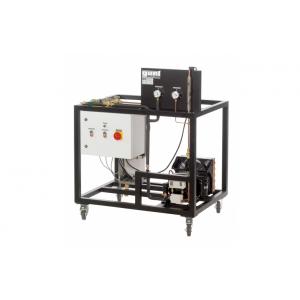

condenseur de fluide frigorifique (WL 312.12).
Différents éléments échangeurs de chaleur peuvent être placés dans le canal d'air:
tubes lisses (WL 312.01),
tubes à ailettes (WL 312.02),
évaporateur à frigorigène (WL 312.03).
Les distributions des vitesses et pertes de charge sont mesurées à l'aide d'un tube de Pitot et d'un manomètre à tube incliné.
Les capteurs de température et d'humidité sont fournis.
Les accessoires suivants sont recommandés pour l'alimentation des échangeurs de chaleur:
alimentation en eau chaude (WL 312.10),
alimentation en eau froide(WL 312.11),
condenseur de fluide frigorifique (WL 312.12).
Contenu didactique / Essais
Essais sans accessoires
- enregistrement de la caractéristique du ventilateur
- distribution des vitesses dans le canal traversé
Essais avec accessoires
- transfert de chaleur sur des tubes lisses (WL 312.01, avec WL 312.10/WL 312.11)
- transfert de chaleur sur des tubes à ailettes (WL 312.02, avec WL 312.10/WL 312.11)
- transfert de chaleur sur un évaporateur de frigorigène (WL 312.03, avec WL 312.12)
Les grandes lignes
- Expériences de transfert de chaleur dans les écoulements d'air
- Appareil de base polyvalent
- Nombreux accessoires
Les caractéristiques techniques
Section du canal d'air: 150x300mm
Ventilateur
- puissance: 1100W
- débit de refoulement max.: 1680m³/h
- pression différentielle max.: 1000Pa
- vitesse nominale de rotation: 2840min^-1^
Tube de pitot: course 300mm
Manomètre à tube incliné 0...100Pa
Plages de mesure des capteurs
- température: 2x 0...50°C
- humidité de lair: 2x 0...100% H. rel.
- pression: 2x 0...10mbar
Essais sans accessoires
- enregistrement de la caractéristique du ventilateur
- distribution des vitesses dans le canal traversé
Essais avec accessoires
- transfert de chaleur sur des tubes lisses (WL 312.01, avec WL 312.10/WL 312.11)
- transfert de chaleur sur des tubes à ailettes (WL 312.02, avec WL 312.10/WL 312.11)
- transfert de chaleur sur un évaporateur de frigorigène (WL 312.03, avec WL 312.12)
Les grandes lignes
- Expériences de transfert de chaleur dans les écoulements d'air
- Appareil de base polyvalent
- Nombreux accessoires
Les caractéristiques techniques
Section du canal d'air: 150x300mm
Ventilateur
- puissance: 1100W
- débit de refoulement max.: 1680m³/h
- pression différentielle max.: 1000Pa
- vitesse nominale de rotation: 2840min^-1^
Tube de pitot: course 300mm
Manomètre à tube incliné 0...100Pa
Plages de mesure des capteurs
- température: 2x 0...50°C
- humidité de lair: 2x 0...100% H. rel.
- pression: 2x 0...10mbar
Informations logistiques
Dimensions et poids
Lxlxh: 2310x750x1800mm
Poids: env. 150kg
Nécessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 instruction
Lxlxh: 2310x750x1800mm
Poids: env. 150kg
Nécessaire au fonctionnement
230V, 50Hz, 1 phase
Liste de livraison
1 banc d'essai
1 instruction
Poids: 150 Kg Delai de livraison estimé : 16 semaines
