Ref: EWTGUWL312.11
WL 312.11 Générateur d'eau froide (Réf. 060.31211)
La fonction principale du WL 312.11 est de fournir un circuit d´ eau froide pour les essais dans le WL 312 et le WL 315C.
L´ alimentation en eau froide permet d´ assurer un bon fonctionnement lorsque la température ambiante et celle de l´ eau sont élevées.

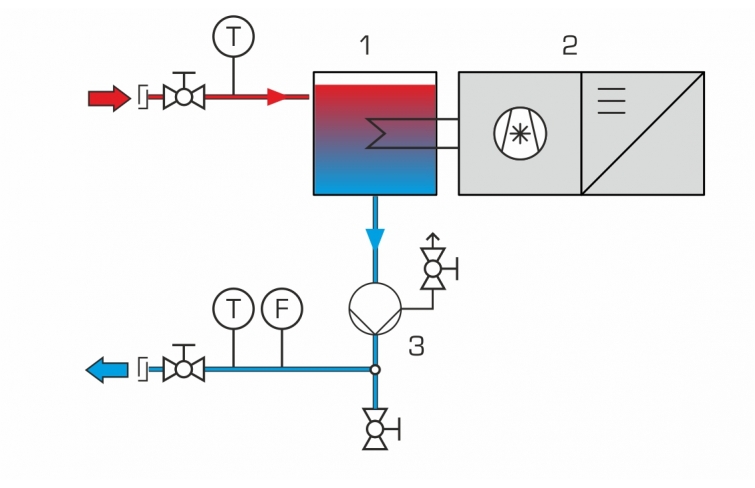

L´ unité d´ alimentation est équipée d´ une unité de refroidissement fermée comprenant un circuit de l´ agent réfrigérant, un réservoir d´ eau et une pompe pour le circuit d´ eau froide ainsi qu´ une armoire de commande avec les éléments d´ affichage et de commande.
L´ unité d´ alimentation refroidit l´ eau du réservoir d´ eau.
Une pompe achemine l´ eau refroidie venant du réservoir d´ eau par des tuyaux jusqu´ au banc d´ essai WL 312 ou WL 315C (entrée).
L´ eau retourne du banc d´ essai WL 312 ou WL 315C dans le réservoir d´ eau de l´ unité d´ alimentation (retour) par des conduites.
Le débit dans le circuit d´ eau froide est réglé par des soupapes.
Les températures de l´ eau à l´ entrée et dans le retour sont affichées.
Le débit est affiché à l´ aide d´ un rotamètre.
Caractéristiques techniques
Groupe frigorifique
Puissance frigorifique: 3kW
Pompe
- débit de refoule max.: 0,5m3/h
- hauteur de refoulement max.: 3bar
Réservoir: 33L
Agent réfrigérant
- R513A
- GWP: 631
- volume de remplissage: 1100g
- équivalent CO2: 0,7t
Plages de mesure
- débit: 50-650L/h
230V, 50Hz, 1 phase
L´ alimentation en eau froide permet d´ assurer un bon fonctionnement lorsque la température ambiante et celle de l´ eau sont élevées.
L´ unité d´ alimentation est équipée d´ une unité de refroidissement fermée comprenant un circuit de l´ agent réfrigérant, un réservoir d´ eau et une pompe pour le circuit d´ eau froide ainsi qu´ une armoire de commande avec les éléments d´ affichage et de commande.
L´ unité d´ alimentation refroidit l´ eau du réservoir d´ eau.
Une pompe achemine l´ eau refroidie venant du réservoir d´ eau par des tuyaux jusqu´ au banc d´ essai WL 312 ou WL 315C (entrée).
L´ eau retourne du banc d´ essai WL 312 ou WL 315C dans le réservoir d´ eau de l´ unité d´ alimentation (retour) par des conduites.
Le débit dans le circuit d´ eau froide est réglé par des soupapes.
Les températures de l´ eau à l´ entrée et dans le retour sont affichées.
Le débit est affiché à l´ aide d´ un rotamètre.
Caractéristiques techniques
Groupe frigorifique
Puissance frigorifique: 3kW
Pompe
- débit de refoule max.: 0,5m3/h
- hauteur de refoulement max.: 3bar
Réservoir: 33L
Agent réfrigérant
- R513A
- GWP: 631
- volume de remplissage: 1100g
- équivalent CO2: 0,7t
Plages de mesure
- débit: 50-650L/h
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1100x750x1350mm
Poids à vide: env. 180kg
Lxlxh: 1100x750x1350mm
Poids à vide: env. 180kg
Poids: 180 Kg
