Ref: EWTGUWL315C
WL 315C Banc d’essai pour différents échangeurs de chaleur (Réf. 060.315C0)
Alimentation en eau froide (WL312.11) et eau chaude (WL312.10) nécessaire pour le fonctionnement
Dans la pratique, on utilise différents types déchangeurs de chaleur selon les exigences, afin dassurer un transfert de chaleur efficace et déviter les pertes.

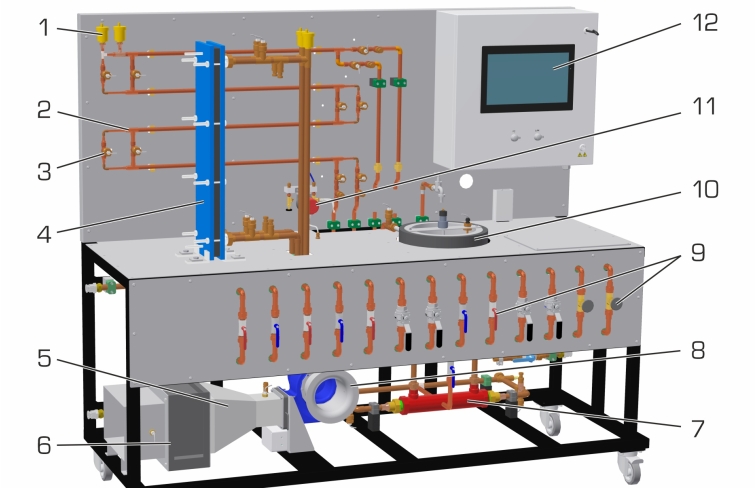

Le banc dessai WL 315C permet détudier et comparer cinq types déchangeurs de chaleur différents.
On démontre aussi bien le fonctionnement à courant parallèle que celui à contre-courant avec ses différentes courbes de température.

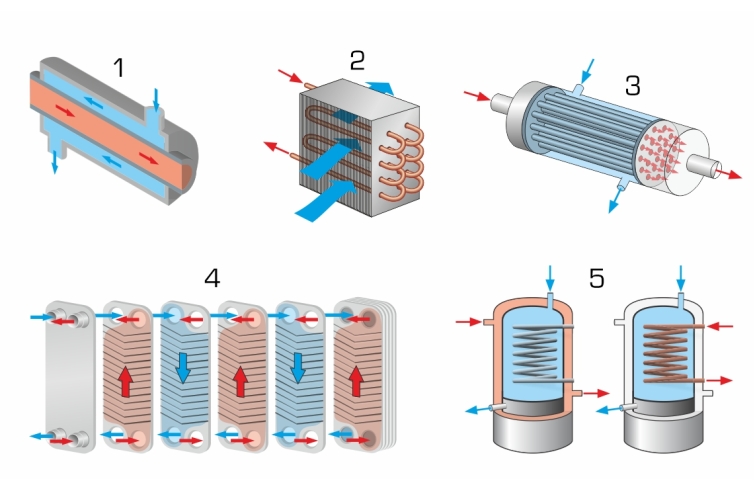

Dans les échangeurs de chaleur à plaques, coaxiaux et à faisceau tubulaire, le transfert de chaleur a lieu entre leau chaude et leau froide, dans des tubes ou entre des plaques.
Dans les échangeurs de chaleur à lamelles, lair contourne en courants croisés des tubes remplis deau chaude.
Dans le réservoir agitateur avec double enveloppe et serpentin, lécoulement deau chaude peut passer soit par lenveloppe extérieure, soit par le serpentin intérieur.
Un agitateur mélange leau dans le réservoir, afin dassurer une distribution homogène de la chaleur.
Le débit volumétrique dair pour létude de léchangeur de chaleur à lamelles est ajusté par une vanne papillon située à la sortie du ventilateur.

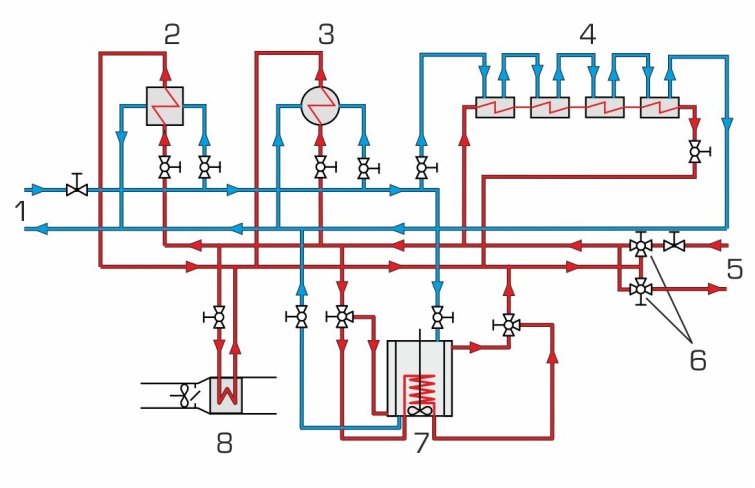

Des vannes permettent de passer du courant parallèle au contre-courant, et inversement.
Lajustage du débit du circuit deau chaude ou deau froide se fait également au moyen de soupapes.
Le débit volumétrique dair est mesuré avec un capteur de pression différentielle installé de manière fixe.
La pression de leau est mesurée à plusieurs endroits avec un capteur de pression différentielle mobile.
Les températures et débits sont également mesurés.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

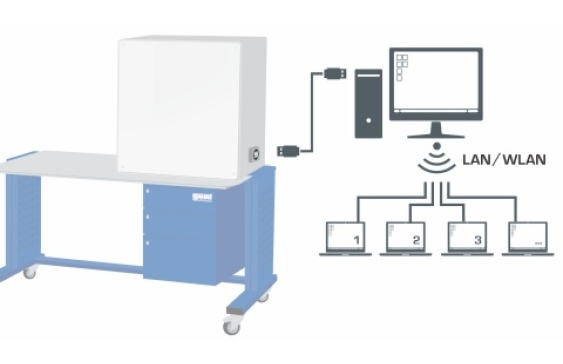

Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.

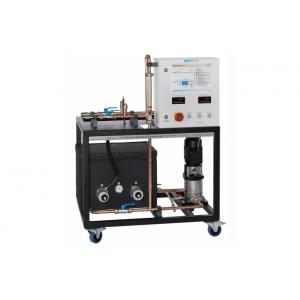

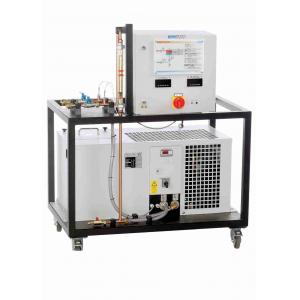

Lalimentation en eau chaude et en eau froide est assurée soit par le réseau du laboratoire, soit à laide des accessoires WL 312.10 Générateur deau chaude et WL 312.11 Générateur deau froide.
Le banc dessai WL 315C permet détudier et comparer cinq types déchangeurs de chaleur différents.
On démontre aussi bien le fonctionnement à courant parallèle que celui à contre-courant avec ses différentes courbes de température.
Dans les échangeurs de chaleur à plaques, coaxiaux et à faisceau tubulaire, le transfert de chaleur a lieu entre leau chaude et leau froide, dans des tubes ou entre des plaques.
Dans les échangeurs de chaleur à lamelles, lair contourne en courants croisés des tubes remplis deau chaude.
Dans le réservoir agitateur avec double enveloppe et serpentin, lécoulement deau chaude peut passer soit par lenveloppe extérieure, soit par le serpentin intérieur.
Un agitateur mélange leau dans le réservoir, afin dassurer une distribution homogène de la chaleur.
Le débit volumétrique dair pour létude de léchangeur de chaleur à lamelles est ajusté par une vanne papillon située à la sortie du ventilateur.
Des vannes permettent de passer du courant parallèle au contre-courant, et inversement.
Lajustage du débit du circuit deau chaude ou deau froide se fait également au moyen de soupapes.
Le débit volumétrique dair est mesuré avec un capteur de pression différentielle installé de manière fixe.
La pression de leau est mesurée à plusieurs endroits avec un capteur de pression différentielle mobile.
Les températures et débits sont également mesurés.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Lalimentation en eau chaude et en eau froide est assurée soit par le réseau du laboratoire, soit à laide des accessoires WL 312.10 Générateur deau chaude et WL 312.11 Générateur deau froide.
Contenu didactique / Essais
Familiarisation avec les processus de transfert de chaleur
- transfert de chaleur convectif
- transfert de chaleur
Détermination du coefficient global de transfert de chaleur
Etablissement des courbes de température pour les différents échangeurs de chaleur
- courant parallèle
- contre-courant
- courant parallèle croisé
- contre-courant croisé
Comparaison de différents échangeurs de chaleur
- échangeur de chaleur à plaques
- échangeur de chaleur coaxial
- échangeur de chaleur à faisceau tubulaire
- échangeur de chaleur à lamelles
- réservoir agitateur avec double enveloppe et serpentin
Les grandes lignes
Utilisation de composants industriels
Comparaison entre cinq échangeurs de chaleur différents
Ajustage des modes de fonctionnement et sélection des échangeurs de chaleur de manière claire sur le panneau avant
Familiarisation avec les processus de transfert de chaleur
- transfert de chaleur convectif
- transfert de chaleur
Détermination du coefficient global de transfert de chaleur
Etablissement des courbes de température pour les différents échangeurs de chaleur
- courant parallèle
- contre-courant
- courant parallèle croisé
- contre-courant croisé
Comparaison de différents échangeurs de chaleur
- échangeur de chaleur à plaques
- échangeur de chaleur coaxial
- échangeur de chaleur à faisceau tubulaire
- échangeur de chaleur à lamelles
- réservoir agitateur avec double enveloppe et serpentin
Les grandes lignes
Utilisation de composants industriels
Comparaison entre cinq échangeurs de chaleur différents
Ajustage des modes de fonctionnement et sélection des échangeurs de chaleur de manière claire sur le panneau avant
Caractéristiques techniques
Échangeur de chaleur à plaques, (eau-eau)
- nombre de plaques: 10
- surface de transfert de chaleur: env. 0,26m2
- puissance: 15kW
Échangeur de chaleur coaxial (eau-eau)
- surface de transfert de chaleur: 0,1m2
Échangeur de chaleur à faisceau tubulaire (eau-eau)
- puissance: 13kW
Échangeur de chaleur à lamelles (eau-air)
- surface de transfert de chaleur: env. 2,8m2
- débit de refoulement max. du ventilateur: 780m3/h
- différentiel de pression max. du ventilateur: 430Pa
Réservoir agitateur avec double enveloppe et serpentin (eau-eau)
- surface de transfert de chaleur de la double enveloppe: 0,16m2
- surface de transfert de chaleur du serpentin: 0,17m2
Plages de mesure
pression différentielle:
- 1x 0…10mbar (air)
- 1x 0…1000mbar (eau)
débit: 2x 0…3m3/h
température: 10x 0…100°C
230V, 50Hz, 1 phase
Échangeur de chaleur à plaques, (eau-eau)
- nombre de plaques: 10
- surface de transfert de chaleur: env. 0,26m2
- puissance: 15kW
Échangeur de chaleur coaxial (eau-eau)
- surface de transfert de chaleur: 0,1m2
Échangeur de chaleur à faisceau tubulaire (eau-eau)
- puissance: 13kW
Échangeur de chaleur à lamelles (eau-air)
- surface de transfert de chaleur: env. 2,8m2
- débit de refoulement max. du ventilateur: 780m3/h
- différentiel de pression max. du ventilateur: 430Pa
Réservoir agitateur avec double enveloppe et serpentin (eau-eau)
- surface de transfert de chaleur de la double enveloppe: 0,16m2
- surface de transfert de chaleur du serpentin: 0,17m2
Plages de mesure
pression différentielle:
- 1x 0…10mbar (air)
- 1x 0…1000mbar (eau)
débit: 2x 0…3m3/h
température: 10x 0…100°C
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2010x800x1760mm
Poids: env. 250kg
Necessaire au fonctionnement
raccord deau chaude et froide: 400L/h, drain
PC avec Windows recommandé
Lxlxh: 2010x800x1760mm
Poids: env. 250kg
Necessaire au fonctionnement
raccord deau chaude et froide: 400L/h, drain
PC avec Windows recommandé
