Ref: EWTGUTM155
TM 155 Vibrations libres et forcées (Réf. 040.15500)
Expériences de base sur la science des vibrations mécaniques
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Dans le domaine technique, on rencontre une grande diversité de vibrations forcées.
Tandis que ces vibrations peuvent être dans certains cas souhaitées (tamiseuses à vibrations, convoyeurs oscillants...), elles sont à l´ inverse souvent indésirables sur les moteurs ou autres machines rotatives.
L´ appareil d´ essai TM 155 permet d´ expliquer avec une grande clarté les principes de base relatifs aux vibrations libres et vibrations forcées.
Les différences entre les deux types principaux d´ excitation pour les vibrations forcées peuvent être clairement montrées sur un modèle de vibration simple.

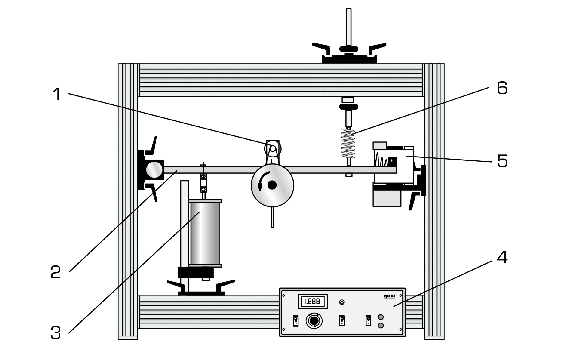

L´é lément central de l´ appareil d´ essai est un cadre profilé stable en aluminium, sur lequel on peut fixer les différents montages expérimentaux.
On utilise une poutre oscillante comme système de vibration.
Cette dernière peut être configurée facilement, et avec une grande flexibilité.
Les ressorts, l´ amortisseur et le générateur de vibrations peuvent être installés aux positions que l´ on souhaite.

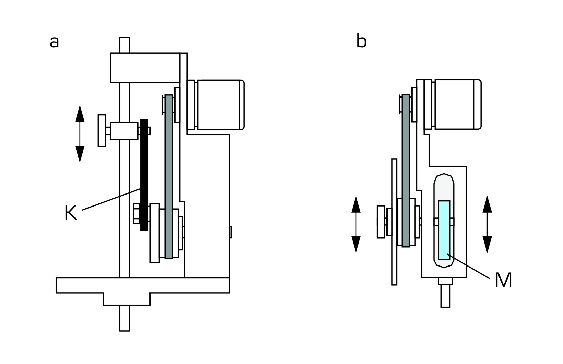

Un excitateur à balourd et un excitateur à déplacement sont disponibles, au choix, pour l´ excitation ponctuelle du pied du ressort.
La fréquence d´ excitation est ajustée et affichée sur un appareil de commande.
Un amortisseur hydraulique à huile permet d'obtenir des vibrations amorties avec un degré d´ amortissement ajustable.
Un traceur à tambour mécanique offre la possibilité d´ enregistrer les vibrations.

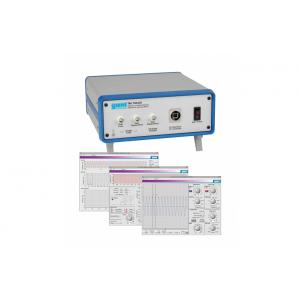

Avec le système d´ acquisition de données TM 155.20 disponible en option, les valeurs de mesure peuvent être affichées et évaluées sur un PC.
Un kit de travaux pratiques sur les vibrations de torsion (TM 150.02) est disponible comme accessoire.
d\fs16\lang1036 Dans le domaine technique, on rencontre une grande diversité de vibrations forcées.
Tandis que ces vibrations peuvent être dans certains cas souhaitées (tamiseuses à vibrations, convoyeurs oscillants...), elles sont à l´ inverse souvent indésirables sur les moteurs ou autres machines rotatives.
L´ appareil d´ essai TM 155 permet d´ expliquer avec une grande clarté les principes de base relatifs aux vibrations libres et vibrations forcées.
Les différences entre les deux types principaux d´ excitation pour les vibrations forcées peuvent être clairement montrées sur un modèle de vibration simple.
L´é lément central de l´ appareil d´ essai est un cadre profilé stable en aluminium, sur lequel on peut fixer les différents montages expérimentaux.
On utilise une poutre oscillante comme système de vibration.
Cette dernière peut être configurée facilement, et avec une grande flexibilité.
Les ressorts, l´ amortisseur et le générateur de vibrations peuvent être installés aux positions que l´ on souhaite.
Un excitateur à balourd et un excitateur à déplacement sont disponibles, au choix, pour l´ excitation ponctuelle du pied du ressort.
La fréquence d´ excitation est ajustée et affichée sur un appareil de commande.
Un amortisseur hydraulique à huile permet d'obtenir des vibrations amorties avec un degré d´ amortissement ajustable.
Un traceur à tambour mécanique offre la possibilité d´ enregistrer les vibrations.
Avec le système d´ acquisition de données TM 155.20 disponible en option, les valeurs de mesure peuvent être affichées et évaluées sur un PC.
Un kit de travaux pratiques sur les vibrations de torsion (TM 150.02) est disponible comme accessoire.
Contenu didactique / Essais

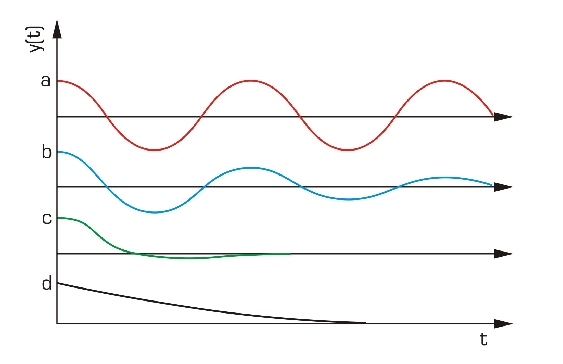

- vibrations libres
- vibrations amorties
- excitation de force due à la masse et excitation à déplacement
- vibrations forcées
- résonance
- réponse en amplitude et courbe de phase
Les grandes lignes
- démonstration des principes de base élémentaires de la technique des vibrations mécaniques
- amortissement et résonance sur des vibrations forcées
- deux principes différents pour la génération de vibrations
Les caractéristiques techniques
Poutre oscillante: Lxlxh: 700x25x12mm, 1,6kg
Ressorts hélicoïdaux
- 0,75N/mm
- 1,5N/mm
- 3,0N/mm
Fréquence d´ excitation: 0...50Hz, à régulation électronique
Balourd de l´ excitateur à balourd: 0...1000mmg
Course de l´ excitateur de déplacement: 20mm
Constante de l´ amortisseur: 5...15Ns/m, rempli d´ huile
Traceur à tambour mécanique
- avancée: 20mm/s
- largeur de la bande de papier: 100mm
230V, 50Hz, 1 phase
- vibrations libres
- vibrations amorties
- excitation de force due à la masse et excitation à déplacement
- vibrations forcées
- résonance
- réponse en amplitude et courbe de phase
Les grandes lignes
- démonstration des principes de base élémentaires de la technique des vibrations mécaniques
- amortissement et résonance sur des vibrations forcées
- deux principes différents pour la génération de vibrations
Les caractéristiques techniques
Poutre oscillante: Lxlxh: 700x25x12mm, 1,6kg
Ressorts hélicoïdaux
- 0,75N/mm
- 1,5N/mm
- 3,0N/mm
Fréquence d´ excitation: 0...50Hz, à régulation électronique
Balourd de l´ excitateur à balourd: 0...1000mmg
Course de l´ excitateur de déplacement: 20mm
Constante de l´ amortisseur: 5...15Ns/m, rempli d´ huile
Traceur à tambour mécanique
- avancée: 20mm/s
- largeur de la bande de papier: 100mm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1000x420x900mm
Ouverture du bâti lxh: 870x650mm
Poids: env. 52kg
Système de rangement:
Lxlxh: 1170x480x237mm
Poids: env. 12kg
Liste de livraison
1 appareil d´ essai
1 poutre oscillante
3 ressorts hélicoïdaux
1 excitateur à balourd
1 excitateur à déplacement
1 appareil de commande pour excitateur à balourd
1 amortisseur
1 mesureur d´ amplitude
1 traceur à tambour
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1000x420x900mm
Ouverture du bâti lxh: 870x650mm
Poids: env. 52kg
Système de rangement:
Lxlxh: 1170x480x237mm
Poids: env. 12kg
Liste de livraison
1 appareil d´ essai
1 poutre oscillante
3 ressorts hélicoïdaux
1 excitateur à balourd
1 excitateur à déplacement
1 appareil de commande pour excitateur à balourd
1 amortisseur
1 mesureur d´ amplitude
1 traceur à tambour
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 52 Kg Delai de livraison estimé : 16 semaines
