TM 155.20 Système d'acquisition de données (Réf. 040.15520)
1 capteur de déplacement, 2 capteurs de référence (force d'excitateur), 1 jeu de câble
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Ce système d'acquisition de données complète le système didactique sur les vibrations TM 155, et permet d´évaluer les signaux vibratoires sur un PC.
Ce système permet de générer, enregistrer et éditer facilement des courbes de fréquence et de phase.
Le système offre en outre toutes les fonctions importantes d´ un oscilloscope à mémoire numérique, et peut calculer les spectres de fréquence des signaux.

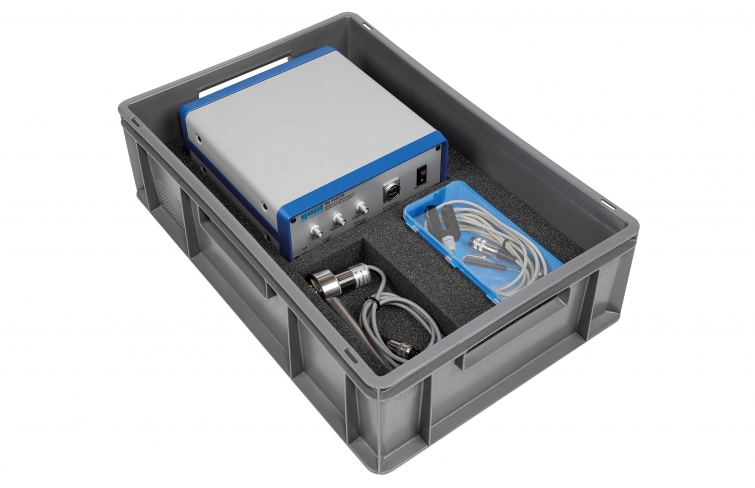

En plus du logiciel, d´ un capteur de déplacement et d´ un capteur de référence, un boîtier d´ interface est compris dans la liste de livraison.
Ce dernier alimente jusqu´à trois capteurs, prépare leurs signaux de mesure pour le PC et les affiche sur trois sorties analogiques.
Toutes les pièces de montage sont à portée de main, et bien protégées dans un système de rangement.
d\fs16\lang1036 Ce système d'acquisition de données complète le système didactique sur les vibrations TM 155, et permet d´évaluer les signaux vibratoires sur un PC.
Ce système permet de générer, enregistrer et éditer facilement des courbes de fréquence et de phase.
Le système offre en outre toutes les fonctions importantes d´ un oscilloscope à mémoire numérique, et peut calculer les spectres de fréquence des signaux.
En plus du logiciel, d´ un capteur de déplacement et d´ un capteur de référence, un boîtier d´ interface est compris dans la liste de livraison.
Ce dernier alimente jusqu´à trois capteurs, prépare leurs signaux de mesure pour le PC et les affiche sur trois sorties analogiques.
Toutes les pièces de montage sont à portée de main, et bien protégées dans un système de rangement.
Contenu didactique / Essais
- essais supportés sur le système TM 155
d\fi720 vibration propre d'une poutre oscillante
vibration amortie d'une poutre oscillante
vibration forcée d'une poutre oscillante (résonance amortie et non amortie)
mesures de la fréquence et des périodes
d
Les grandes lignes
- mesure et représentation de courbe déphasage-fréquence
- oscilloscope à mémoire numérique
Les caracté ristiques techniques
Canaux d'entrée de capteur: 3
Entrées mode opératoire de l'oscilloscope: 2
Base de temps: 10...750ms/DIV
Plage de saisie: 2000 valeurs mesurées
Capteur de déplacement
- plage de mesure: 5...10mm
- gamme des fréquences: 0...50Hz
230V, 50Hz, 1 phase
- essais supportés sur le système TM 155
d\fi720 vibration propre d'une poutre oscillante
vibration amortie d'une poutre oscillante
vibration forcée d'une poutre oscillante (résonance amortie et non amortie)
mesures de la fréquence et des périodes
d
Les grandes lignes
- mesure et représentation de courbe déphasage-fréquence
- oscilloscope à mémoire numérique
Les caracté ristiques techniques
Canaux d'entrée de capteur: 3
Entrées mode opératoire de l'oscilloscope: 2
Base de temps: 10...750ms/DIV
Plage de saisie: 2000 valeurs mesurées
Capteur de déplacement
- plage de mesure: 5...10mm
- gamme des fréquences: 0...50Hz
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Poids: 7 Kg Delai de livraison estimé : 16 semaines
