Ref: EWTGUTM150
TM 150 Système didactique sur les vibrations (Réf. 040.15000)
Expériences portant sur amortissement, résonance et effets d’absorption sur des vibrations forcées
Les vibrations mécaniques représentent, en règle générale, un effet secondaire indésirable rencontré dans de nombreux domaines techniques.
On peut mentionner par exemple les vibrations des véhicules sur une route accidentée, ou encore les vibrations d´ un moteur.
La science des vibrations est un domaine particulièrement complexe de la mécanique.
Avec le système didactique TM 150 sur les vibrations, il est possible de traiter de nombreuses thématiques de la science des vibrations d´ une manière expérimentale et explicite.
Cela va des simples oscillations pendulaires à l´ absorption de vibrations, en passant par les vibrations forcées avec phénomènes de résonance.

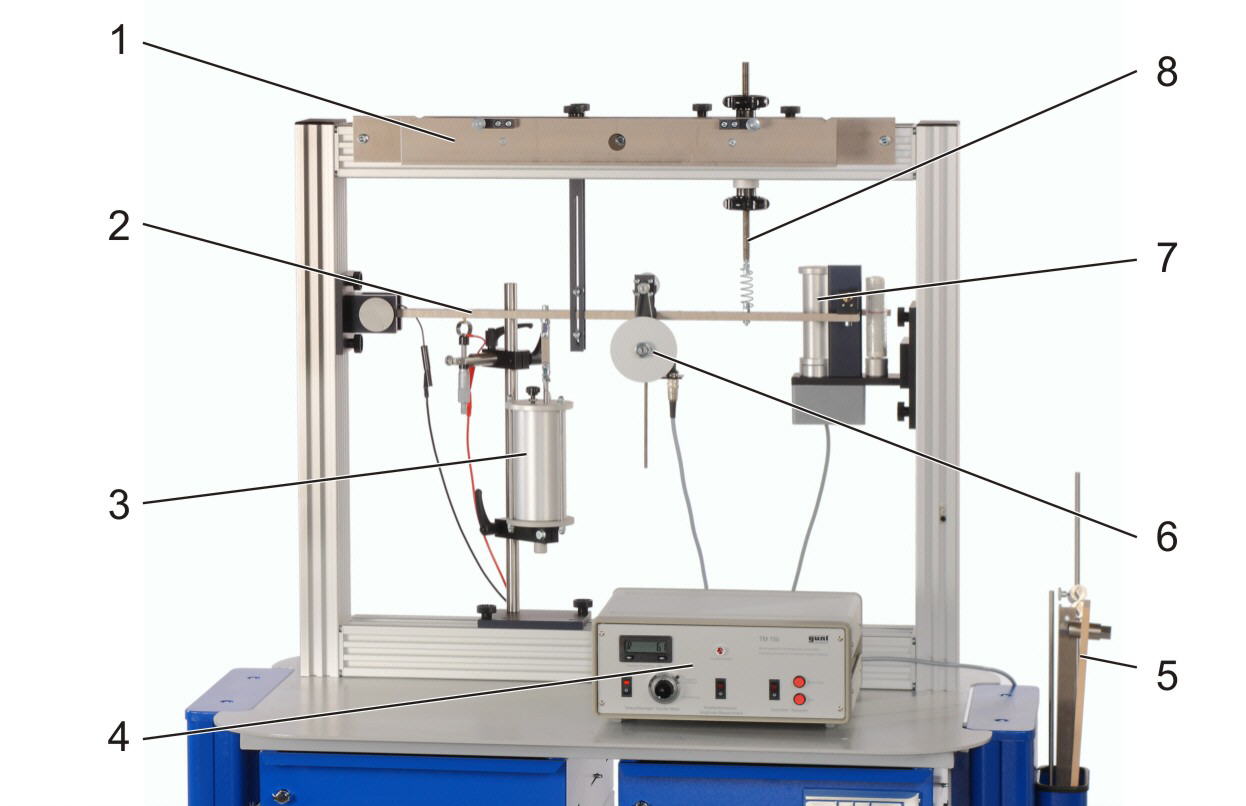

L´élément central du système didactique sur les vibrations est un cadre profilé stable sur lequel on peut fixer les différents montages expérimentaux.
Les nombreux accessoires sont installés sur une table de laboratoire mobile disposant de tiroirs.
Outre des vibrations libres, on peut aussi représenter des vibrations forcées au moyen d´ un excitateur à balourd commandé par un moteur électrique.
La fréquence d´ excitation est ajustée et affichée sur un appareil de commande.
Un amortisseur à huile permet d´étudier les vibrations amorties en ajustant le degré d´ amortissement.
L´ absorption de vibrations est mise en évidence par un oscillateur de flexion ajustable.
Un traceur à tambour mécanique et un traceur de courbes polaires offrent la possibilité d´ enregistrer les vibrations.

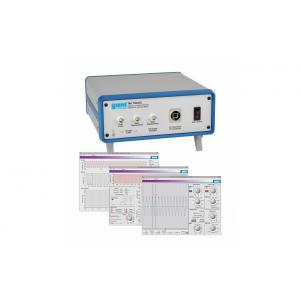

Avec le système d´ acquisition de données TM 150.20 disponible en option, les valeurs de mesure peuvent être affichées et évaluées sur un PC.
On peut mentionner par exemple les vibrations des véhicules sur une route accidentée, ou encore les vibrations d´ un moteur.
La science des vibrations est un domaine particulièrement complexe de la mécanique.
Avec le système didactique TM 150 sur les vibrations, il est possible de traiter de nombreuses thématiques de la science des vibrations d´ une manière expérimentale et explicite.
Cela va des simples oscillations pendulaires à l´ absorption de vibrations, en passant par les vibrations forcées avec phénomènes de résonance.
L´élément central du système didactique sur les vibrations est un cadre profilé stable sur lequel on peut fixer les différents montages expérimentaux.
Les nombreux accessoires sont installés sur une table de laboratoire mobile disposant de tiroirs.
Outre des vibrations libres, on peut aussi représenter des vibrations forcées au moyen d´ un excitateur à balourd commandé par un moteur électrique.
La fréquence d´ excitation est ajustée et affichée sur un appareil de commande.
Un amortisseur à huile permet d´étudier les vibrations amorties en ajustant le degré d´ amortissement.
L´ absorption de vibrations est mise en évidence par un oscillateur de flexion ajustable.
Un traceur à tambour mécanique et un traceur de courbes polaires offrent la possibilité d´ enregistrer les vibrations.
Avec le système d´ acquisition de données TM 150.20 disponible en option, les valeurs de mesure peuvent être affichées et évaluées sur un PC.
Contenu didactique / Essais

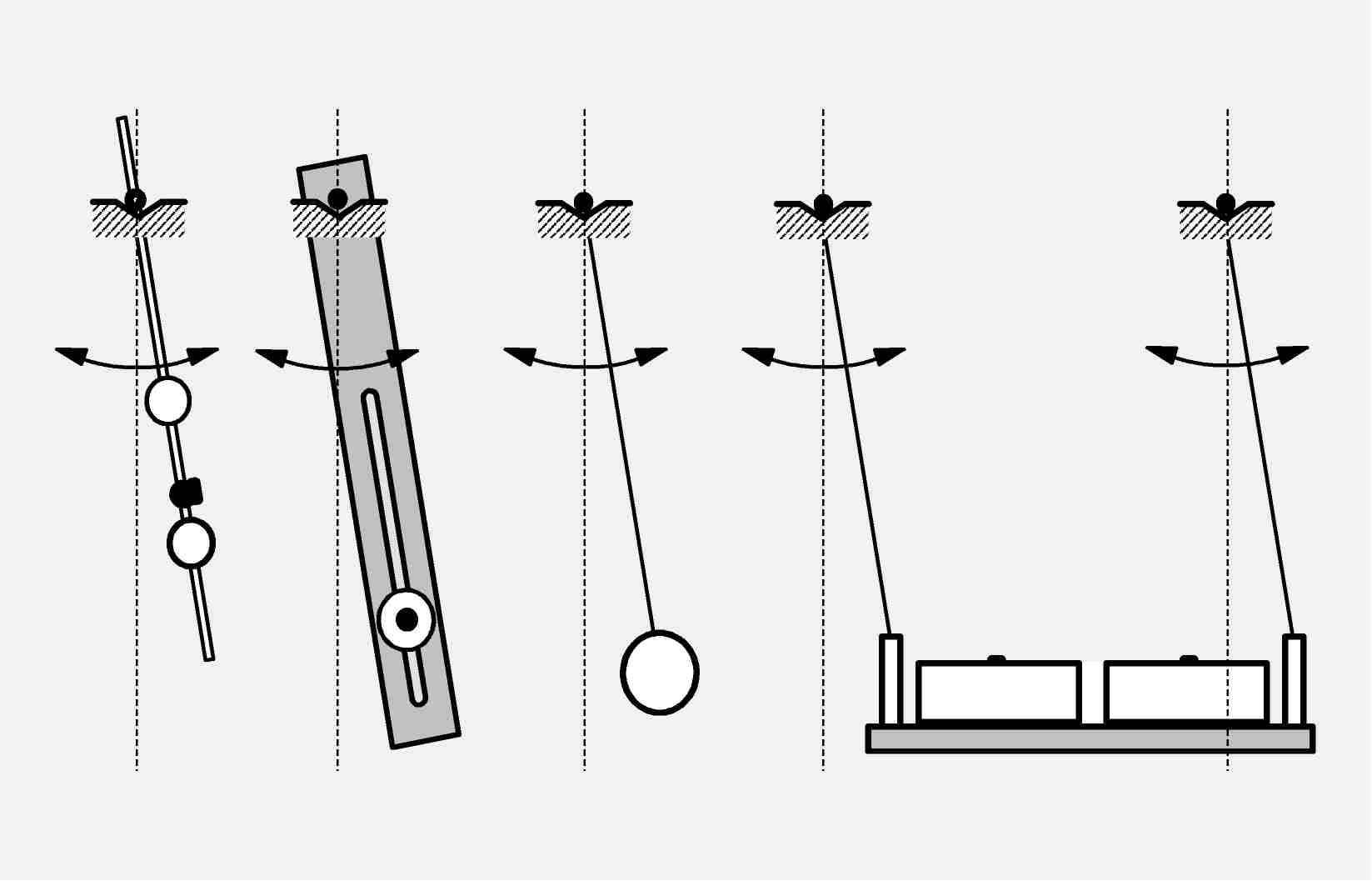

- essais avec des pendules
-- pendule de Kater (réversible)
-- longueur de pendule réduite
-- système masse-ressort
- poutre oscillante
-- vibration non amortie
-- vibration amortie
-- vibrations forcées
- résonance amortie et résonance non amortie

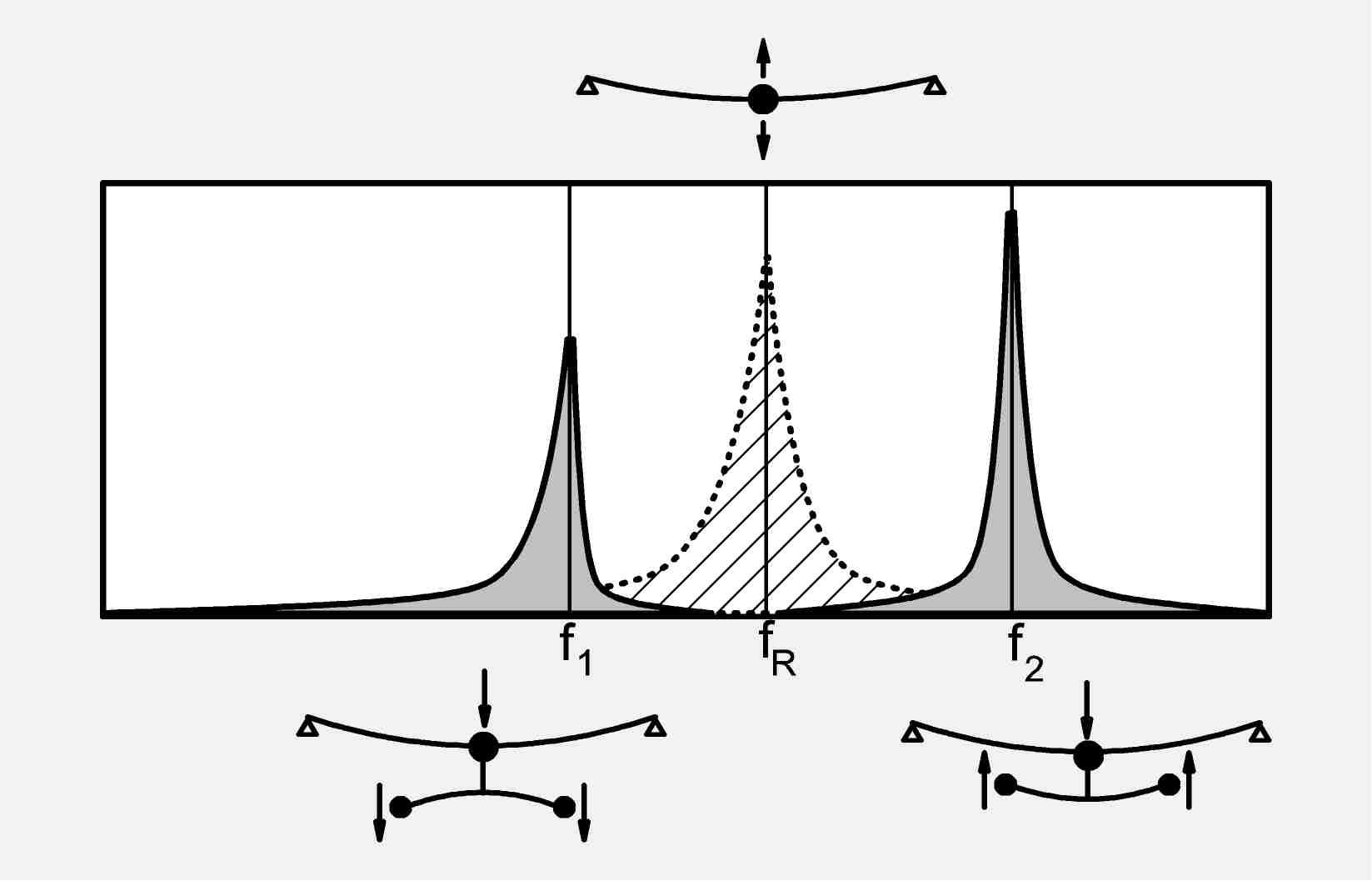

- effet d´ absorption sur un oscillateur à plusieurs masses
Les grandes lignes
- spectre d´ essais approfondi et complet en science des vibrations mécaniques
- expériences sur différents pendules, poutres oscillantes et systèmes masse-ressort
- amortissement, résonance et effets d´ absorption sur des vibrations forcées
- essais avec des pendules
-- pendule de Kater (réversible)
-- longueur de pendule réduite
-- système masse-ressort
- poutre oscillante
-- vibration non amortie
-- vibration amortie
-- vibrations forcées
- résonance amortie et résonance non amortie
- effet d´ absorption sur un oscillateur à plusieurs masses
Les grandes lignes
- spectre d´ essais approfondi et complet en science des vibrations mécaniques
- expériences sur différents pendules, poutres oscillantes et systèmes masse-ressort
- amortissement, résonance et effets d´ absorption sur des vibrations forcées
Caractéristiques techniques
Poutre, rigide: Lxlxh: 700x25x12mm, 1,6kg
Poutre, élastique: Lxlxh: 25x4x700mm, 0,6kg
Ressorts de traction-compression
- 0,75N/mm
- 1,5N/mm
- 3,0N/mm
Excitateur à balourd
- 0...50Hz
- 100cmg
Amortisseur à huile: 5...15Ns/m
Absorbeur de vibrations
- ressort à lame: lxh: 20x1,5mm
- masse totale: env. 1,1kg
- réglable: 5...50Hz
Traceur à tambour: 20mm/s, largeur 100mm
Traceur de courbes polaires: Ø=100mm
230V, 50Hz, 1 phase
Poutre, rigide: Lxlxh: 700x25x12mm, 1,6kg
Poutre, élastique: Lxlxh: 25x4x700mm, 0,6kg
Ressorts de traction-compression
- 0,75N/mm
- 1,5N/mm
- 3,0N/mm
Excitateur à balourd
- 0...50Hz
- 100cmg
Amortisseur à huile: 5...15Ns/m
Absorbeur de vibrations
- ressort à lame: lxh: 20x1,5mm
- masse totale: env. 1,1kg
- réglable: 5...50Hz
Traceur à tambour: 20mm/s, largeur 100mm
Traceur de courbes polaires: Ø=100mm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1010x760x1800mm
Ouverture du bâti lxh: 870x650mm
Poids: env. 150kg
Liste de livraison
1 banc d´ essai
6 pendules
2 poutres
3 ressorts
1 appareil de commande pour excitateur à balourd
1 excitateur à balourd
1 amortisseur à huile
2 traceurs de courbes
1 documentation didactique
Lxlxh: 1010x760x1800mm
Ouverture du bâti lxh: 870x650mm
Poids: env. 150kg
Liste de livraison
1 banc d´ essai
6 pendules
2 poutres
3 ressorts
1 appareil de commande pour excitateur à balourd
1 excitateur à balourd
1 amortisseur à huile
2 traceurs de courbes
1 documentation didactique
Poids: 150 Kg Delai de livraison estimé : 5 semaines
