Ref: EWTGUTM150.20
TM 150.20 Système d'acquisition de données (Réf. 040.15020)
logiciel PC, capteur déplacement inductif (TM150.01), capteur (force d'excitateur), câbles
Ce système d´ acquisition de données complète le système didactique sur les vibrations TM 150, et permet d´évaluer les signaux vibratoires sur un PC.
Ce système permet de générer, enregistrer et éditer facilement des courbes de fréquence et de phase.
Le système offre en outre toutes les fonctions importantes d´ un oscilloscope à mémoire numérique, et peut calculer les spectres de fréquence des signaux.
En plus du logiciel, d´ un capteur de déplacement et d´ un capteur de référence, un boîtier d´ interface est compris dans la liste de livraison.
Ce dernier alimente jusqu´à trois capteurs, prépare leurs signaux de mesure pour le PC et les affiche sur trois sorties analogiques.

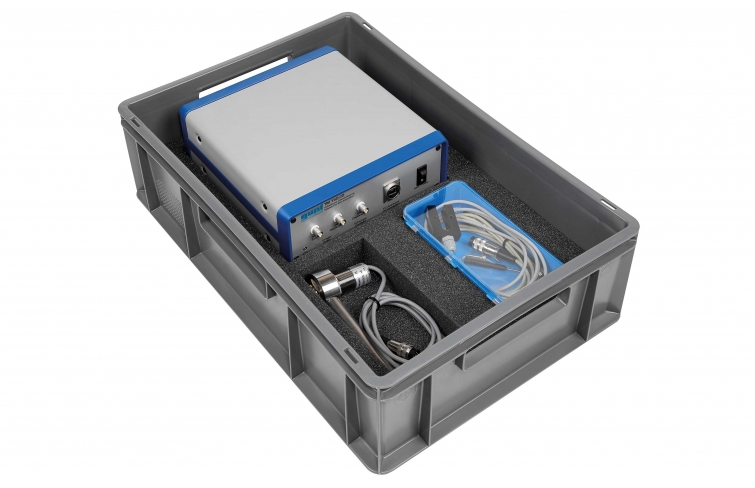

Tous les composants structurels du système sont disposés à portée de main et protégés dans un système de rangement.
Ce système permet de générer, enregistrer et éditer facilement des courbes de fréquence et de phase.
Le système offre en outre toutes les fonctions importantes d´ un oscilloscope à mémoire numérique, et peut calculer les spectres de fréquence des signaux.
En plus du logiciel, d´ un capteur de déplacement et d´ un capteur de référence, un boîtier d´ interface est compris dans la liste de livraison.
Ce dernier alimente jusqu´à trois capteurs, prépare leurs signaux de mesure pour le PC et les affiche sur trois sorties analogiques.
Tous les composants structurels du système sont disposés à portée de main et protégés dans un système de rangement.
Contenu didactique / Essais
- essais supportés sur le système TM 150
-- vibration propre d'une poutre oscillante
-- vibration amortie d'une poutre oscillante
-- vibration forcée d'une poutre oscillante (résonance amortie et non amortie)
-- mesures de la fréquence et des périodes
-- pendule réversible
Les grandes lignes
- mesure et représentation de courbe déphasage-fréquence
- oscilloscope à mémoire numérique
- essais supportés sur le système TM 150
-- vibration propre d'une poutre oscillante
-- vibration amortie d'une poutre oscillante
-- vibration forcée d'une poutre oscillante (résonance amortie et non amortie)
-- mesures de la fréquence et des périodes
-- pendule réversible
Les grandes lignes
- mesure et représentation de courbe déphasage-fréquence
- oscilloscope à mémoire numérique
Caractéristiques techniques
Canaux d'entrée de capteur: 3
Entrées mode opératoire de l'oscilloscope: 2
Base de temps: 10...750ms/DIV
Plage de saisie: 2000 valeurs mesurées
Capteur de déplacement
- plage de mesure: 5...10mm
- gamme des fréquences: 0...50Hz
230V, 50Hz, 1 phase
Canaux d'entrée de capteur: 3
Entrées mode opératoire de l'oscilloscope: 2
Base de temps: 10...750ms/DIV
Plage de saisie: 2000 valeurs mesurées
Capteur de déplacement
- plage de mesure: 5...10mm
- gamme des fréquences: 0...50Hz
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 260x110x260mm (boîtier d'interface); Poids: env. 7kg
Lxlxh: 600x400x170mm (système de rangement)
Necessaire au fonctionnement
Lxlxh: 260x110x260mm (boîtier d'interface); Poids: env. 7kg
Lxlxh: 600x400x170mm (système de rangement)
Necessaire au fonctionnement
Poids: 7 Kg Delai de livraison estimé : 5 semaines
