Ref: EWTGUSE110.22
SE 110.22 Forces dans un treillis hyperstatique (Réf. 022.11022)
Comparaison forces dans treillis isostatiques et hyperstatiques, Nécessite bâti SE 112 et le FL 152
En ajoutant des barres supplémentaires, un treillis isostatique devient intérieurement hyperstatique.
Dans ce cas, il porte le nom de treillis hyperstatique.
Dans un treillis hyperstatique, les efforts dans la barre dépendent des propriétés élastiques du treillis et ils ne sont pas calculés facilement.

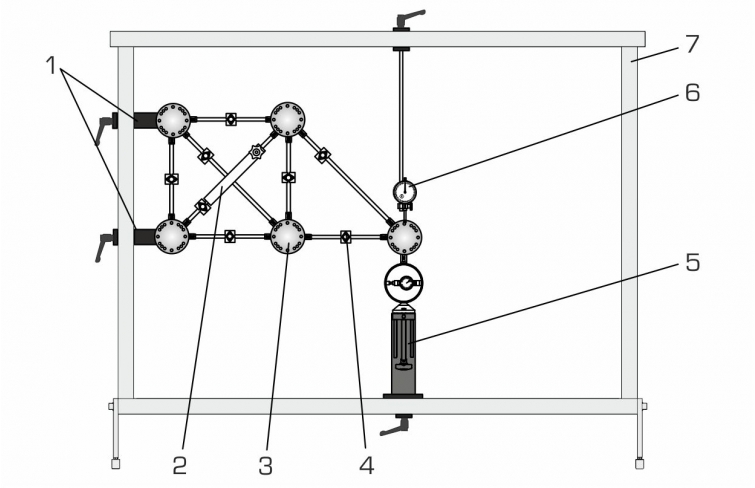

Le montage expérimental SE 110.22 permet détudier les treillis isostatiques et hyperstatiques et de les comparer.
A laide des barres et des disques de jonction, un treillis isostatique plan est dabord monté.
Le montage dune barre supplémentaire permet de créer un treillis hyperstatique.
Un dispositif de charge permet dappliquer des forces droites ou obliques sur le treilllis et de simuler, de cette manière, différentes conditions de charge.
Les forces de traction et de compression apparaissant dans les barres sont enregistrées à laide de technique de mesure basée sur la jauge de contrainte.
Linterprétation des valeurs de mesure sur le PC seffectue via lamplificateur de mesure FL 152.
Le logiciel dans FL 152 permet de gérer les données de mesure et de représenter graphiquement les efforts dans la barre.
Le logiciel dispose dune fonction daide étendue.
Les pièces dessai sont logées de manière claire et protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans le bâti SE 112.
Dans ce cas, il porte le nom de treillis hyperstatique.
Dans un treillis hyperstatique, les efforts dans la barre dépendent des propriétés élastiques du treillis et ils ne sont pas calculés facilement.
Le montage expérimental SE 110.22 permet détudier les treillis isostatiques et hyperstatiques et de les comparer.
A laide des barres et des disques de jonction, un treillis isostatique plan est dabord monté.
Le montage dune barre supplémentaire permet de créer un treillis hyperstatique.
Un dispositif de charge permet dappliquer des forces droites ou obliques sur le treilllis et de simuler, de cette manière, différentes conditions de charge.
Les forces de traction et de compression apparaissant dans les barres sont enregistrées à laide de technique de mesure basée sur la jauge de contrainte.
Linterprétation des valeurs de mesure sur le PC seffectue via lamplificateur de mesure FL 152.
Le logiciel dans FL 152 permet de gérer les données de mesure et de représenter graphiquement les efforts dans la barre.
Le logiciel dispose dune fonction daide étendue.
Les pièces dessai sont logées de manière claire et protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans le bâti SE 112.
Contenu didactique / Essais
- mesure des efforts dans la barre dans un treillis isostatique et un treillis hyperstatique plan
- répartition des forces dans un treillis plan en fonction de lutilisation dune barre supplémentaire
- dépendance des efforts dans la barre par rapport à la force extérieure
-- intensité, direction, point dapplication
- comparaison des résultats de mesure avec des méthodes de résolution mathématiques

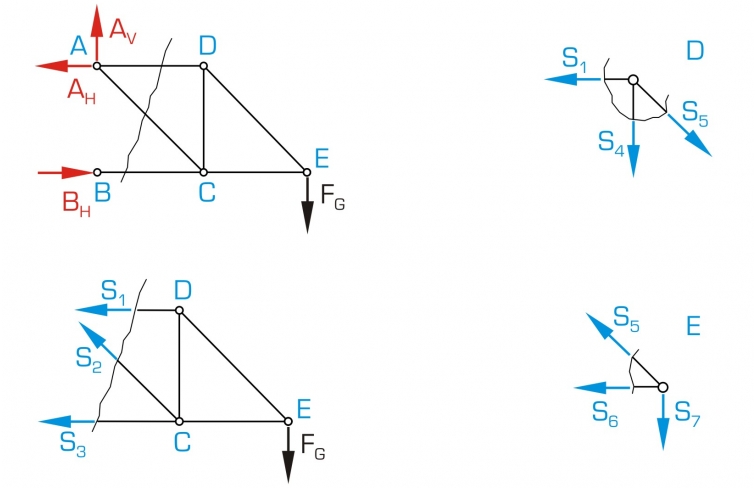

-- méthode des nœuds
-- méthode des sections de Ritter
- principe de base: mesure des forces à laide de la technique de mesure basée sur la jauge de contrainte
Les grandes lignes

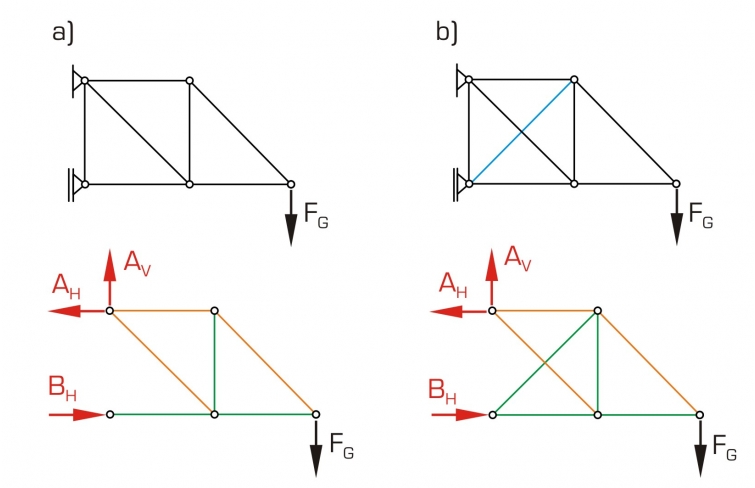

- comparaison des forces dans le cas de treillis isostatiques et hyperstatiques
- barres avec ponts intégraux pour technique de mesure basée sur la jauge de contrainte afin de mesurer leffort dans la barre
- mesure des efforts dans la barre dans un treillis isostatique et un treillis hyperstatique plan
- répartition des forces dans un treillis plan en fonction de lutilisation dune barre supplémentaire
- dépendance des efforts dans la barre par rapport à la force extérieure
-- intensité, direction, point dapplication
- comparaison des résultats de mesure avec des méthodes de résolution mathématiques
-- méthode des nœuds
-- méthode des sections de Ritter
- principe de base: mesure des forces à laide de la technique de mesure basée sur la jauge de contrainte
Les grandes lignes
- comparaison des forces dans le cas de treillis isostatiques et hyperstatiques
- barres avec ponts intégraux pour technique de mesure basée sur la jauge de contrainte afin de mesurer leffort dans la barre
Caractéristiques techniques
Barres: 8
- 5 barres fixes de 300mm
- 2 barres fixes de 424mm
- 1 barre réglable 400...450mm
- angle entre les barres: 30°, 45°, 60°, 90°
- effort dans la barre maximal: 500N
- point de mesure au niveau de chaque barre
- hauteur du treillis: max. 270mm
- longueur du treillis: max. 500mm
Dispositif de charge
- ±500N
- graduation: 10N
Comparateur à cadran
- plage de mesure: 0...20mm
Barres: 8
- 5 barres fixes de 300mm
- 2 barres fixes de 424mm
- 1 barre réglable 400...450mm
- angle entre les barres: 30°, 45°, 60°, 90°
- effort dans la barre maximal: 500N
- point de mesure au niveau de chaque barre
- hauteur du treillis: max. 270mm
- longueur du treillis: max. 500mm
Dispositif de charge
- ±500N
- graduation: 10N
Comparateur à cadran
- plage de mesure: 0...20mm
Informations logistiques
Dimensions et poids
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 22kg (total)

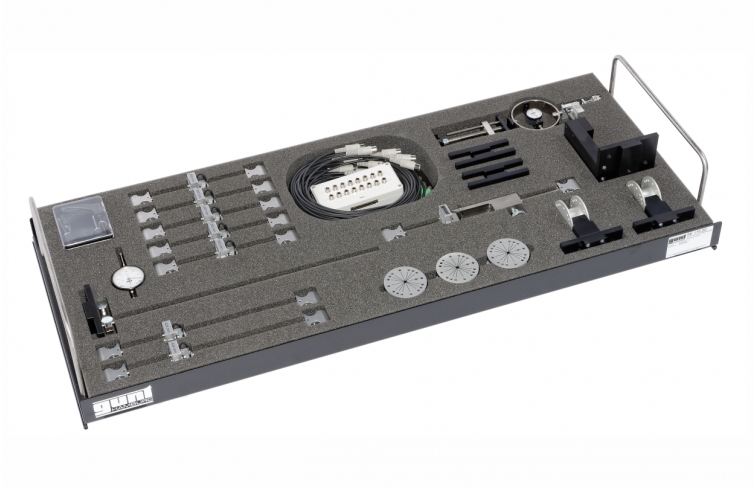

Liste de livraison
1 jeu de barres
5 disques de jonction
1 dispositif de charge
1 comparateur à cadran
1 jeu de câbles
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 22kg (total)
Liste de livraison
1 jeu de barres
5 disques de jonction
1 dispositif de charge
1 comparateur à cadran
1 jeu de câbles
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 22 Kg Delai de livraison estimé : 5 semaines
