Ref: EWTGUFL111
FL 111 Forces dans un treillis simple (Réf. 021.11100)
Décomposition des forces
Le FL 111 représente un treillis idéal. Dans le système plan, les barres sont soumises uniquement à la compression et à la traction.
Les charges sont appliquées uniquement dans les nœuds.
Lappareil se compose de trois barres reliées lune à lautre de manière articulée via des disques de jonction.
Une barre réglable en longueur permet de monter le treillis avec différents angles.
Les barres senclenchent dans les disques à laide de fermetures encliquetées.
Deux des disques de jonction forment en même temps les appuis (fixes et libres) et sont calés sur le bâti de base stable en profilé daluminium.
La charge extérieure est appliquée au nœud supérieur à laide de poids.
Les efforts dans la barre créés sont mesurés via la déformation des ressorts plats placés au centre de la barre.
Les charges sont appliquées uniquement dans les nœuds.
Lappareil se compose de trois barres reliées lune à lautre de manière articulée via des disques de jonction.
Une barre réglable en longueur permet de monter le treillis avec différents angles.
Les barres senclenchent dans les disques à laide de fermetures encliquetées.
Deux des disques de jonction forment en même temps les appuis (fixes et libres) et sont calés sur le bâti de base stable en profilé daluminium.
La charge extérieure est appliquée au nœud supérieur à laide de poids.
Les efforts dans la barre créés sont mesurés via la déformation des ressorts plats placés au centre de la barre.
Contenu didactique / Essais
- mesure des efforts dans la barre
- calcul des efforts dans la barre avec la méthode des nœuds
- comparaison: résultat de mesure - calcul - méthode graphique
Les grandes lignes
- décomposition des forces dans un treillis simple
- mesure des efforts dans la barre
- calcul des efforts dans la barre avec la méthode des nœuds
- comparaison: résultat de mesure - calcul - méthode graphique
Les grandes lignes
- décomposition des forces dans un treillis simple
Caractéristiques techniques
Barres
- barre fixe: L=440mm
- barre réglable: L=440, 622, 762mm

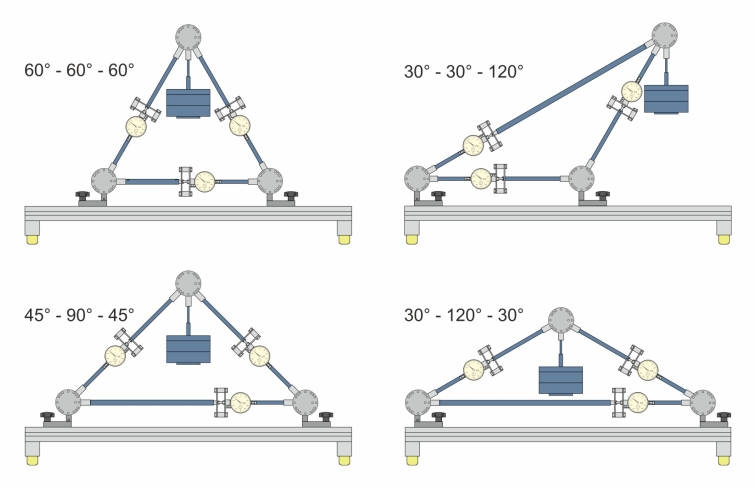

Angle entre les barres
- 60°-60°-60° / 45°-90°-45°
- 30°-120°-30° / 30°-30°-120°
Comparateur à cadran
- plage de mesure: 0...10mm
- graduation: 0,01mm
Poids
- 1x 1N (chochet)
- 1x 10N
- 2x 20N
Ressort plat
- plage de mesure de la force: 0...50N
Barres
- barre fixe: L=440mm
- barre réglable: L=440, 622, 762mm
Angle entre les barres
- 60°-60°-60° / 45°-90°-45°
- 30°-120°-30° / 30°-30°-120°
Comparateur à cadran
- plage de mesure: 0...10mm
- graduation: 0,01mm
Poids
- 1x 1N (chochet)
- 1x 10N
- 2x 20N
Ressort plat
- plage de mesure de la force: 0...50N
Informations logistiques
Dimensions et poids
Lxlxh: 900x200x600mm
Poids: env. 15kg
Lxlxh: 1170x480x178mm (système de rangement)

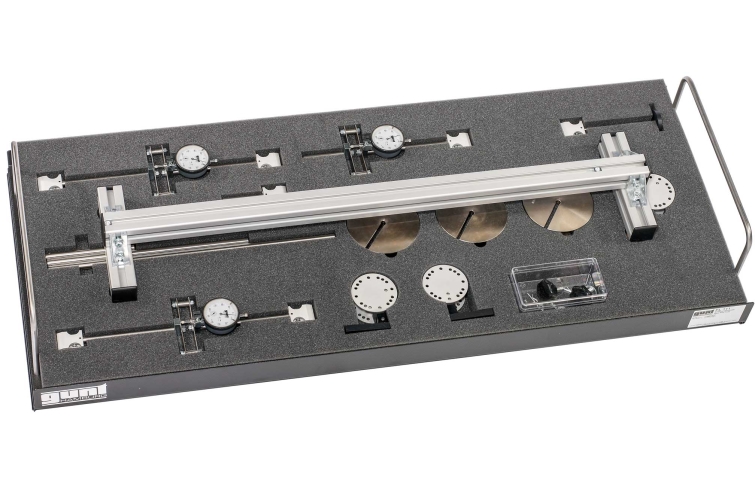

Liste de livraison
1 bâti
3 barres
3 disques de jonction
3 comparateurs à cadran
1 jeu de poids
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 900x200x600mm
Poids: env. 15kg
Lxlxh: 1170x480x178mm (système de rangement)
Liste de livraison
1 bâti
3 barres
3 disques de jonction
3 comparateurs à cadran
1 jeu de poids
1 système de rangement avec mousse de protection
1 documentation didactique
Techniques > Mécanique > Statique > Forces et moments
Formations > STI2D > Architecture & Construction
Formations > STI2D > Innovation Technologique & Eco Conception
Formations > STI2D > Tronc Commun
Techniques > Mécanique > Statique > Forces dans un treillis
Poids: 15 Kg Delai de livraison estimé : 5 semaines
