Ref: EWTGURT700
RT 700 Banc hydraulique industrielle - principes de bases Tout ou Rien (Réf. 080.70000)
Le banc RT 700 est une station d´ exercices complè tement é quipé e avec tous les composants et moyens auxiliaires né cessaires pour ré aliser un cours complet sur les principes de base des commandes hydrauliques.
La structure didactique du cours est basé e sur le concept approuvé depuis des anné es du cours de formation en technique d'entraî nement hydraulique du BIBB.

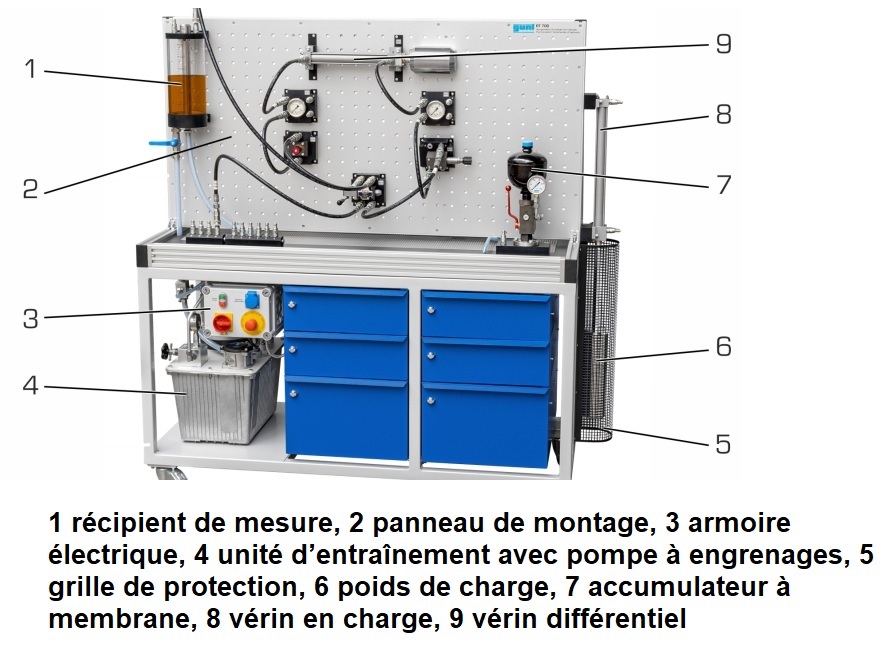

L'é lé ment central de la station d´ exercices est le grand panneau de montage.
Celui-ci peut accueillir simultané ment deux circuits ré alisé s de maniè re bien structuré e à partir de composants standard industriels modernes et de tuyaux flexibles de raccordement.
Ainsi, une technique spé ciale de serrage rapide assure une fixation sû re de tous les composants.
Les raccordements des composants sont orienté s vers l'avant et peuvent ê tre ré alisé s confortablement à l'aide de raccords rapides.
Un bac collecteur d'huile est disposé en dessous de l'ensemble du panneau de montage.
L´ infrastructure mobile et robuste contient le groupe hydraulique et l´ armoire é lectrique.

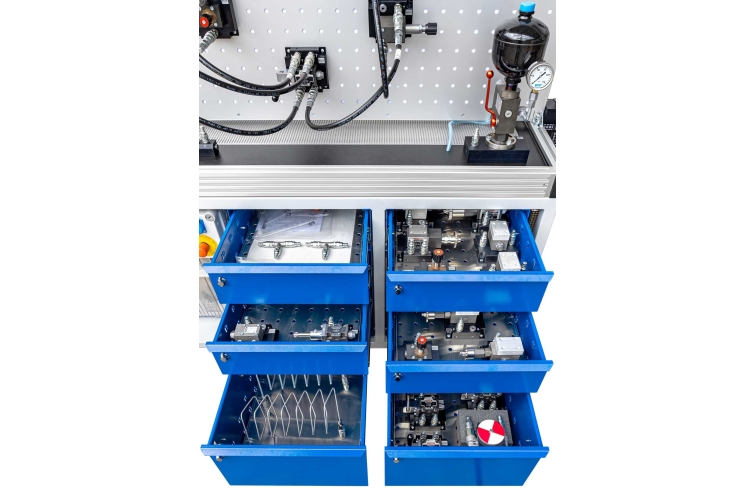

L'espace de rangement largement dimensionné permet d'abriter tous les composants du systè me dans des tiroirs et des compartiments d'armoire.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
La structure didactique du cours est basé e sur le concept approuvé depuis des anné es du cours de formation en technique d'entraî nement hydraulique du BIBB.
L'é lé ment central de la station d´ exercices est le grand panneau de montage.
Celui-ci peut accueillir simultané ment deux circuits ré alisé s de maniè re bien structuré e à partir de composants standard industriels modernes et de tuyaux flexibles de raccordement.
Ainsi, une technique spé ciale de serrage rapide assure une fixation sû re de tous les composants.
Les raccordements des composants sont orienté s vers l'avant et peuvent ê tre ré alisé s confortablement à l'aide de raccords rapides.
Un bac collecteur d'huile est disposé en dessous de l'ensemble du panneau de montage.
L´ infrastructure mobile et robuste contient le groupe hydraulique et l´ armoire é lectrique.
L'espace de rangement largement dimensionné permet d'abriter tous les composants du systè me dans des tiroirs et des compartiments d'armoire.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Contenu didactique / Essais
Introduction expé rimentale approfondie aux principes de base de la technique d'entraî nement et de commande hydraulique:
- apprentissage des notions hydrauliques et de la symbolique

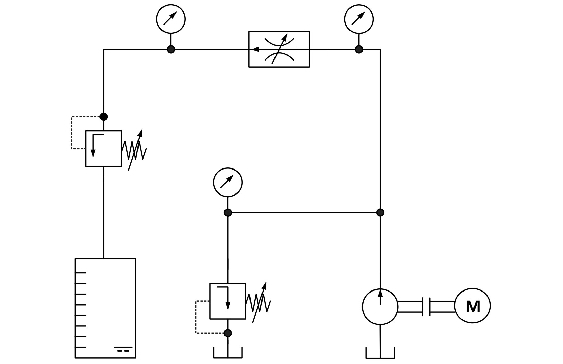

- repré sentation de circuits hydrauliques
- groupe d'entraî nement

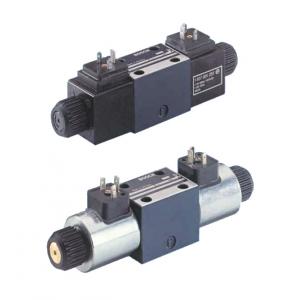

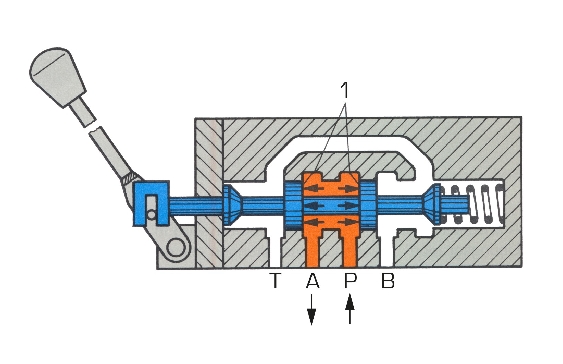

- distributeurs et entraî nements
- clapets antiretour et ré gulateurs de dé bit
- soupapes de pression et manostats
- accumulateur hydraulique
- circuits d'applications
- mise en service et maintenance
Les grandes lignes
- Station d´ exercices complè te d'introduction
expé rimentale aux principes de base de l'hydraulique
- Gamme des essais et é quipement basé s sur le cours de ré fé rence dé veloppé par l'institut fé dé ral allemand de formation professionnelle, BIBB
- Panneau de montage largement dimensionné pour une fixation rapide et sû re des composants structurels
- Montage de base robuste avec bac collecteur d'huile, groupe hydraulique et systè me de rangement des composants
Introduction expé rimentale approfondie aux principes de base de la technique d'entraî nement et de commande hydraulique:
- apprentissage des notions hydrauliques et de la symbolique
- repré sentation de circuits hydrauliques
- groupe d'entraî nement
- distributeurs et entraî nements
- clapets antiretour et ré gulateurs de dé bit
- soupapes de pression et manostats
- accumulateur hydraulique
- circuits d'applications
- mise en service et maintenance
Les grandes lignes
- Station d´ exercices complè te d'introduction
expé rimentale aux principes de base de l'hydraulique
- Gamme des essais et é quipement basé s sur le cours de ré fé rence dé veloppé par l'institut fé dé ral allemand de formation professionnelle, BIBB
- Panneau de montage largement dimensionné pour une fixation rapide et sû re des composants structurels
- Montage de base robuste avec bac collecteur d'huile, groupe hydraulique et systè me de rangement des composants
Caractéristiques techniques
Plaque de montage: Lxh: 1420x700mm
Groupe d'entraî nement
- avec pompe à engrenages
- pression de service: 100bar
- dé bit de refoulement: 4cm³ /tour
- puissance: 1,5kW
- vitesse de rotation: 1500min ^-1^
Capacité du ré servoir d'huile: 25L
Ré cipient de mesure: 3L, transparent
Accumulateur à diaphragme
- 1L
- pression de ré ponse: 140bar
Flexibles à pression: type 1SN DN 6, max. 225bar
Bouton-poussoir d'arrê t d'urgence
Plaque de montage: Lxh: 1420x700mm
Groupe d'entraî nement
- avec pompe à engrenages
- pression de service: 100bar
- dé bit de refoulement: 4cm³ /tour
- puissance: 1,5kW
- vitesse de rotation: 1500min ^-1^
Capacité du ré servoir d'huile: 25L
Ré cipient de mesure: 3L, transparent
Accumulateur à diaphragme
- 1L
- pression de ré ponse: 140bar
Flexibles à pression: type 1SN DN 6, max. 225bar
Bouton-poussoir d'arrê t d'urgence
Informations logistiques
Dimensions et poids
Lxlxh: 1700x740x1700mm
Poids: env. 350kg
Necessaire au fonctionnement
230V, 60Hz, 3 phases ou 400V, 50/60Hz, 3 phases
Liste de livraison
1 station d´ exercices complè te
1 documentation didactique
Lxlxh: 1700x740x1700mm
Poids: env. 350kg
Necessaire au fonctionnement
230V, 60Hz, 3 phases ou 400V, 50/60Hz, 3 phases
Liste de livraison
1 station d´ exercices complè te
1 documentation didactique
