Ref: EWTGURT710
RT 710 Banc d'asservissement de position avec Servosystème hydraulique (Réf. 080.71000)
Avec interface PC USB et logiciel inclus
Les servosystèmes sont des systèmes de contrôle qui transforment un mouvement mécanique de faible amplitude en un autre mouvement exigeant nettement plus de force.
Le système RT 710 permet détudier dans le détail le mode de fonctionnement dun servosystème hydraulique.

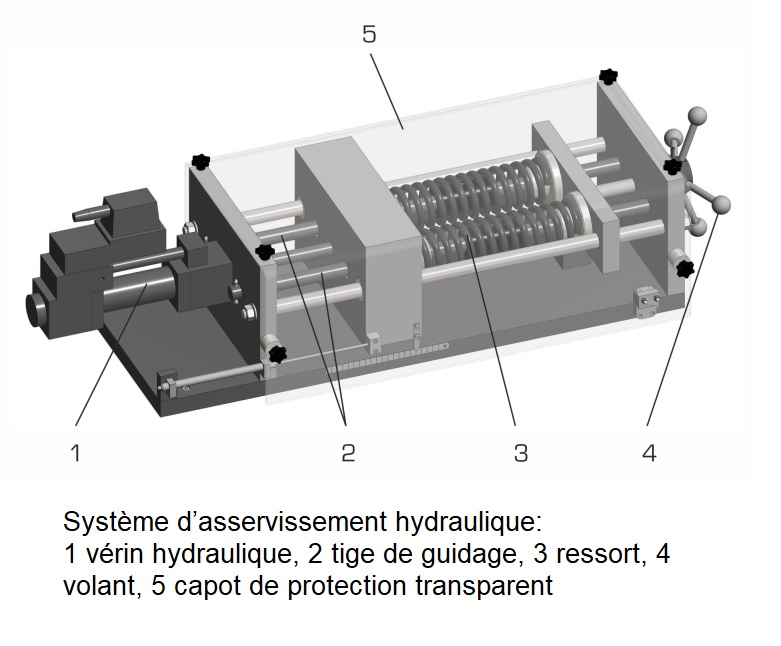

Un chariot dune masse de 50kg est déplacé par un vérin hydraulique.
Des ressorts supplémentaires et un amortisseur hydraulique ajustable permettent la simulation de charges statiques et dynamiques.

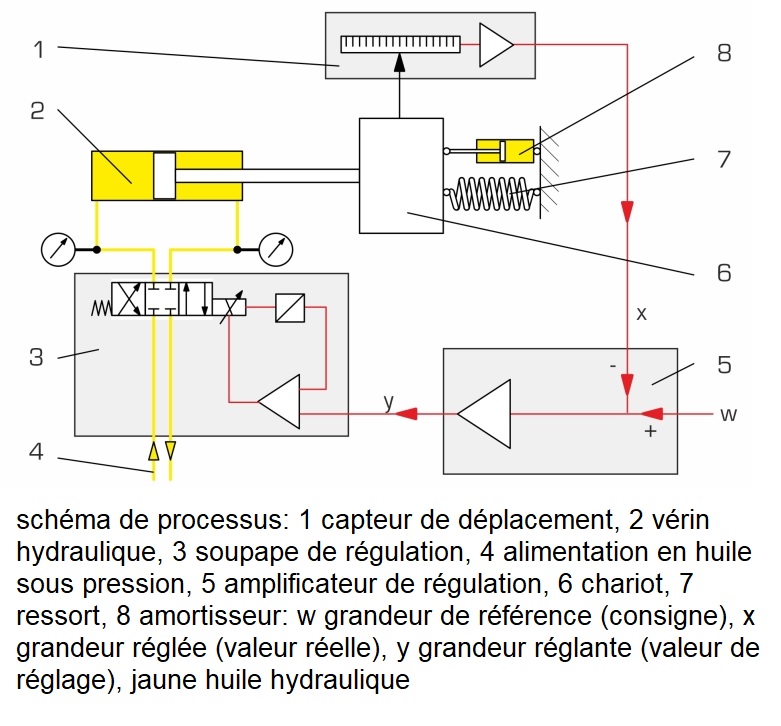

La position du chariot est saisie par un capteur de déplacement potentiométrique et comparée avec la grandeur pilote.
Le traitement de lécart de réglage se fait dans un amplificateur de régulation séparé.

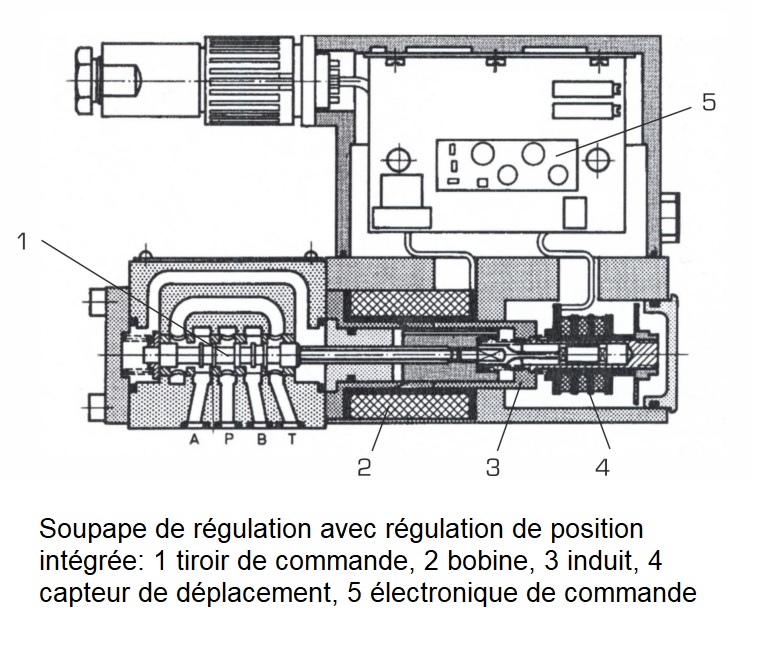

Selon le sens de lécart, une soupape de régulation est commandée en avance ou recul, ce qui entraîne un mouvement correspondant du vérin hydraulique et du chariot.
Toutes les grandeurs sont également accessibles sous la forme de signaux de tension.
Le logiciel GUNT comprend, entre autres, un oscilloscope, un générateur de fréquence et un voltmètre.
Pour les processus dynamiques, le signal de déplacement peut p. ex. être représenté sur loscilloscope.
En outre, la grandeur pilote peut être introduite par le logiciel dans le système sous la forme dune tension.

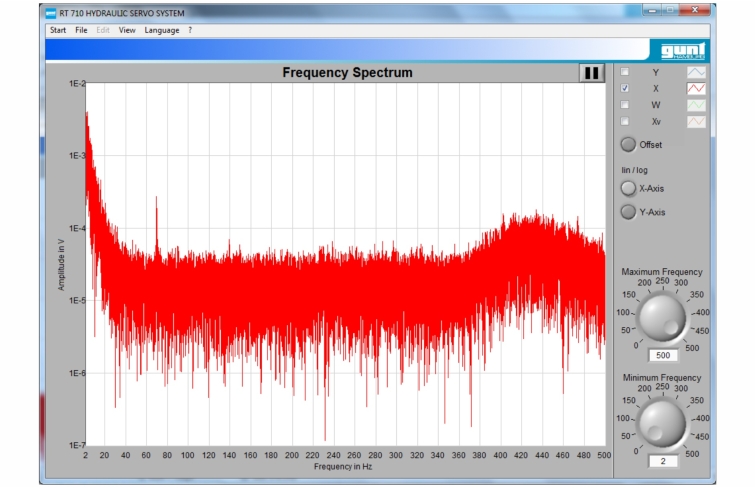

Avec le générateur de fréquence, on peut ainsi effectuer des tests dynamiques et lenregistrement de la réponse fréquentielle.

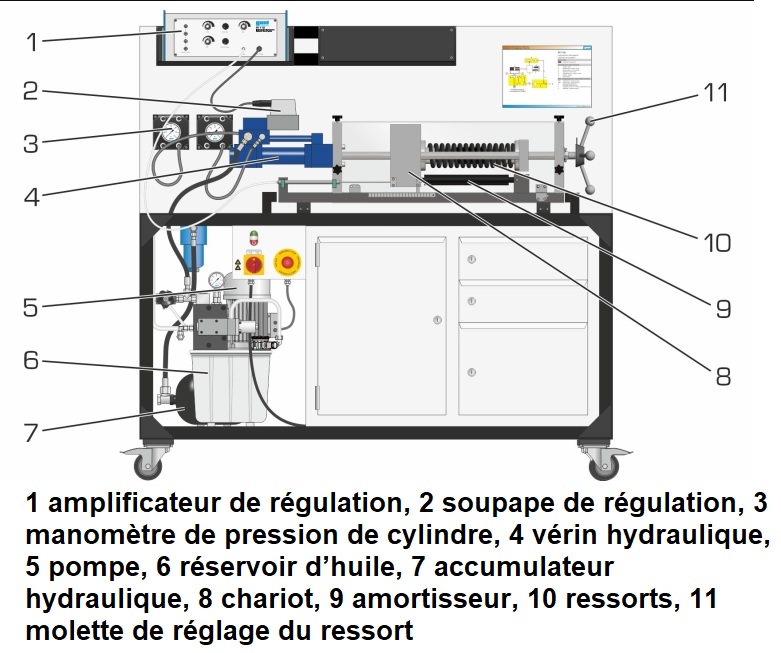

Le banc dessai est roulant. Les instruments de mesure peuvent être rangés dans le meuble inférieur.
Le système RT 710 permet détudier dans le détail le mode de fonctionnement dun servosystème hydraulique.
Un chariot dune masse de 50kg est déplacé par un vérin hydraulique.
Des ressorts supplémentaires et un amortisseur hydraulique ajustable permettent la simulation de charges statiques et dynamiques.
La position du chariot est saisie par un capteur de déplacement potentiométrique et comparée avec la grandeur pilote.
Le traitement de lécart de réglage se fait dans un amplificateur de régulation séparé.
Selon le sens de lécart, une soupape de régulation est commandée en avance ou recul, ce qui entraîne un mouvement correspondant du vérin hydraulique et du chariot.
Toutes les grandeurs sont également accessibles sous la forme de signaux de tension.
Le logiciel GUNT comprend, entre autres, un oscilloscope, un générateur de fréquence et un voltmètre.
Pour les processus dynamiques, le signal de déplacement peut p. ex. être représenté sur loscilloscope.
En outre, la grandeur pilote peut être introduite par le logiciel dans le système sous la forme dune tension.
Avec le générateur de fréquence, on peut ainsi effectuer des tests dynamiques et lenregistrement de la réponse fréquentielle.
Le banc dessai est roulant. Les instruments de mesure peuvent être rangés dans le meuble inférieur.
Contenu didactique / Essais
- apprentissage du mode de fonctionnement dune boucle de régulation hydraulique de position avec conditions de charge ajustables
- lecture et compréhension de circuits
- remplacement de ressorts et ajustage de lamortisseur
- influence de la charge et de la pression du système sur la précision de régulation
- influence des constantes damplification sur la stabilité de la boucle de régulation fermée
- enregistrement de la réponse fréquentielle
Les grandes lignes
- modèle complet dun servosystème hydraulique
- régulation de position avec conditions de charge ajustables
- vérin hydraulique avec soupape de régulation à montage direct
- paliers avec amortissement des vibrations
- amplificateur de régulation électronique
- logiciel GUNT avec un oscilloscope et un générateur de fréquence
Les caractéristiques techniques
Groupe hydraulique
- puissance: 1,1kW
- débit de refoulement: 4,3L/min
- hauteur de refoulement: 1500m
- volume du réservoir: 10L
Volume de laccumulateur hydraulique: 2L
Soupape de charge de laccumulateur: max. 40L/min
Vérin hydraulique
- diamètre de piston: D=40mm
- course: 150mm
- masse déplacée: 50kg
Soupape de régulation NG6
- débit nominal: 24L/min
- excitation: ±10V
Capteur de déplacement potentiométrique
- plage de mesure: 150mm
- sortie: 0…10V
400V, 50Hz, 3 phases; 400V, 60Hz, 3 phases
- apprentissage du mode de fonctionnement dune boucle de régulation hydraulique de position avec conditions de charge ajustables
- lecture et compréhension de circuits
- remplacement de ressorts et ajustage de lamortisseur
- influence de la charge et de la pression du système sur la précision de régulation
- influence des constantes damplification sur la stabilité de la boucle de régulation fermée
- enregistrement de la réponse fréquentielle
Les grandes lignes
- modèle complet dun servosystème hydraulique
- régulation de position avec conditions de charge ajustables
- vérin hydraulique avec soupape de régulation à montage direct
- paliers avec amortissement des vibrations
- amplificateur de régulation électronique
- logiciel GUNT avec un oscilloscope et un générateur de fréquence
Les caractéristiques techniques
Groupe hydraulique
- puissance: 1,1kW
- débit de refoulement: 4,3L/min
- hauteur de refoulement: 1500m
- volume du réservoir: 10L
Volume de laccumulateur hydraulique: 2L
Soupape de charge de laccumulateur: max. 40L/min
Vérin hydraulique
- diamètre de piston: D=40mm
- course: 150mm
- masse déplacée: 50kg
Soupape de régulation NG6
- débit nominal: 24L/min
- excitation: ±10V
Capteur de déplacement potentiométrique
- plage de mesure: 150mm
- sortie: 0…10V
400V, 50Hz, 3 phases; 400V, 60Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 1680x670x1600mm; Poids: env. 420kg
Nécessaire pour le fonctionnement
PC avec Windows
Liste de livraison
1 banc dessai
1 logiciel GUNT + câble USB
1 jeu daccessoires
1 documentation didactique
Lxlxh: 1680x670x1600mm; Poids: env. 420kg
Nécessaire pour le fonctionnement
PC avec Windows
Liste de livraison
1 banc dessai
1 logiciel GUNT + câble USB
1 jeu daccessoires
1 documentation didactique
Techniques > Maintenance - Productique > Automatismes > Hydraulique et Pneumatique
Techniques > Automatismes > Hydraulique et Pneumatique > Hydraulique
Poids: 420 Kg
