Ref: HydrauKSS

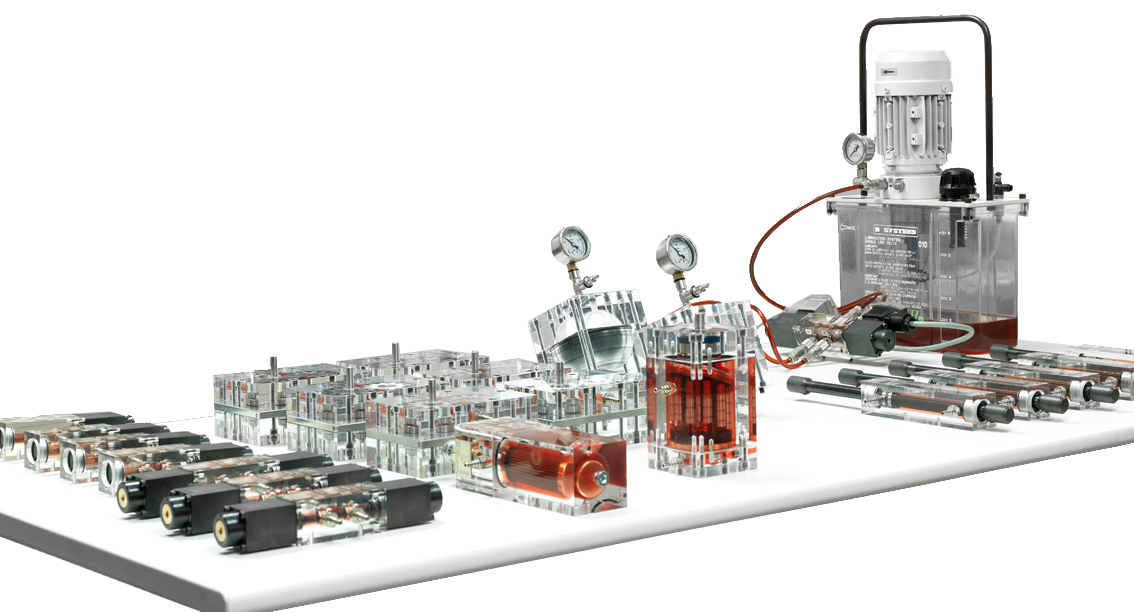

Banc pour l'étude de l'hydraulique - Electro-hydraulique avec des composants transparents
Voir détail dans offre 300775

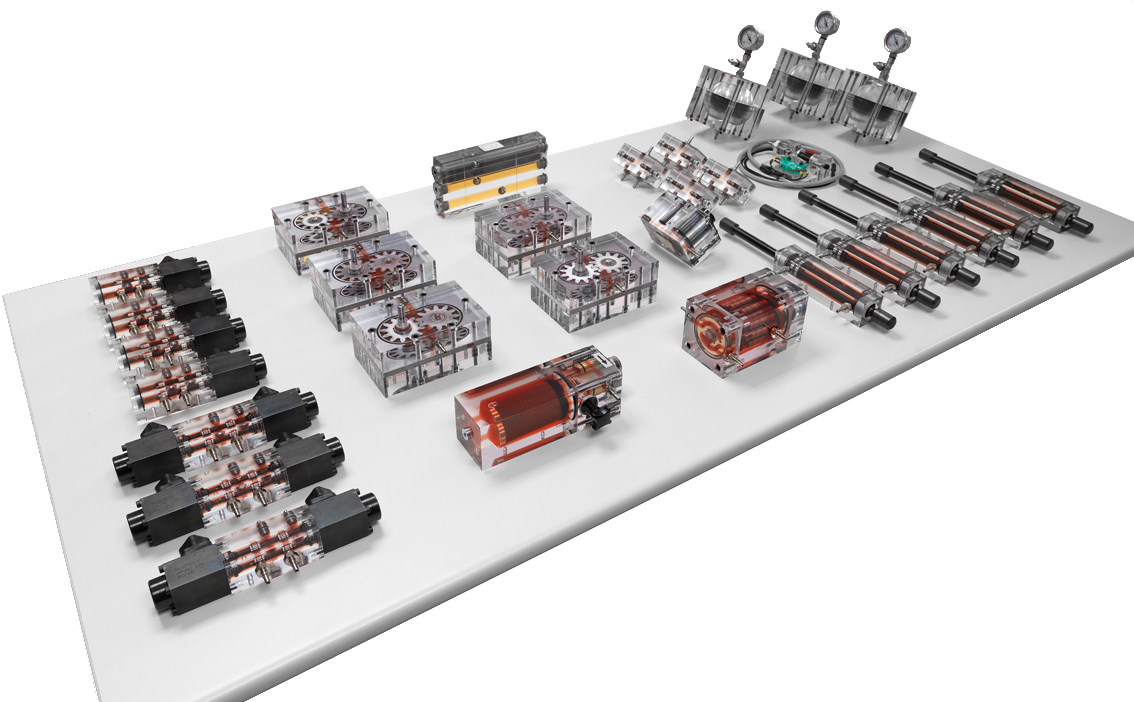

Avec les modules hydrauliques transparents (corps en plexiglas, pièces intérieurs en métal), l'enseignant dispose de moyens remarquables facilitant l'étude et la compréhension du fonctionnement des composants et des circuits hydrauliques.
Du simple clapet anti-retour jusqu'au distributeur commandé plus complexe.
Il existe un élément transparent opérationnel pour tous les composants hydrauliques essentiels
Les principales caractéristiques sont les suivantes:
- Le corps transparent en plexiglas permet d'observer, d'un part la structure intérieure des modules hydrauliques, d'autre part, les mouvements internes.
- Le contraste en l'huile route du circuit et la base blanche du composant facilite la compréhension visuelle du mécanisme intérieur.
- Une pression de service limitée à 10 bars permet des expériences avec une grande sécurité.
- La circulation de l'huile, entre la pompe et les différents composants est intégralement visualisée grâce aux flexibles de raccordement transparents et aux mini bulles d'air injectées dans l'huile.
- Des accouplements étanches à fermeture rapide garantissent une réalisation rapide, propre et non polluante.

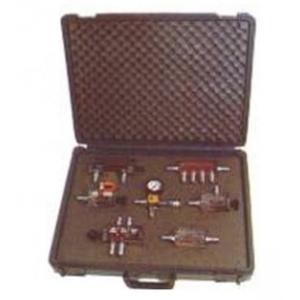

Combinée au groupe hydraulique portable, la valise d'expérimentation hydraulique permet l'utilisation du système dans n'importe quelle salle de cours, elle ne nécessite pas de salle de TP spécialisée.
Les modules hydraulique transparents sont dotés sur leur face intérieure d'une plaque de base blanche comportant des fiches mâles de 5 MM.
Ils s'enfichent directement sur la platine perforée de la valise et garantissent une grande liberté de choix dans la strucutre du montage à étudier.

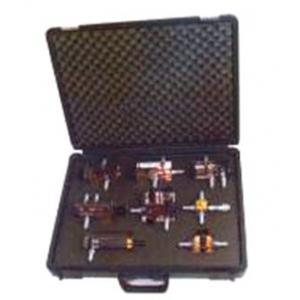

Tous les composants transparents et tous les flexibles ont leur place dans la valise.
Les plaques de base blanches des modules hydrauliques transparents peuvent se démonter facilement et rapidement.
A l'aide d'un rétroprojecteur, le professeur peut ainsi montrer la structure des modules et le fonctionnement du circuit à toute une classe.
Equipement comprenant:
- Support de montage des composants

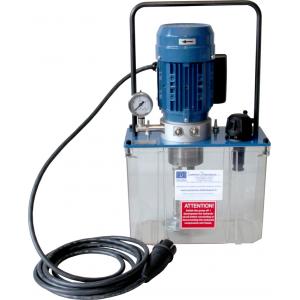

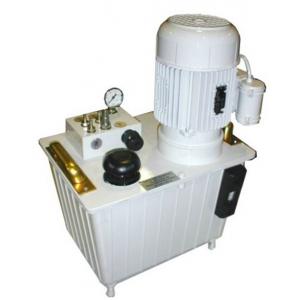

- Groupe hydraulique
- Jeu de composants hydraulique
- Jeu de composants électrohydrauliques
- Jeu de composants hydraulique proportionnele
- Alimentation
- Jeu de flexible
- CD avec manuel pédagogique

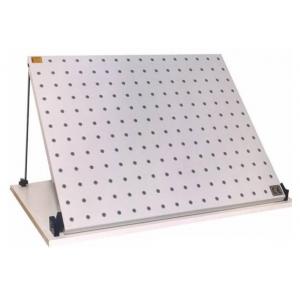

Ref: EWTHR1939
Panneau d'expérimentation hydraulique 1x face (800x600) (EWTHR53950513)
(livré sans équipement),
Ajouter au panier
Ref: EWTHR1935

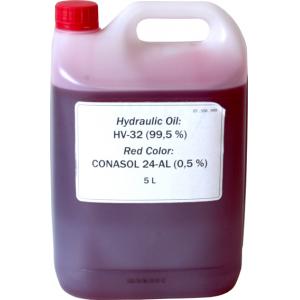

Bidon de 5 l d'huile rouge pour système hydraulique transparente KSS UNIVIS J13 (EWTHR1506999)
Ajouter au panier
Ref: EWTHR1942

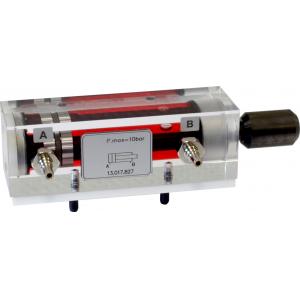

Vérin à double effet KSS, course 100 mm, Diamètre 20 mm/ 10 mm (EWTHR13017827)
Ajouter au panier
Ref: EWTHR1944

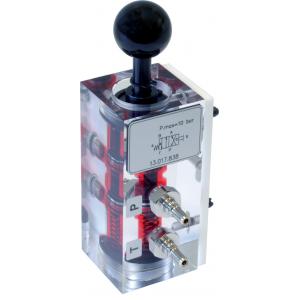

Distributeur à 4/2 voies KSS avec rappel par ressort à commande manuelle (EWTHR13017838)
Ajouter au panier
Ref: EWTHR1945

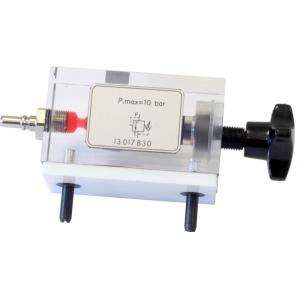

Limiteur de pression KSS, vanne à siège sphérique à commande directe (EWTHR13017830)
Ajouter au panier
Ref: EWTHR1950

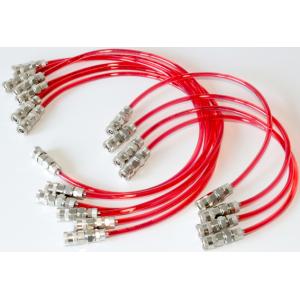

Jeu de 10 tuyaux flexibles avec accouplement à fermeture rapide NW3: 6x 520mm et 4x 350mm KSS (EWTHR
Ajouter au panier
Ref: EWTHR1953

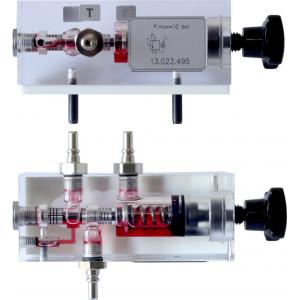

Limiteur de pression KSS (valve à piston) p(max) = 6 bar (EWTHR13023495)
Ajouter au panier
Ref: EWTHR1954

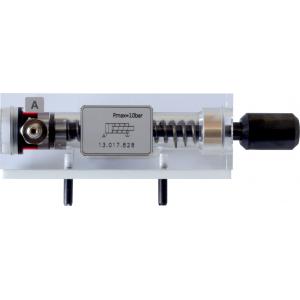

Vérin à simple effet KSS , avec rappel par ressort, diamètre: 20 mm/10 mm (EWTHR13017828)
course : 40 mm
Ajouter au panier
Ref: EWTHR1955

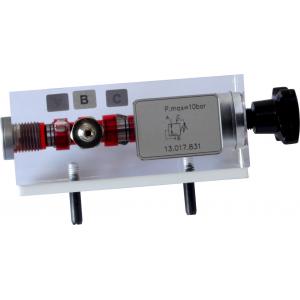

Vanne réduction de pression à 3 voies KSS , commande directe, p(max) = 6 bar (EWTHR13017831)
Ajouter au panier
Ref: EWTHR1956

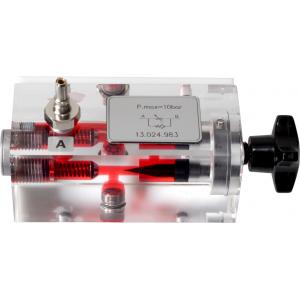

Vanne d'étranglement KSS avec clapet anti-retour, commande manuelle (EWTHR13024983)
Ajouter au panier
Ref: EWTHR1957

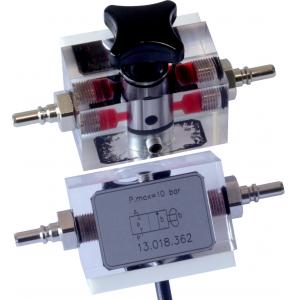

Vanne de fermeture à 2 voies KSS, commande manuelle (EWTHR13018362)
Ajouter au panier
Ref: EWTHR1959

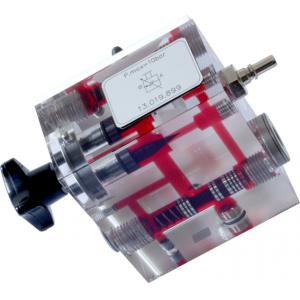

Vanne de régulation de débit à 2 voies KSS, réglage manuel (EWTHR13019899)
Ajouter au panier
Ref: EWTHR1961

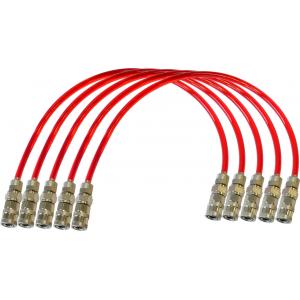

Jeu de 5 tuyaux flexibles 520 mm KSS avec accouplement à fermeture rapide NW3 (EWTHR13018647)
Ajouter au panier
Ref: EWTHR11139-2

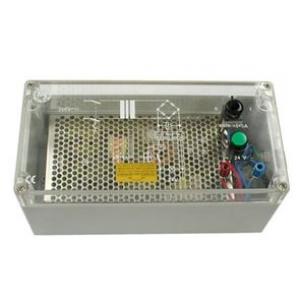

Module d'alimentation 24 V CC, 5 A pour électro-hydraulique, électro-pneumatique (EWTHR23500965-2)
avec douilles
Ajouter au panier

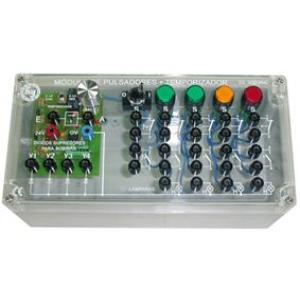

Ref: EWTHR11215-2
Module boutons-poussoirs, relais temporisé pour électro-hydraulique/pneumatique (EWTHR23500966-2)
douilles 2 m
Ajouter au panier
Ref: EWTHR11214-2

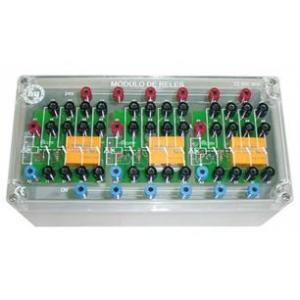

Module relais pour électro-hydraulique , électro-pneumatique avec douilles 2 mm (EWTHR23500968-2)
Ajouter au panier
Ref: EWTHR5982-2

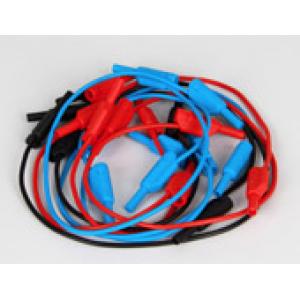

Jeu de cordons 2 mm de sécurité pour électro-hydraulique (Réf.EWTHR23500081-2)
14x cordons bleus 50 cm, 14x cordons rouges 50 cm, 8x cordons bleus 100 cm, 8x cordons rouges 100 cm
Ajouter au panier
Ref: EWTHR2013-2

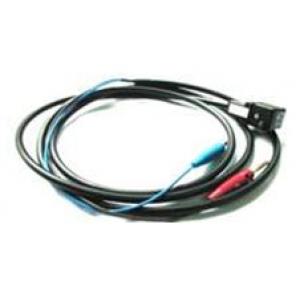

Kit de 3 adaptateurs électrique avec câble 2 mm (EWTHR23500025-2)
pour commande électrovanne électro-hydraulique
Ajouter au panier
Ref: EWTHR2019-2

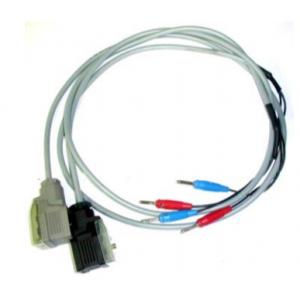

Jeux de câbles pour 2 bobines proportionnelles, fiche 2 mm KSS (EWTHR23500036-2)
Longueur de 1.5m, LED d'information communication sur le connecteur
Ajouter au panier
Ref: EWTHR2021

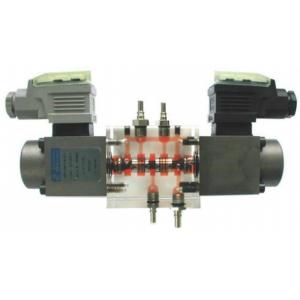

Distributeur 4/3 à commande proportionnelle KSS, Commande directe (EWTHR13020532)
Position repos centré par ressort : P, A et B ensemble, T fermée,
Ajouter au panier
Ref: EWTHR2022

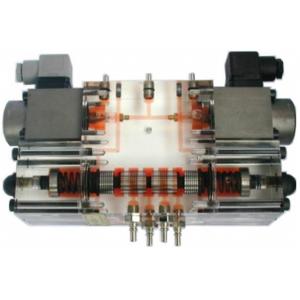

Distributeur 4/3 à commande proportionnelle KSS, pilotage hydraulique (EWTHR13020534)
Position repos centré par ressort : P, A et B ensemble, T fermée,
Ajouter au panier
Ref: EWTHR2020

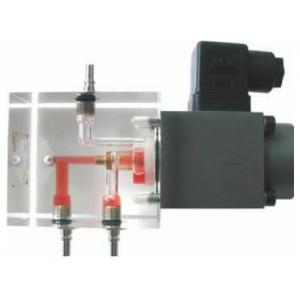

Vanne de pression proportionnelle KSS, Qmax = 0.5l/min, Pmax = 10 bar (EWTHR13021115)
Ajouter au panier
Ref: EWTHR1980
Moteur à engrenages interne KSS (EWTHR13024965) / SUR DEMANDE
SUR DEMANDE
Ajouter au panier
Ref: EWTHR1962

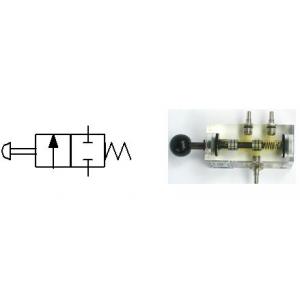

Distributeur à 2/2 voies avec drain KSS, commande manuelle (EWTHR13026517) SUR DEMANDE
Ajouter au panier

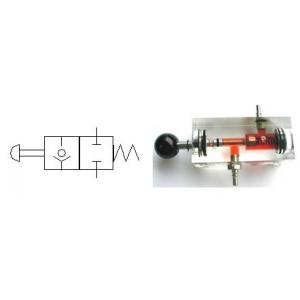

Ref: EWTHR18698
Distributeur à 2/2 voies KSS, commande manuelle (EWTHR13026581) SUR DEMANDE
Ajouter au panier

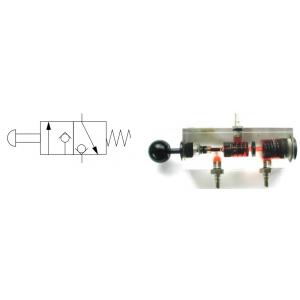

Ref: EWTHR1964
Distributeur 3/2 KSS à commande manuelle (EWTHR13017839) SUR DEMANDE
Ajouter au panier
Ref: EWTHR1965

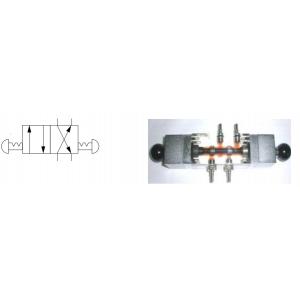

Distributeur 4/2 à commande manuelle KSS (EWTHR13022817) SUR DEMANDE
Ajouter au panier

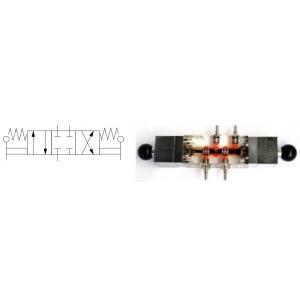

Ref: EWTHR1966
Distributeur 4/3 manuel KSS, Position repos centrale, fermé (EWTHR13022808)
Ajouter au panier
Ref: EWTHR1967

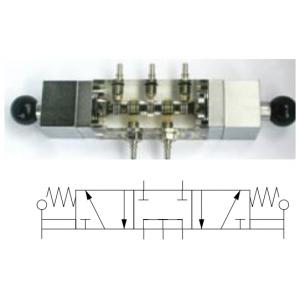

Distributeur à 5/3 voies KSS, centré par ressort sans pression, commande manuelle (EWTHR13023492)
Ajouter au panier
Ref: EWTHR1969
Distributeur 4/3 à commande manuelle KSS (EWTHR13025475)
en position centrale A, B et T communiquent, P fermé
Ajouter au panier

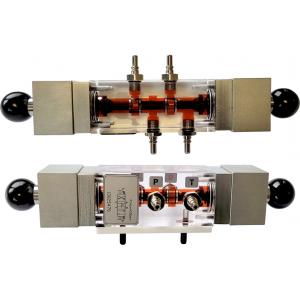

Ref: EWTHR1970
Distributeur 4/3 à commande manuelle KSS, position centrale A, B et T communiquent (EWTHR13025476)
Ajouter au panier

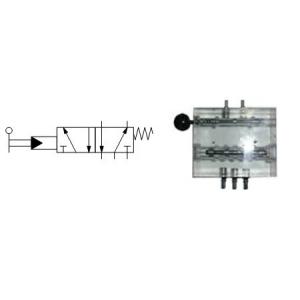

Ref: EWTHR1971
Distributeur à 5/2 voies pré-actionnée KSS, commande manuelle (EWTHR13026519)
Ajouter au panier
Ref: EWTHR1972

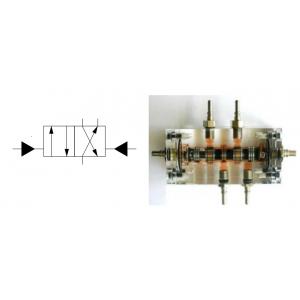

Distributeur 4/2 à commande hydraulique KSS (EWTHR13018363) SUR DEMANDE
Ajouter au panier

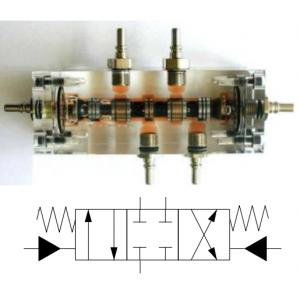

Ref: EWTHR1973
Distributeur 4/3 à commande hydraulique KSS, centres fermés en position centrale (EWTHR13023122)
Ajouter au panier
Ref: EWTHR1974

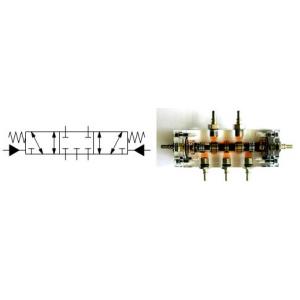

Distributeur 5/3 à commande hydraulique KSS (EWTHR13024951)
A et B fermés P, T1 et T2 communiquent position ce
Ajouter au panier
Ref: EWTHR1975

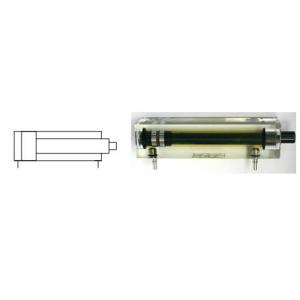

Vérin double effet, différentiel KKS, rapport 2:1, course 100mm, Diamètre 20mm/14mm (EWTHR13026511)
Ajouter au panier
Ref: EWTHR1976

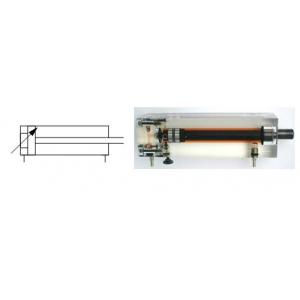

Vérin double effet avec amortissement retour KSS, course 100mm,Diamètre 20mm/14 (EWTHR13026520)
Ajouter au panier
Ref: EWTHR1979

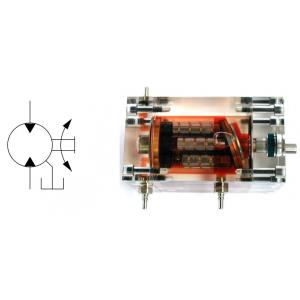

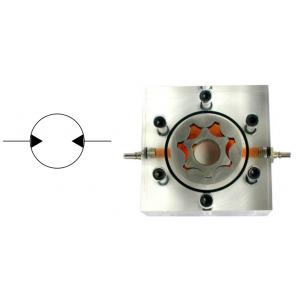

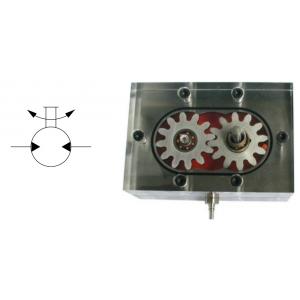

Moteur à engrenages KSS, commande manuelle, V = 2 cm3/tour (EWTHR13024955)
Ajouter au panier
Ref: EWTHR1980
Moteur à engrenages interne KSS (EWTHR13024965) / SUR DEMANDE
SUR DEMANDE
Ajouter au panier
Ref: EWTHR1985

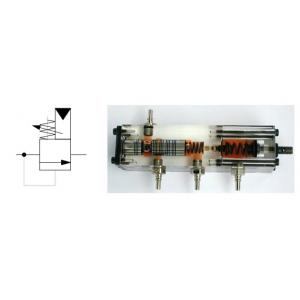

Vanne limiteur de pression avec pré-actionnement hydraulique KSS (EWTHR13023153)
Ajouter au panier

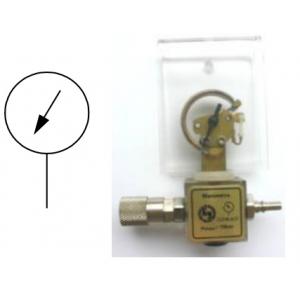

Ref: EWTHR1987

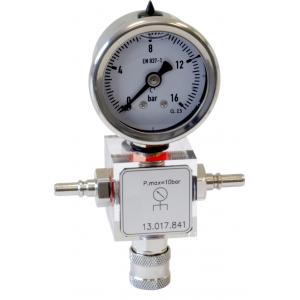

Manomètre ouvert KSS, sans échelle, p = 0 ... 10 bar (EWTHR13018637)
Ajouter au panier
Ref: EWTHR5917

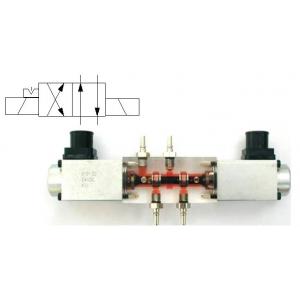

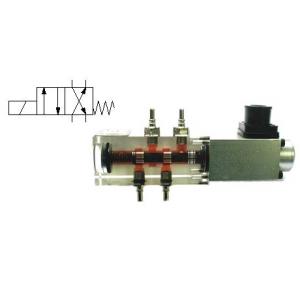

Distributeur 4/2 avec interverrouillage à commande électrique 24 V CC KSS (EWTHR13022816) SUR DEMAND
Ajouter au panier
Ref: EWTHR5955

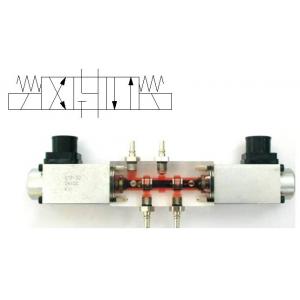

Distributeur 4/3 commande électrique 24 Vcc KSS (EWTHR13024846) SUR DEMANDE
Centré par ressorts, P fermé, A et B vers T en positon centrale
Ajouter au panier
Ref: EWTHR1952

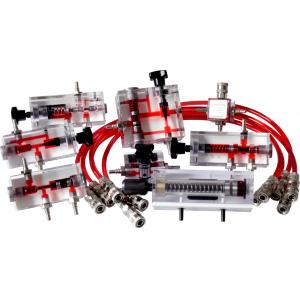

Jeu de composants hydrauliques transparents KSS, Hydraulique Tout ou Rien, niveau 2 (EWTHR53200643)
avec jeu de flexible hydraulique
Ajouter au panier

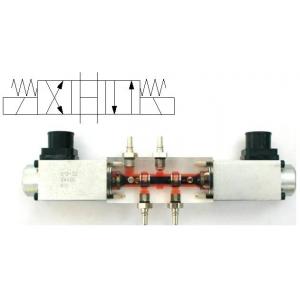

Ref: EWTHR5906
Distributeur 4/3 à commande électrique 24 V CC KSS (EWTHR13026526)
A, B, P et T communiquent en position centrale,
Ajouter au panier
Ref: EWTHR5901

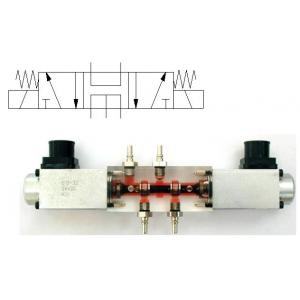

Distributeur à 5/3, à commande électrique 24 V CC KSS (EWTHR13026513) SUR DEMANDE
A, B Fermés, P et T communiquent en position centrale,
Ajouter au panier
Ref: EWTHR1912-2

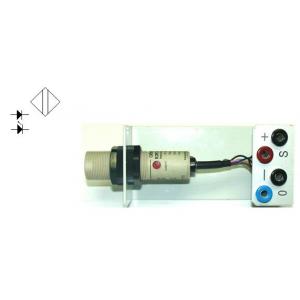

Détecteurs de proximité optique, Monté sur plaque, avec douille 2 mm KSS (EWTHR13024905-2)
Cellule photoélectrique à réflexion émetteur/récepteur dans le même corps, Avec sortie PNP ou NPN
Ajouter au panier
Ref: EWTHR5952-2

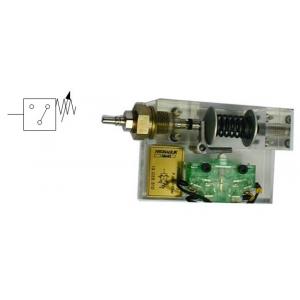

Pressostat avec 2 contacts NCet NA, sur plaque, avec câble et fiche banane 2mm KKS (EWTHR13026510-2)
Ajouter au panier
Ref: EWTHR034345

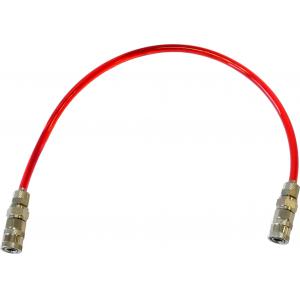

Flexible hydraulique transparent KSS 350 mm avec raccords rapides, auto verrouillable
Ajouter au panier
Ref: EWTHR034346

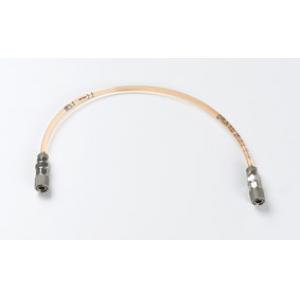

Flexible hydraulique transparent KSS 520 mm avec raccords rapides, auto verrouillable
Ajouter au panier
Ref: EWTHR034403

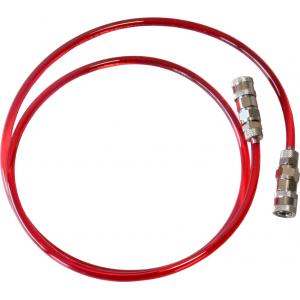

Flexible hydraulique transparent 1000 mm KSS avec raccords rapides, auto verrouillable
Ajouter au panier
Ref: EWTHR1828

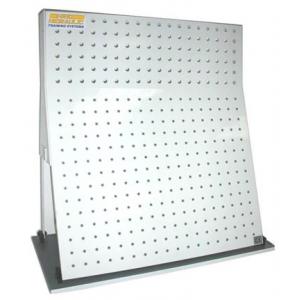

Panneau d'expérimentation hydraulique KSS ou Pneumatique, 2 faces (950x1050mm) (EWTHR53952855)
(livré sans équipement)
Ajouter au panier
Ref: EWTHR1827

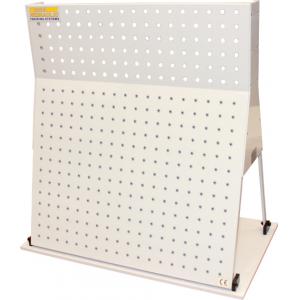

Panneau d'expérimentation hydraulique KSS ou Pneumatique, 1 face (950x1050mm) (EWTHR53952856)
(livré sans équipement) - dimension de la surface de table 1050x590mm
Ajouter au panier
Ref: EWTHR1830

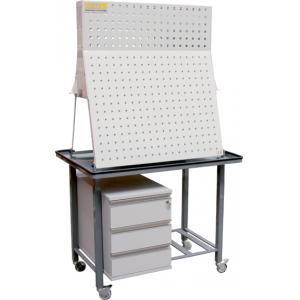

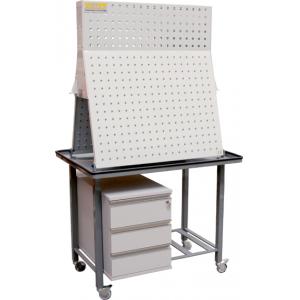

Station mobile PLA70-1 avec tiroirs et 1 face pour hydrauliques KSS ou Pneumatique (EWTHR53952007)
Dimension panneau 950x1050m, livré sans équipement,
Ajouter au panier
