La série d´ appareils RT 451 - 455 est entièrement constituée de composants industriels, offrant ainsi une introduction à la technique de régulation en lien étroit avec la pratique.

L´ utilisation de capteurs intelligents permet d´ expliquer les principes de base des applications de l´ Industrie 4.0.

Grâce à une électronique d´évaluation intégrée, les capteurs intelligents sont capables non seulement d´ acquérir des valeurs de mesure, mais aussi de traiter des signaux.

Outre les données de processus, l´échange de données de configuration, de diagnostic ou de statistiques est ainsi possible.

En pratique, cela accélère la transformation des lignes de production ou permet d´ assurer un entretien prédictif, par exemple.

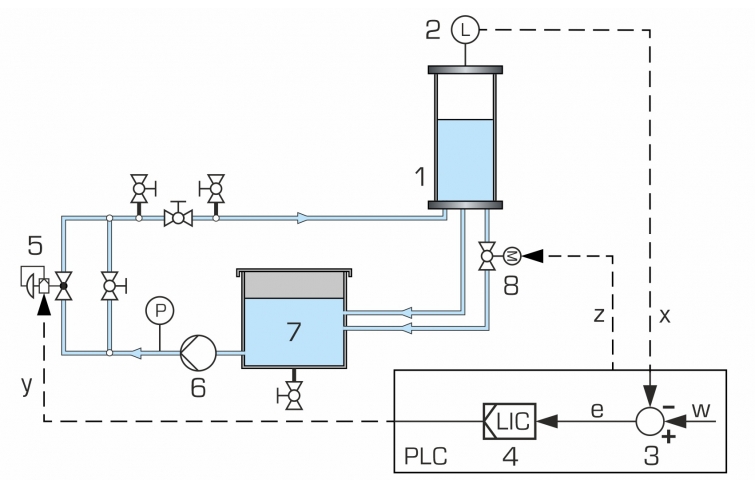

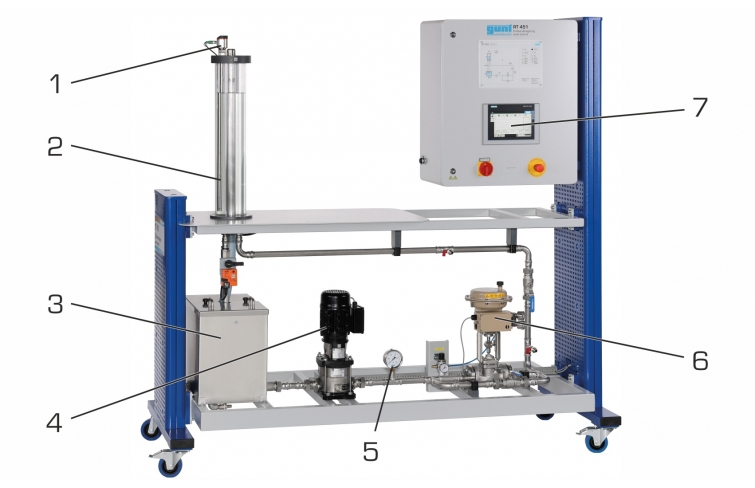

Le RT 451 possède tous les composants nécessaires à un circuit de régulation ouvert et fermé.

Le système réglé comprend un réservoir transparent qui est alimenté en eau par une pompe à partir d´ un réservoir de stockage.

L´élément de mesure dans le réservoir est un capteur de niveau intelligent qui enregistre le niveau comme la grandeur réglée.

Une vanne de régulation électropneumatique avec positionneur sert d´ actionneur.

Elle est montée dans la conduite d´ alimentation du réservoir, qui est équipé d´ une dérivation.

Des grandeurs perturbatrices définies peuvent être générées par un robinet à tournant sphérique à entraînement motorisé dans l´évacuation du réservoir.

Le niveau est enregistré par le capteur de niveau intelligent à l´ aide d´ impulsions électromagnétiques (le principe des micro-ondes guidées).

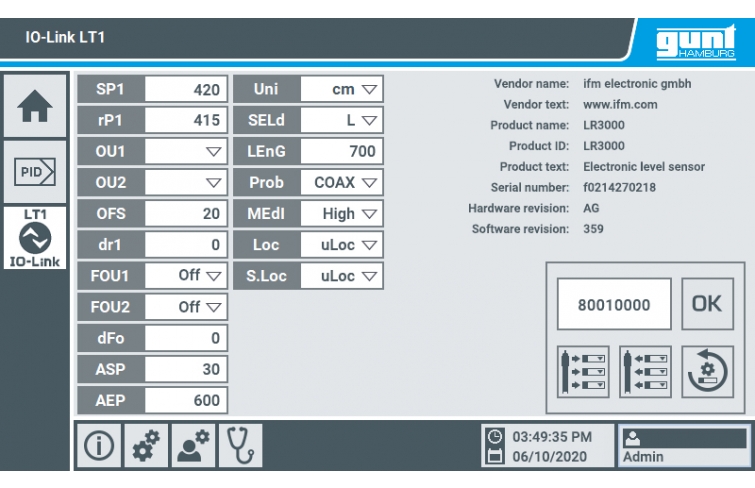

Le capteur dispose d´ une interface IO-Link permettant le transfert sans interférences des données de mesure et l´échange de données de configuration.

Pour la réalisation d´ essais complémentaires, une régulation en cascade peut être mise en place avec le RT 452.

Le banc d´ essai est commandé et exploité via l´ API intégré et l´écran tactile ou par le biais du logiciel GUNT (PC externe requis).

Le comportement de régulation est affiché directement sous la forme de variation dans le temps.

Le logiciel compatible réseau permet de suivre et d´évaluer les essais sur un nombre illimité de postes de travail via une connexion LAN/WLAN avec le réseau local.



Objectifs d'apprentissage / expériences

- conception et fonctionnement d'un système de contrôle de niveau

- étudier les propriétés des boucles ouvertes et fermées

- étudier la perturbation et la réponse de la variable de référence

- familiarisation avec les composants de l'ingénierie de contrôle industriel:

API Siemens comme régulateur numérique

Capteur de niveau intelligent avec interface IO-Link comme élément de mesure

Vanne de régulation électropneumatique avec positionneur comme actionneur



- avec RT 452: étudier le contrôle en cascade du niveau et du débit

- familiarisation avec IO-Link comme interface de communication pour les capteurs intelligents

norme standardisée, ouverte

transfert sans interférence des valeurs de mesure

échange de données de configuration

construction du système (dispositif IO-Link, maître IO-Link, API)

Techniques > Régulation > Systèmes industriels
Techniques > Génie des Procédés > Principes de base du génie des procédés > Systèmes industriels de régulation
Techniques > Génie des Procédés > Pilotes simples en génie des procédés > Systèmes industriels de régulation
Techniques > Maintenance - Productique > Régulation > Bases de la régulation - Systèmes industriels

Poids: 210 Kg
Delai de livraison estimé : 16 semaines
