Ref: EWTGUHM362
HM 362 Caractéristiques et comparaison des pompes, montage série parallèle (Réf. 070.36200)
Avec interface PC USB et logiciel inclus
Les essais servent à la familiarisation des différents types de pompes, telles que la pompe centrifuge et la pompe volumétrique.

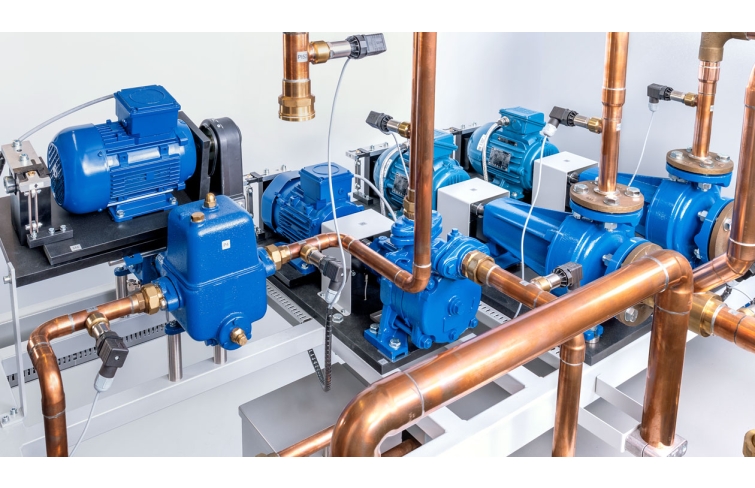

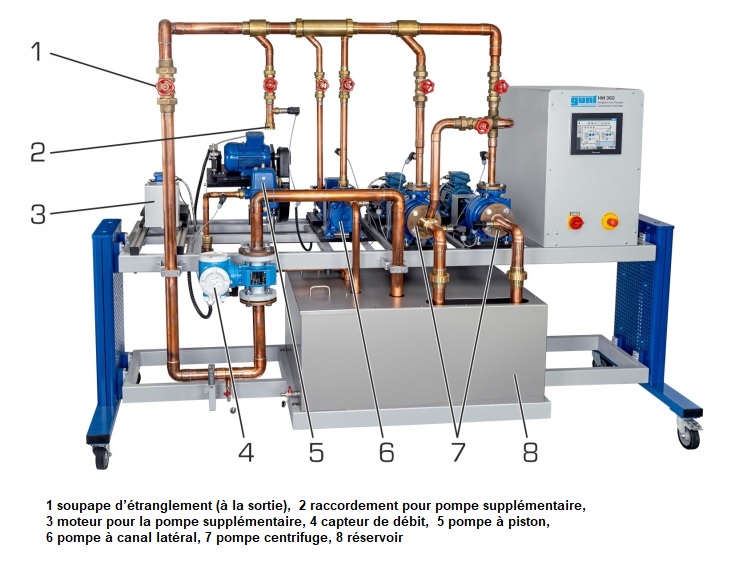

Le banc dessai HM 362 comporte deux pompes centrifuges, une pompe à piston utilisée comme pompe volumétrique et une pompe à canal latéral à amorçage automatique.
La pompe à canal latéral fonctionne principalement comme une pompe centrifuge et peut, en fonction du niveau, agir également comme une pompe volumétrique.
Dès lors, la particularité de la pompe à canal latéral est quelle peut être utilisée aussi pour travailler avec les gaz.

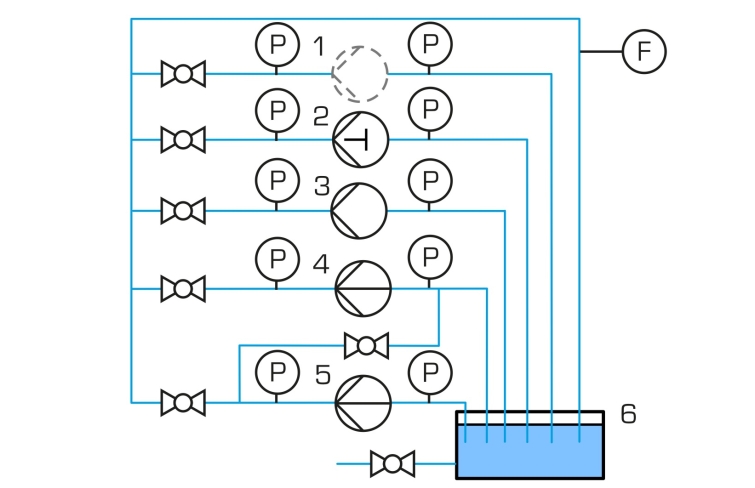

La pompe à étudier refoule leau dans un circuit fermé.
Les données de puissance de la pompe et les pertes de charge dans la tuyauterie en même temps enregistrées.
Les pompes centrifuges peuvent également être utilisées en étant montées en parallèle ou en série.
Chaque pompe est actionnée par son propre moteur triphasé.
La vitesse de rotation des moteurs des pompes centrifuges peut être ajustée variablement via un convertisseur de fréquence. Tous les moteurs sont à suspension pendulaire afin de pouvoir mesurer directement le couple.
Un emplacement libre est également équipé dun moteur triphasé à vitesse de rotation variable dont le sens de rotation est réversible.
Cet emplacement peut être utilisé pour le montage dune pompe quon voudrait étudier.
Le comportement en fonctionnement fondamental des différents types de pompes est étudié durant les essais.

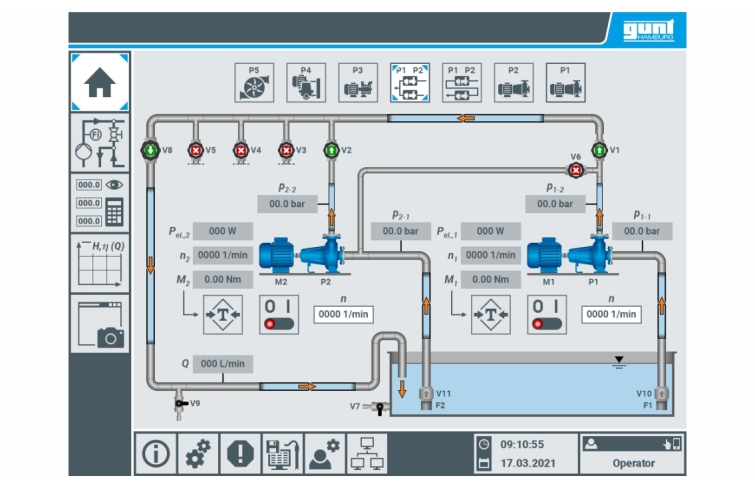

Le banc dessai est commandé et contrôlé par lAPI intégré avec écran tactile.
Grâce à un routeur intégré, le banc dessai peut être alternativement commandé et exploité par un dispositif terminal. Linterface utilisateur peut également être affichée sur 10 terminaux au maximum (screen mirroring).
Via lAPI, les valeurs de mesure peuvent être enregistrées en interne.
Laccès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC afin dy être exploitées à laide du logiciel GUNT.
Le banc dessai HM 362 comporte deux pompes centrifuges, une pompe à piston utilisée comme pompe volumétrique et une pompe à canal latéral à amorçage automatique.
La pompe à canal latéral fonctionne principalement comme une pompe centrifuge et peut, en fonction du niveau, agir également comme une pompe volumétrique.
Dès lors, la particularité de la pompe à canal latéral est quelle peut être utilisée aussi pour travailler avec les gaz.
La pompe à étudier refoule leau dans un circuit fermé.
Les données de puissance de la pompe et les pertes de charge dans la tuyauterie en même temps enregistrées.
Les pompes centrifuges peuvent également être utilisées en étant montées en parallèle ou en série.
Chaque pompe est actionnée par son propre moteur triphasé.
La vitesse de rotation des moteurs des pompes centrifuges peut être ajustée variablement via un convertisseur de fréquence. Tous les moteurs sont à suspension pendulaire afin de pouvoir mesurer directement le couple.
Un emplacement libre est également équipé dun moteur triphasé à vitesse de rotation variable dont le sens de rotation est réversible.
Cet emplacement peut être utilisé pour le montage dune pompe quon voudrait étudier.
Le comportement en fonctionnement fondamental des différents types de pompes est étudié durant les essais.
Le banc dessai est commandé et contrôlé par lAPI intégré avec écran tactile.
Grâce à un routeur intégré, le banc dessai peut être alternativement commandé et exploité par un dispositif terminal. Linterface utilisateur peut également être affichée sur 10 terminaux au maximum (screen mirroring).
Via lAPI, les valeurs de mesure peuvent être enregistrées en interne.
Laccès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC afin dy être exploitées à laide du logiciel GUNT.
Contenu didactique / Essais
étude et comparaison du comportement en fonctionnement de différents types de pompes:
pompes centrifuges
pompe à piston (pompe volumétrique)
pompe à canal latéral
enregistrement de la courbe caractéristique de la pompe
enregistrement de la courbe caractéristique de linstallation
détermination du rendement
étude et comparaison du montage en parallèle ou en série des pompes centrifuges
comparaison des types de pompes
screen mirroring: mise en miroir de linterface utilisateur sur 10 terminaux maximum
navigation dans le menu indépendante de la surface affichée sur lécran tactile
différents niveaux dutilisateurs sélectionnables sur le terminal: pour lobservation des essais ou pour la commande et lutilisation
étude et comparaison du comportement en fonctionnement de différents types de pompes:
pompes centrifuges
pompe à piston (pompe volumétrique)
pompe à canal latéral
enregistrement de la courbe caractéristique de la pompe
enregistrement de la courbe caractéristique de linstallation
détermination du rendement
étude et comparaison du montage en parallèle ou en série des pompes centrifuges
comparaison des types de pompes
screen mirroring: mise en miroir de linterface utilisateur sur 10 terminaux maximum
navigation dans le menu indépendante de la surface affichée sur lécran tactile
différents niveaux dutilisateurs sélectionnables sur le terminal: pour lobservation des essais ou pour la commande et lutilisation
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Pompes centrifuges
Techniques > Mécanique des fluides > Installations d'essai fluidiques
Techniques > Mécanique des fluides > Machines productrices de travail > Pompes centrifuges
Poids: 430 Kg
