HM 284 Montage en série et en parallèle de pompes (Réf. 070.28400)

Avec interface PC USB et logiciel inclus

Dans les installations complexes, il est possible d'utiliser des pompes montées en série ou en parallèle.
Les hauteurs de refoulement s'ajoutent pour le montage en série, et les débits de refoulement s'ajoutent pour le montage en parallèle.
L'appareil d'essai permet d'étudier le comportement caractéristique avec une pompe individuelle et pour l'action combinée de deux pompes.
Le HM 284 dispose d'un circuit d'eau fermé avec un réservoir d'eau et deux pompes centrifuges avec moteurs d'entraînement.
Sur l'un des moteurs, la vitesse de rotation peut être ajustée variablement via un convertisseur de fréquence, l'autre moteur peut être commuté en plus avec une vitesse de rotation fixe.
Les roues des deux pompes, intégrées dans des boîtiers transparents, peuvent être observées pendant le fonctionnement.
Des soupapes permettent de passer facilement du fonctionnement individuel, à celui en série ou en parallèle et inversement.
Afin de pouvoir analyser le comportement de l'installation, la résistance à l'écoulement est ajustée au moyen d'une soupape située dans la sortie de la pompe.
L'appareil d'essai est équipé de capteurs de pression et de débit.
La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du boîtier.
L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
Le raccordement au PC se fait par l'intermédiaire d'un câble USB.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Contenu didactique / Essais

- comportement en service des pompes centrifuges
-- avec une pompe
-- avec un montage en série
-- avec un montage en parallèle
- enregistrement de caractéristiques de la pompe
- détermination des rendements des pompes
- enregistrement de la caractéristique de l'installation

Les grandes lignes

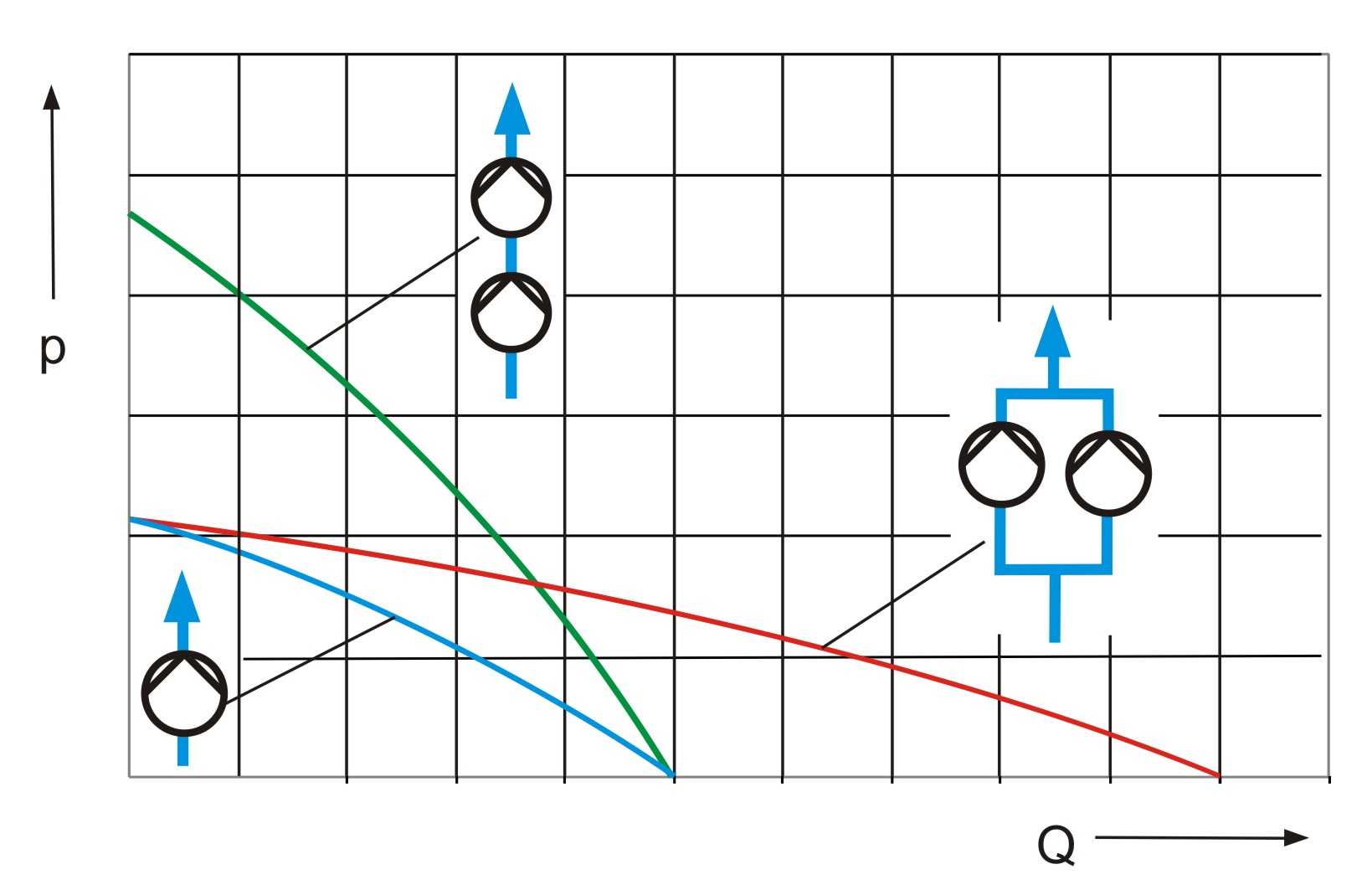

- Comportement caractéristique des pompes en fonctionnement individuel, montage en série ou montage en parallèle
- Circuit d'eau fermé

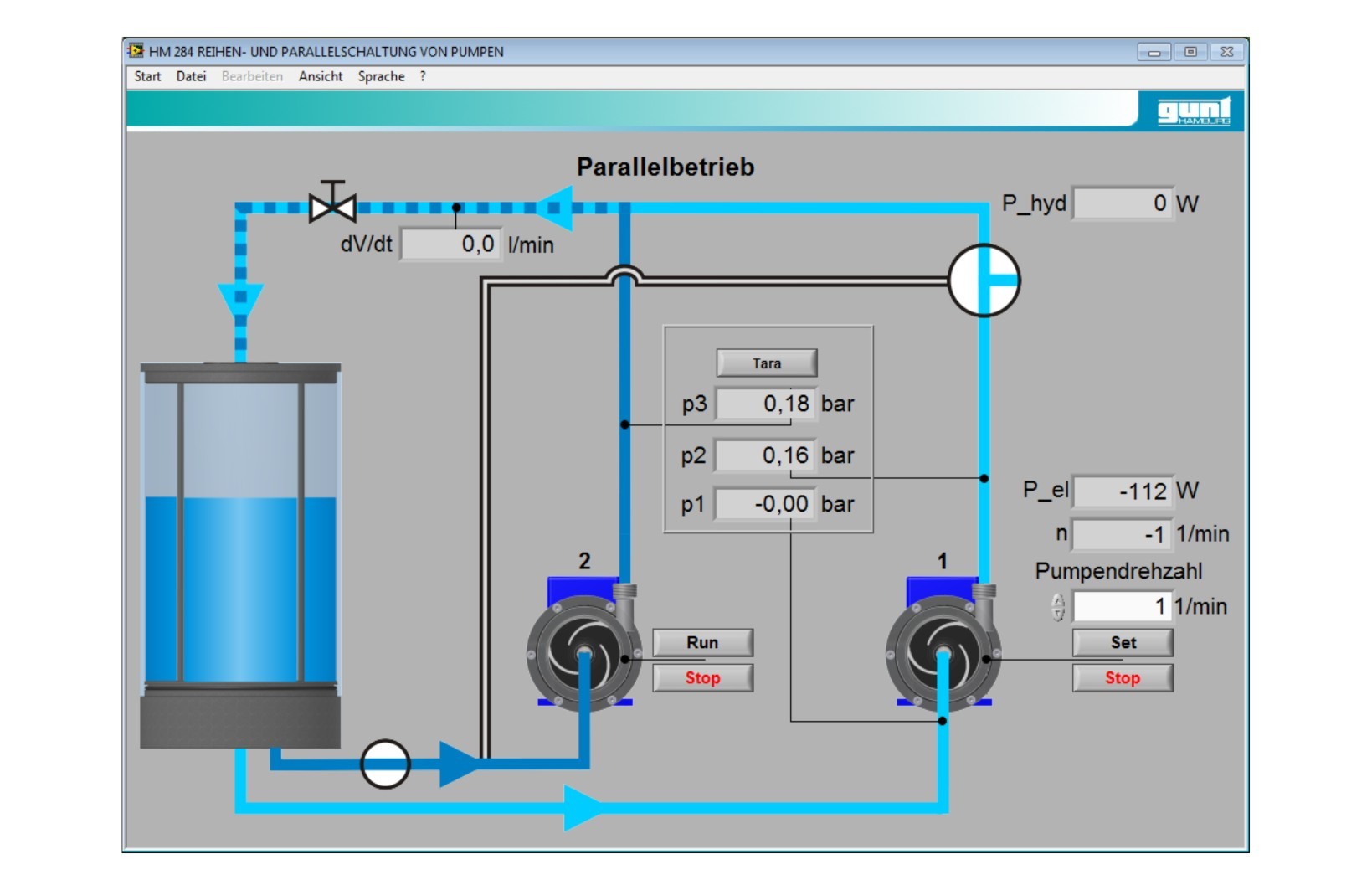

- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline

Caractéristiques techniques

Pompes centrifuges avec moteurs
- puissance absorbée: 370W chacune

Pompe à vitesse de rotation variable: 0...3300min ^-1^
- débit de refoulement max.: 40L/min
- hauteur de refoulement max.: 10m

Pompe à vitesse de rotation fixe: env. 2800min ^-1^
- débit de refoulement max.: 40L/min
- hauteur de refoulement max.: 10m

Réservoir d'eau: env. 15L

Plages de mesure
- pression (entrée): -1...1bar
- pression (sortie): 2x 0...5bar
- débit: 10...140L/min

Informations logistiques
Dimensions et poids
Lxlxh 670x600x670mm
Poids: env. 62kg

Necessaire au fonctionnement
230V, 50/60Hz

Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique

Poids: 62 Kg
Delai de livraison estimé : 5 semaines
