Dans des installations complexes, il est possible d'utiliser des pompes montées en série ou en parallèle.

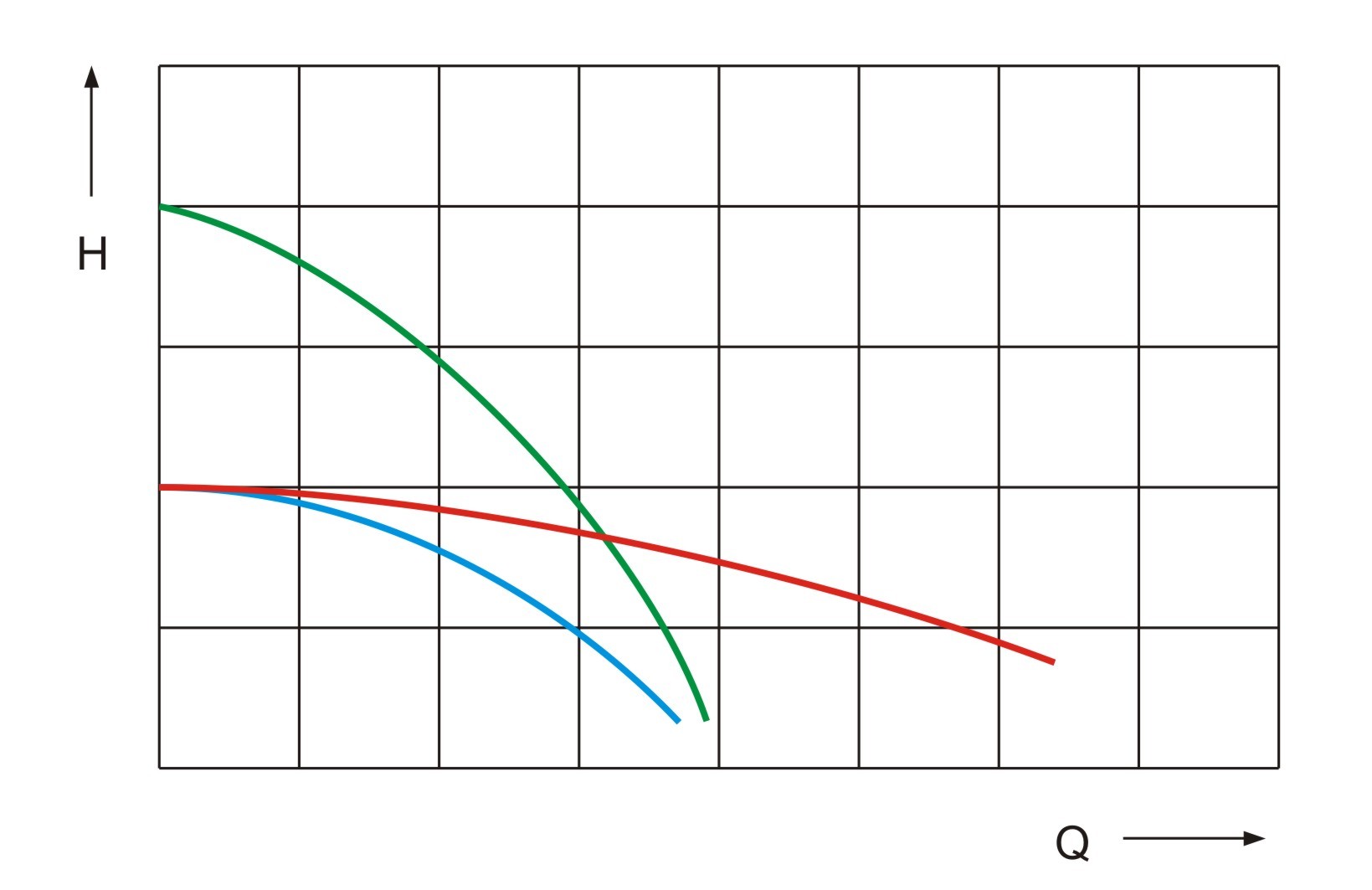

Dans ces cas, les hauteurs de refoulement s'ajoutent lorsqu'il s'agit de montage en série, alors que ce sont les débits de refoulement s'ajoutent lorsqu'il s'agit de montage en parallèle.
La montage en série et en parallèle de pompes se conduit come la montages en série et en parallèle de résistivités en circuits.
La pompe est équivalent avec la résistivité, l'écoulement avec le courant de conduction et la hauteur de refoulement avec la tension.
Avec le HM 150.16, les pompes sont étudiées individuellement, dans des montages en série et dans des montages en parallèle

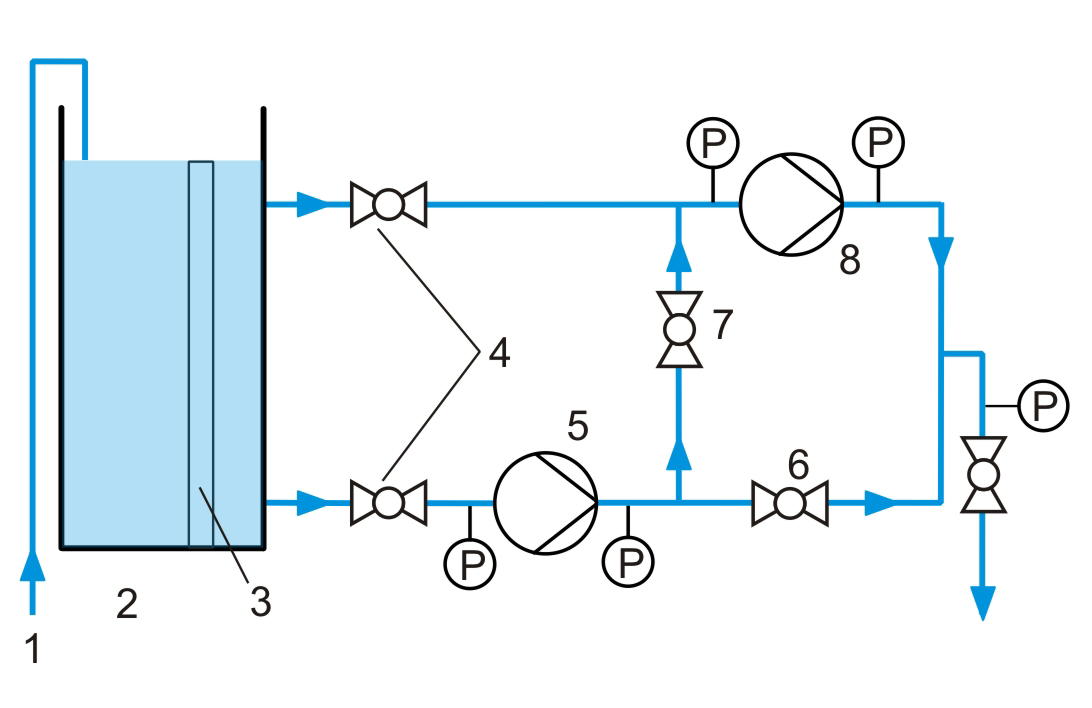

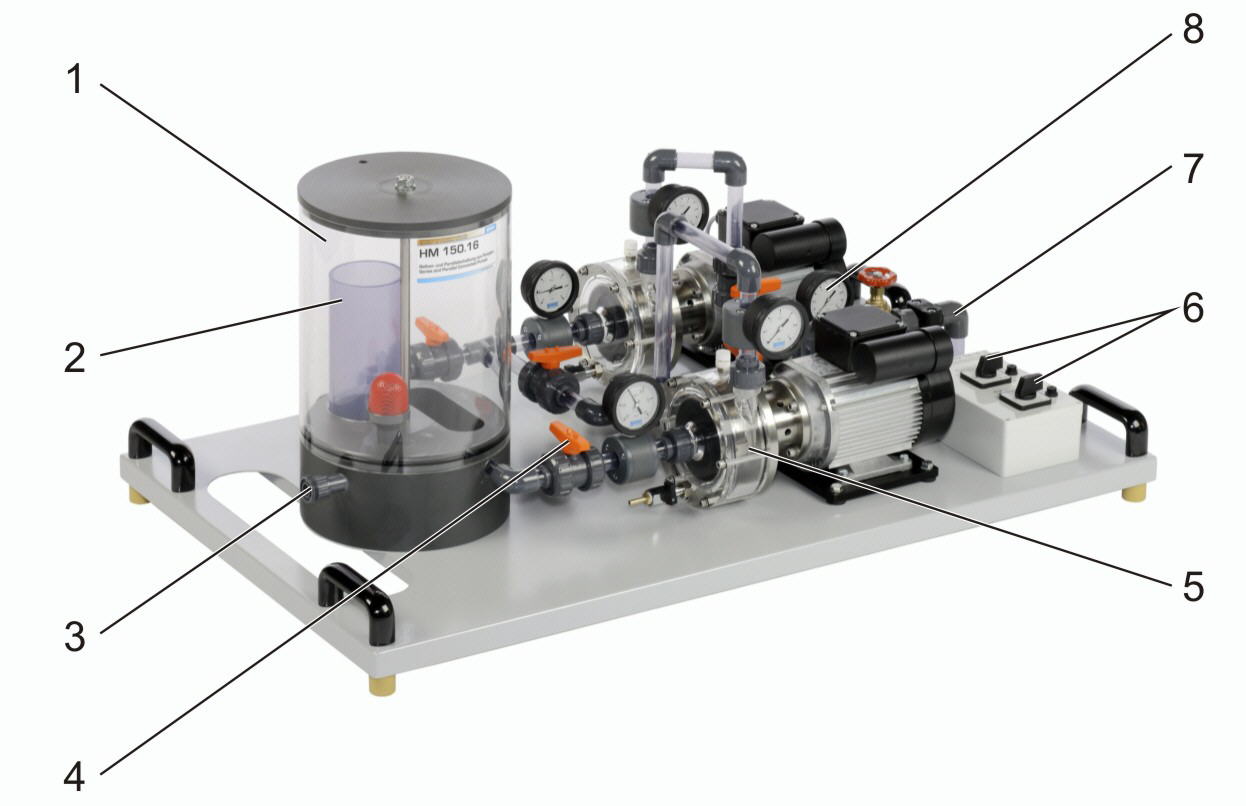

L'appareil dessai comprend deux pompes centrifuges de même type et un réservoir d'aspiration avec trop-plein.
Le trop-plein assure une hauteur d'aspiration constante dans le réservoir indépendamment de l'alimentation en eau.
Les robinets à tournant sphérique situés dans les conduites permettent de passer facilement du montage en parallèle au montage en série et vice et versa.
Les pressions à l'entrée et à la sortie des deux pompes sont affichées sur manomètres.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Turbomachines
Techniques > Mécanique des fluides > Machines productrices de travail > Pompes centrifuges
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Turbomachines
Formations > CPGE > Mecanique

Poids: 62 Kg
Delai de livraison estimé : 5 semaines
