Ref: EWTGUHM150.04
HM 150.04 Pompe centrifuge (Réf. 070.15004)
Enregistrement de la caractéristique typique d'une pompe - Nécessite le HM 150
Les pompes centrifuges sont des turbomachines qui sont utilisées pour l'acheminement de fluides.
Le HM 150.04 permet d'étudier le fonctionnement d'une pompe centrifuge et d'enregistrer une caractéristique typique de pompe.

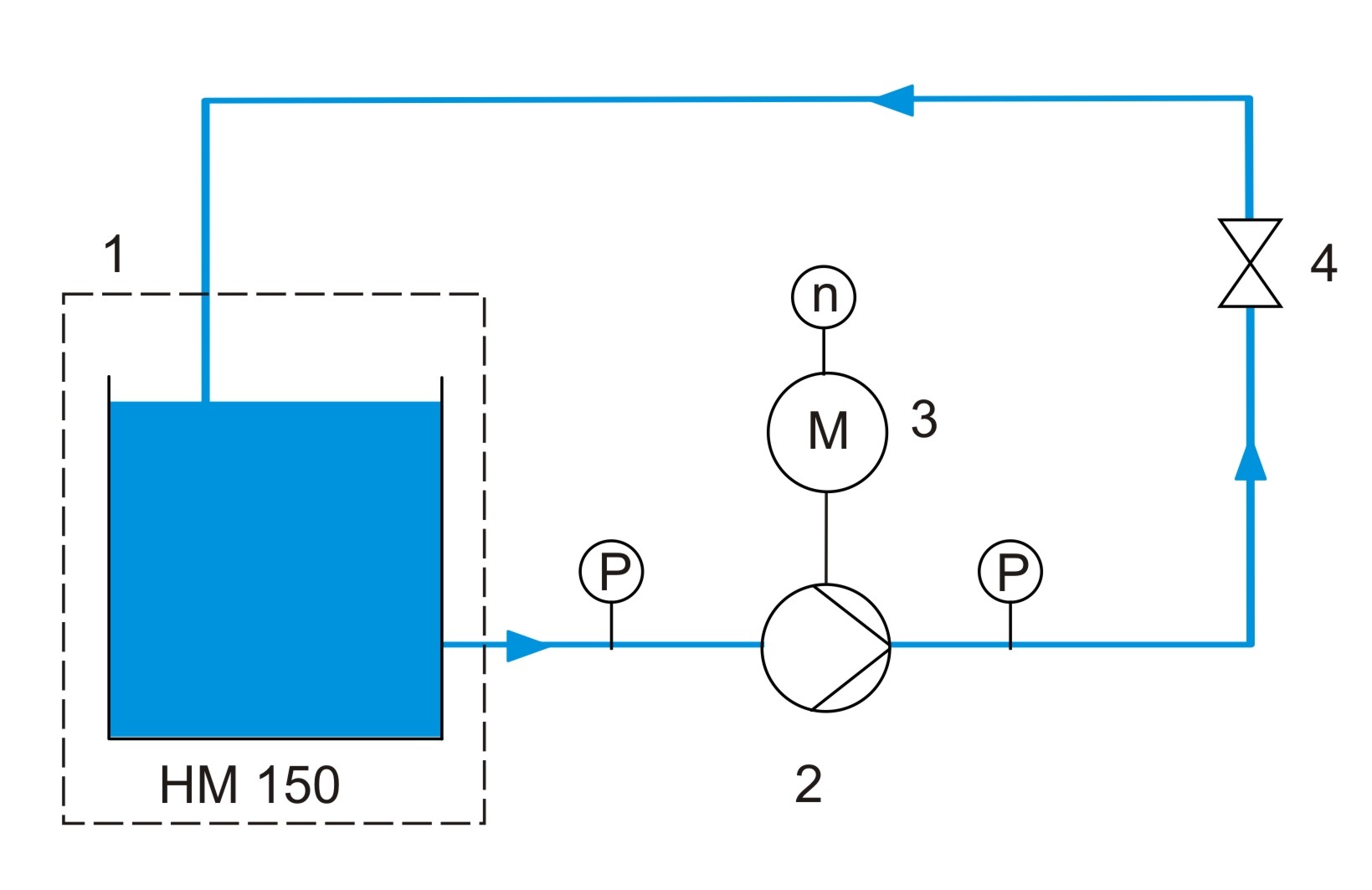

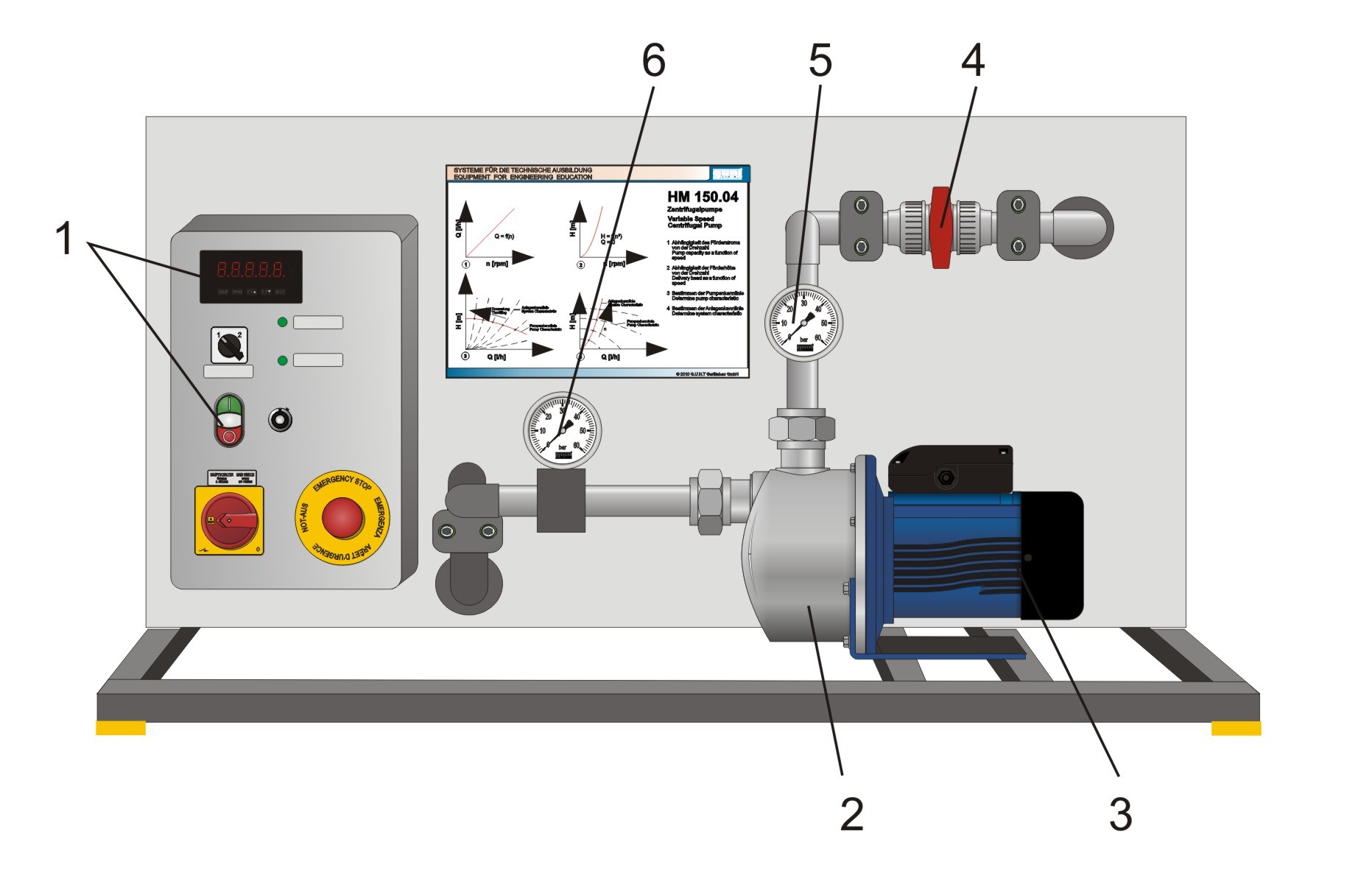

L'appareil dessai comprend une pompe centrifuge auto-amorçante, un robinet à tournant sphérique du côté sortie et des manomètres du côté d'entrée et du côté sortie.
L'entraînement est effectué au moyen d'un moteur asynchrone.
La vitesse de rotation est ajustable en continu par un convertisseur de fréquence.
La hauter de refoulement est ajustée à l'aide d'un robinet à tournant sphérique.
Au cours des essais, le comportement en service de la pompe en fonction du débit de refoulement est étudié et représenté sur des caractéristiques.
La vitesse de rotation et la puissance électrique du moteur sont affichées numériquement.
Les pressions à l'entrée et à la sortie sont affichées sur deux manomètres.
L'appareil dessai se place facilement et en toute sécurité sur le plan de travail du module de base HM 150.
La pompe aspire l'eau du réservoir du module de base HM 150.
Le retour de l'eau dans le réservoir de mesure de HM 150 permet de déterminer le débit volumétrique.
Le HM 150.04 permet d'étudier le fonctionnement d'une pompe centrifuge et d'enregistrer une caractéristique typique de pompe.
L'appareil dessai comprend une pompe centrifuge auto-amorçante, un robinet à tournant sphérique du côté sortie et des manomètres du côté d'entrée et du côté sortie.
L'entraînement est effectué au moyen d'un moteur asynchrone.
La vitesse de rotation est ajustable en continu par un convertisseur de fréquence.
La hauter de refoulement est ajustée à l'aide d'un robinet à tournant sphérique.
Au cours des essais, le comportement en service de la pompe en fonction du débit de refoulement est étudié et représenté sur des caractéristiques.
La vitesse de rotation et la puissance électrique du moteur sont affichées numériquement.
Les pressions à l'entrée et à la sortie sont affichées sur deux manomètres.
L'appareil dessai se place facilement et en toute sécurité sur le plan de travail du module de base HM 150.
La pompe aspire l'eau du réservoir du module de base HM 150.
Le retour de l'eau dans le réservoir de mesure de HM 150 permet de déterminer le débit volumétrique.
Contenu didactique / Essais
Familiarisation avec le comportement en service et avec les données caractéristiques d'une pompe centrifuge
- enregistrement de la caractéristique d'une pompe à vitesse de rotation constante de la pompe
-- mesure des pressions d'entrée et de sortie
-- détermination du débit de refoulement

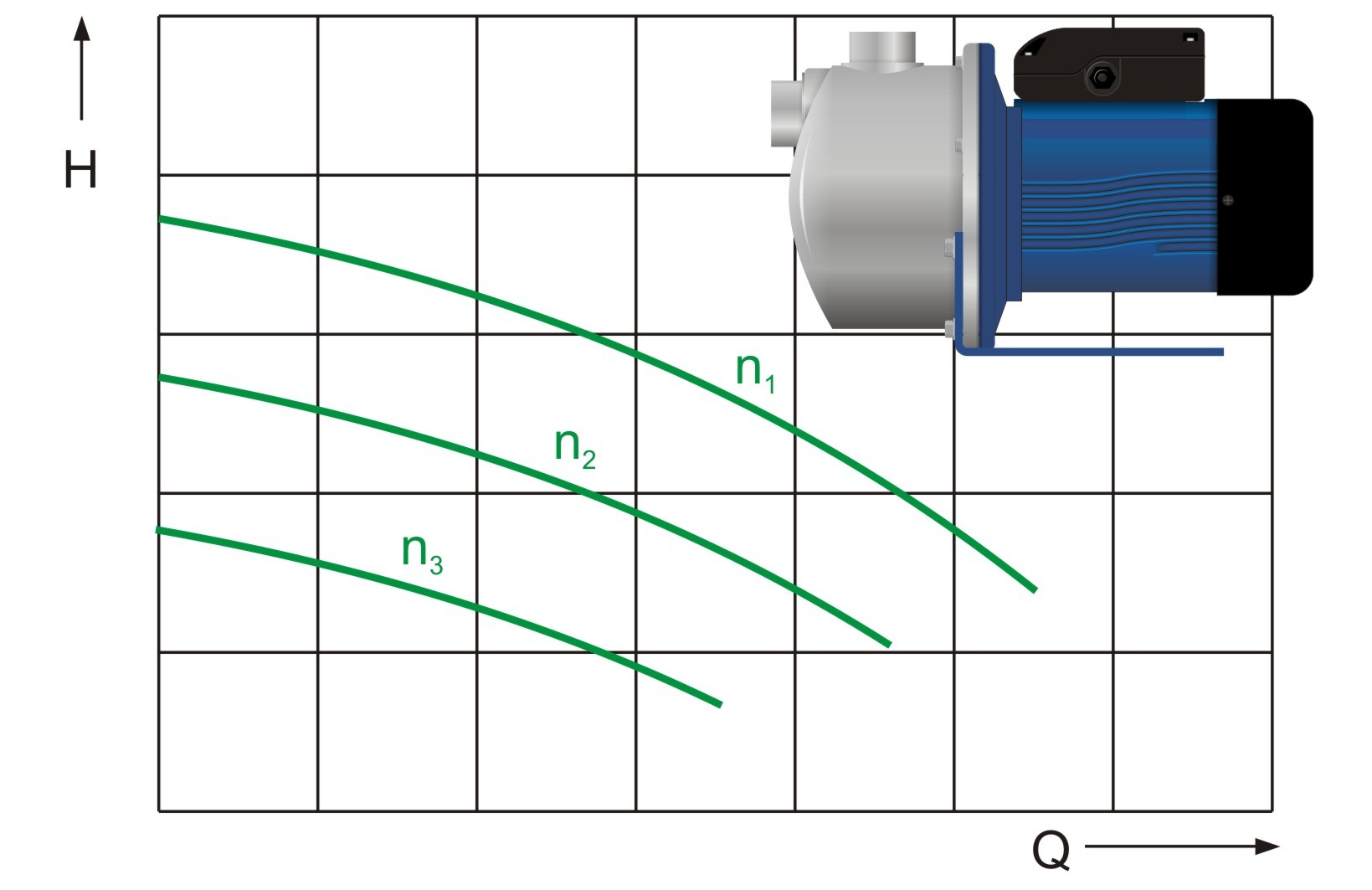

- enregistrement des caractéristiques de la pompe pour différentes vitesses de rotation
- détermination des évolutions de performance et de rendement
-- mesure de la puissance d'entraînement électrique
-- détermination de la puissance hydraulique
-- calcul du rendement
Les grandes lignes
- caractéristique d'une pompe centrifuge
- vitesse de rotation variable avec convertisseur de fréquence
Les caractéristiques techniques
Pompe centrifuge, auto-amorçante
- débit de refoulement max.: 3000L/h
- hauteur de refoulement max.: 36,9m
Moteur asynchrone
- puissance nominale: 370W
Plages de mesure
- pression (sortie): -1...5bar
- pression (entrée): -1...1,5bar
- vitesse: 0...3000min^-1^
- puissance: 0...1000W
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase, 120V, 60Hz, 1 phase
Familiarisation avec le comportement en service et avec les données caractéristiques d'une pompe centrifuge
- enregistrement de la caractéristique d'une pompe à vitesse de rotation constante de la pompe
-- mesure des pressions d'entrée et de sortie
-- détermination du débit de refoulement
- enregistrement des caractéristiques de la pompe pour différentes vitesses de rotation
- détermination des évolutions de performance et de rendement
-- mesure de la puissance d'entraînement électrique
-- détermination de la puissance hydraulique
-- calcul du rendement
Les grandes lignes
- caractéristique d'une pompe centrifuge
- vitesse de rotation variable avec convertisseur de fréquence
Les caractéristiques techniques
Pompe centrifuge, auto-amorçante
- débit de refoulement max.: 3000L/h
- hauteur de refoulement max.: 36,9m
Moteur asynchrone
- puissance nominale: 370W
Plages de mesure
- pression (sortie): -1...5bar
- pression (entrée): -1...1,5bar
- vitesse: 0...3000min^-1^
- puissance: 0...1000W
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase, 120V, 60Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1100x640x600mm
Poids: env. 46kg
Nécessaire au fonctionnement
HM 150 (circuit d'eau fermé)
Liste de livraison
1 appareil d'essai
1 documentation didactique
Lxlxh: 1100x640x600mm
Poids: env. 46kg
Nécessaire au fonctionnement
HM 150 (circuit d'eau fermé)
Liste de livraison
1 appareil d'essai
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Turbomachines
Techniques > Mécanique des fluides > Machines productrices de travail > Pompes centrifuges
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Turbomachines
Poids: 46 Kg Delai de livraison estimé : 5 semaines
