HM 299 Comparaison entre machines volumétriques et turbomachines réceptrices (Réf. 070.29900)
Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\sl264\slmult1\fs16\lang1036 Les machines réceptrices transmettent le travail mécanique absorbé à un milieu liquide ou gazeux.
On les répartit en machines volumétriques et turbomachines réceptrices en fonction de leur mode de fonctionnement.
Pour les débits volumétriques élevés, les turbomachines telles que les pompes centrifuges présentent plus d´ avantages, tandis que pour les faibles débits volumétriques, on leur préférera les machines à piston.
Le banc d´ essai HM 299 permet de comparer différentes machines réceptrices pour des milieux liquides ou gazeux.

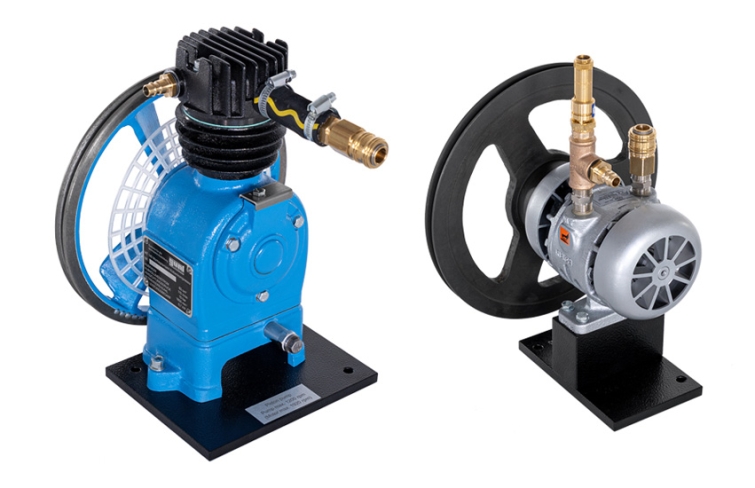

La liste de livraison comprend une turbomachine réceptrice et quatre machines volumétriques réceptrices, ayant chacune deux pistons rotatifs et deux pistons oscillants.

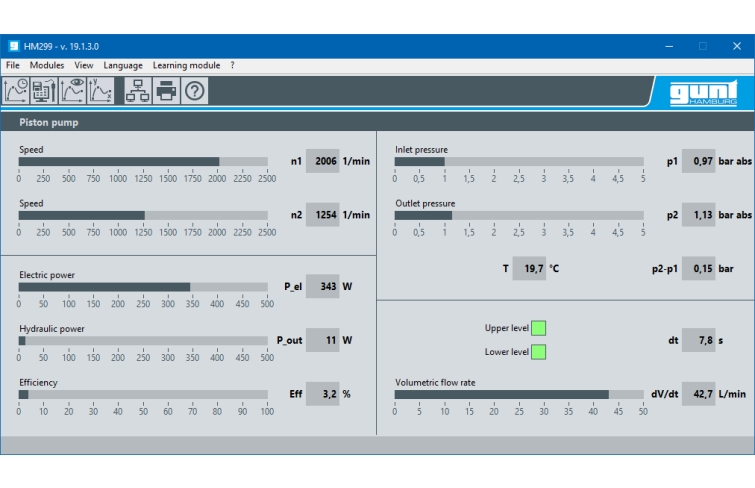

Le logiciel pour l´ acquisition des données et la visualisation rend les essais particulièrement parlants et assure une réalisation rapide des essais et des résultats fiables.

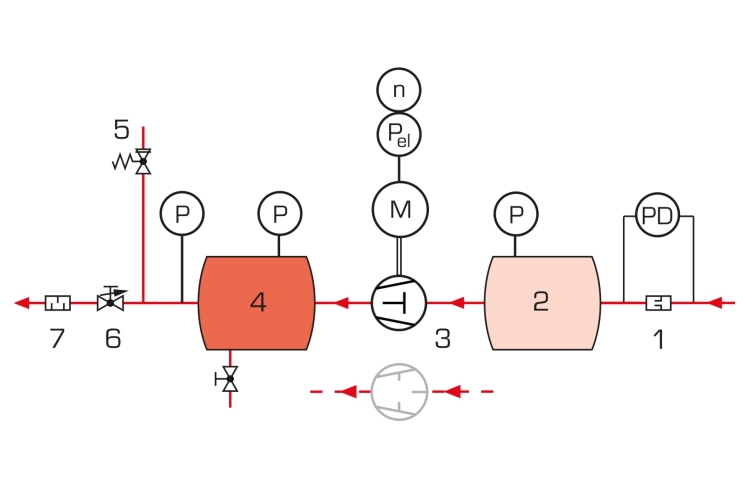

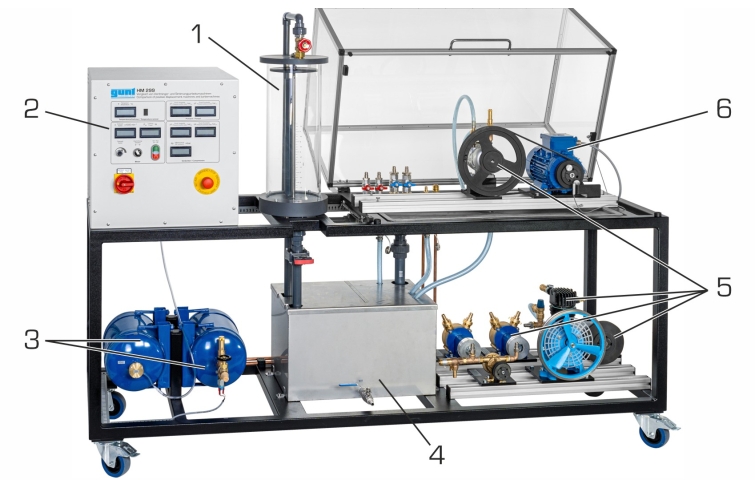

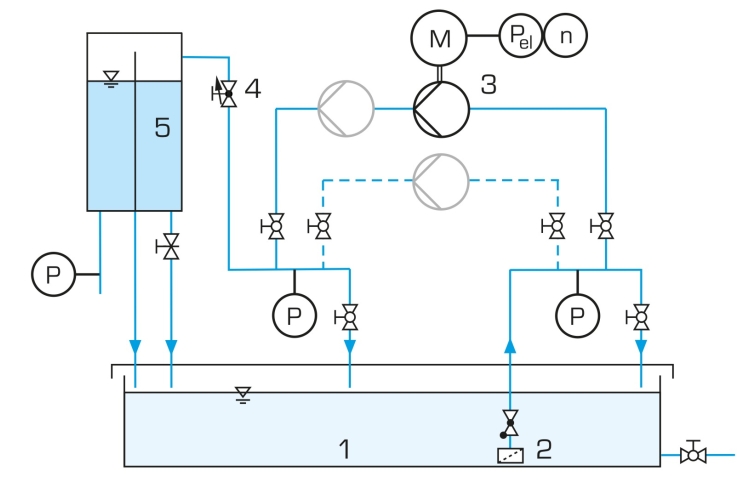

Le HM 299 comprend un moteur d´ entraînement avec ajustage de la vitesse de rotation, un entraînement à courroie et un capot de protection, deux réservoirs sous pression pour les essais avec des compresseurs ainsi que deux réservoirs d´ eau pour les essais avec des pompes. Chaque machine réceptrice est montée sur une plaque et peut être intégrée facilement au banc d´ essai. L´ entraînement est effectué au moyen d´ un entraînement à courroie. Les pompes sont reliées avec des flexibles à accouplement rapide au banc d´ essai pour former un circuit d´ eau fermé. Des capteurs enregistrent les pressions à l´ entrée et à la sortie, la température, la vitesse de rotation et la puissance
du moteur. Le débit respectif est déterminé de manière indirecte par l´ intermédiaire du niveau (eau) ou du tube de Venturi (air).
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
