Les pompes à piston font partie du groupe des pompes volumétriques.

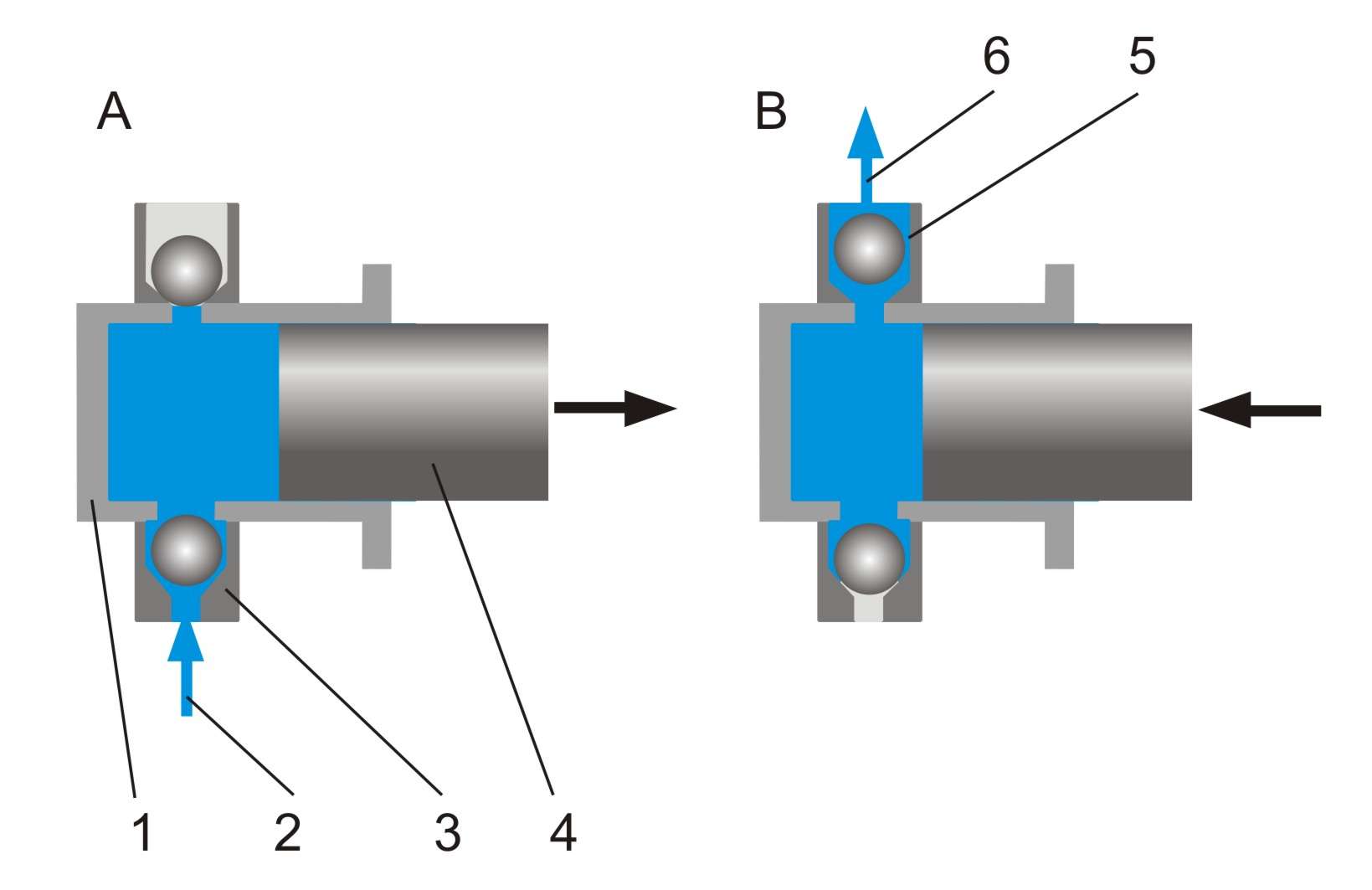

Elles transportent le fluide par le biais d'un mouvement de va-et-vient du piston dans l'espace de travail de la pompe baptisé course.
La course produit un effet d'aspiration et de refoulement permettant de transporter l'eau.
Les pompes à piston sont utilisées lorsque des pressions élevées doivent être générées.
Leur débit de refoulement ne dépend pratiquement pas de la hauteur de refoulement et est uniquement déterminé par la vitesse de rotation.
Leur comportement d'aspiration est excellent.
L'appareil d'essai permet de réaliser des essais de base afin d'étudier le comportement en service et de déterminer les principales grandeurs caractéristiques des pompes à piston.

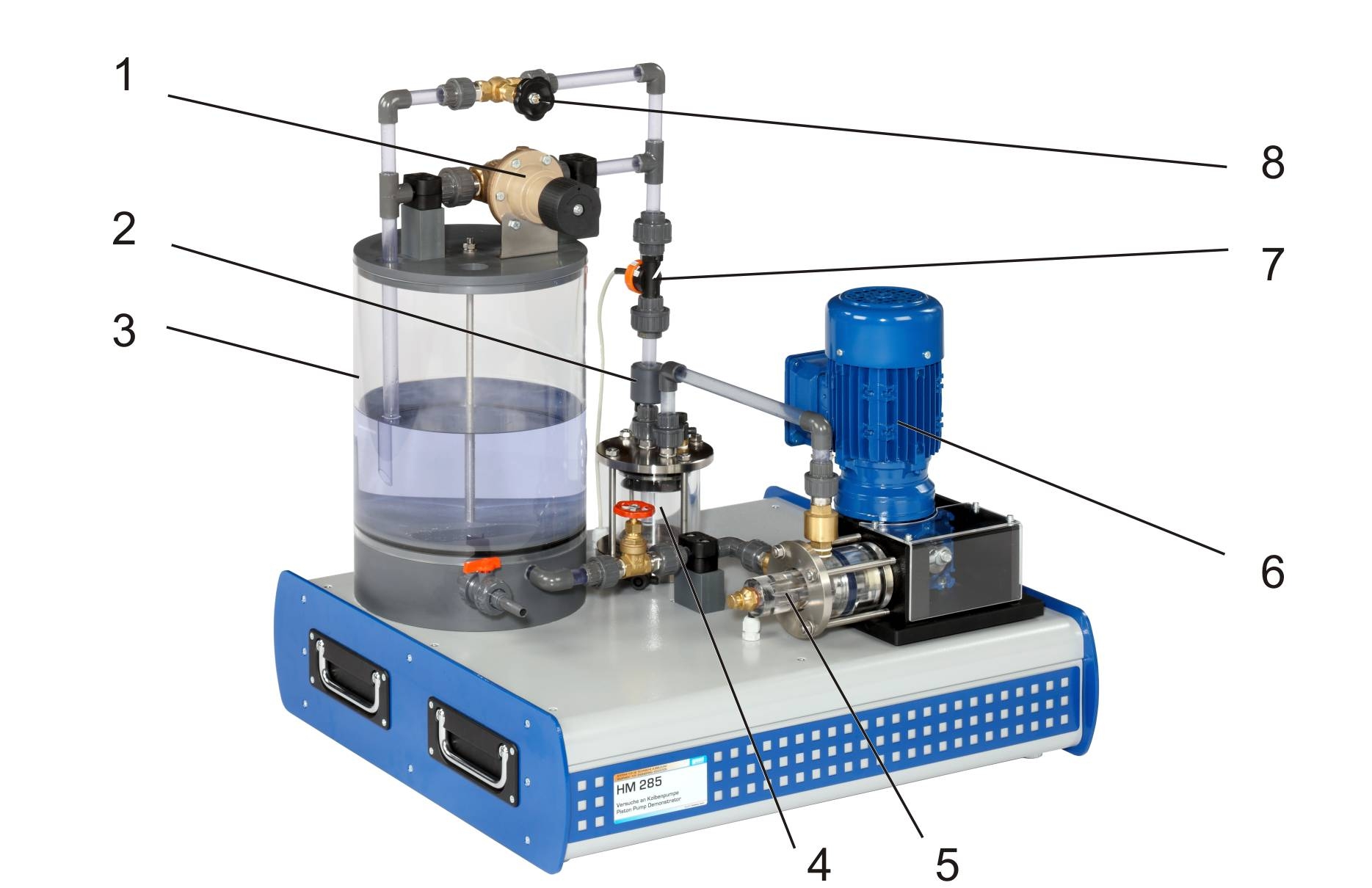

Le HM 285 dispose d'un circuit d'eau fermé avec un réservoir d'eau ainsi que d'une pompe à piston à vitesse de rotation variable via un convertisseur de fréquence et d'un réservoir à air.
Le piston de la pompe, intégré dans un boîtier transparent, peut être observé pendant le fonctionnement.

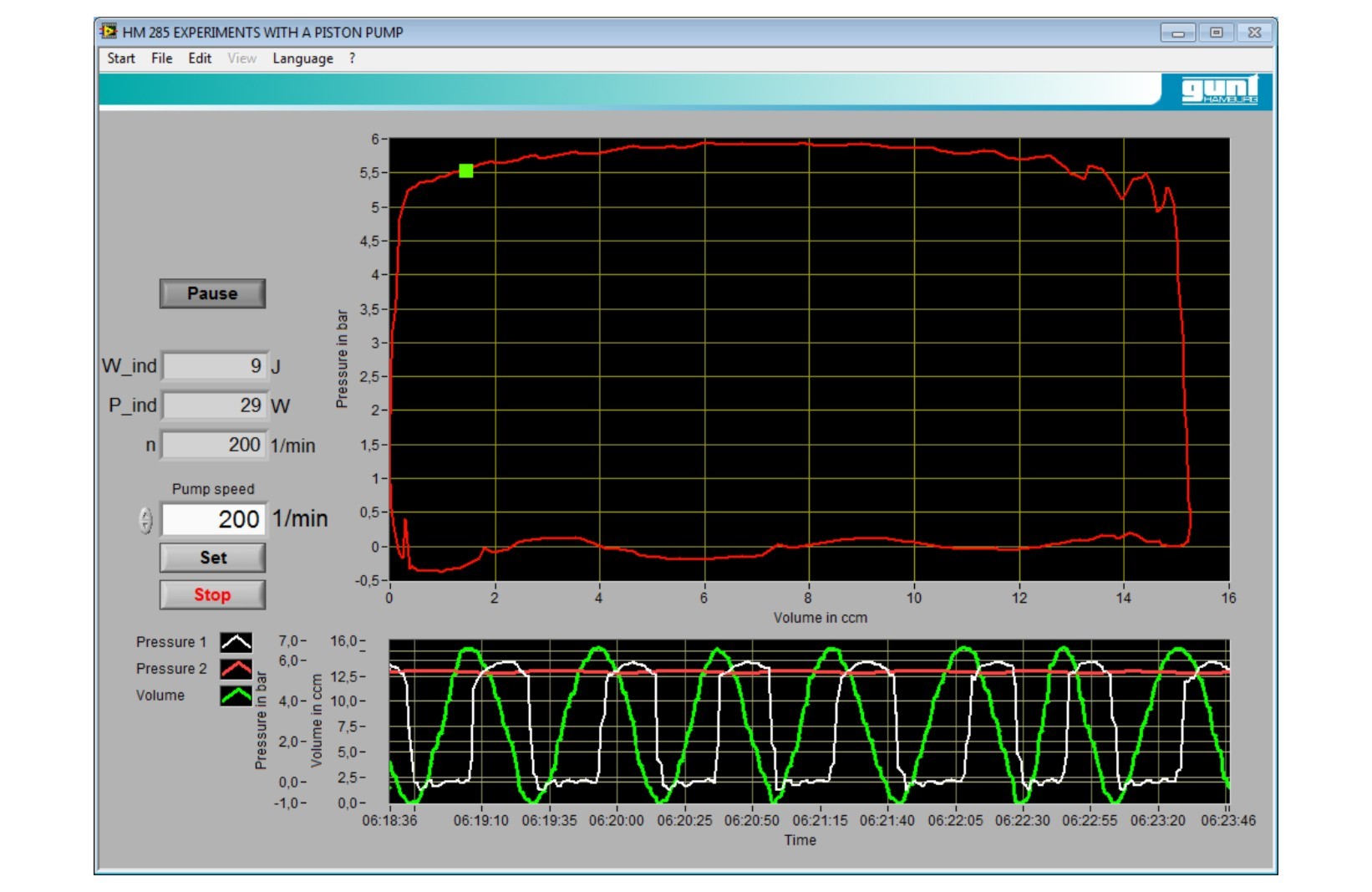

Le cycle qui se produit ici (aspiration et refoulement de l'eau) peut être visualisé dans le diagramme p,V.
Le réservoir à air permet d'amortir l'évolution ondulée de la pression de la pompe.
La soupape à pointeau et la soupape de décharge servent à ajuster le débit de refoulement et la hauteur de refoulement.
L'appareil d'essai est équipé de capteurs de mesure de la pression et de débit.
Un capteur de pression à la sortie de la pompe et un second à
l'intérieur du cylindre mesurent la pression.
Un détecteur d'inclinaison permet de déterminer la position de la tige du piston et de définir ainsi le volume du cylindre.
La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du boîtier.
L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
Le raccordement au PC se fait par l'intermédiaire d'un câble USB.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Pompes volumétriques
Techniques > Mécanique des fluides > Machines productrices de travail > Pompes volumétriques

Poids: 49 Kg
Delai de livraison estimé : 5 semaines
