HM 286 Essais sur une pompe à engrenages (Réf. 070.28600)
Avec interface PC USB et logiciel inclus
Les pompes à engrenages font partie du groupe des pompes volumé triques avec dé bit de refoulement continu.

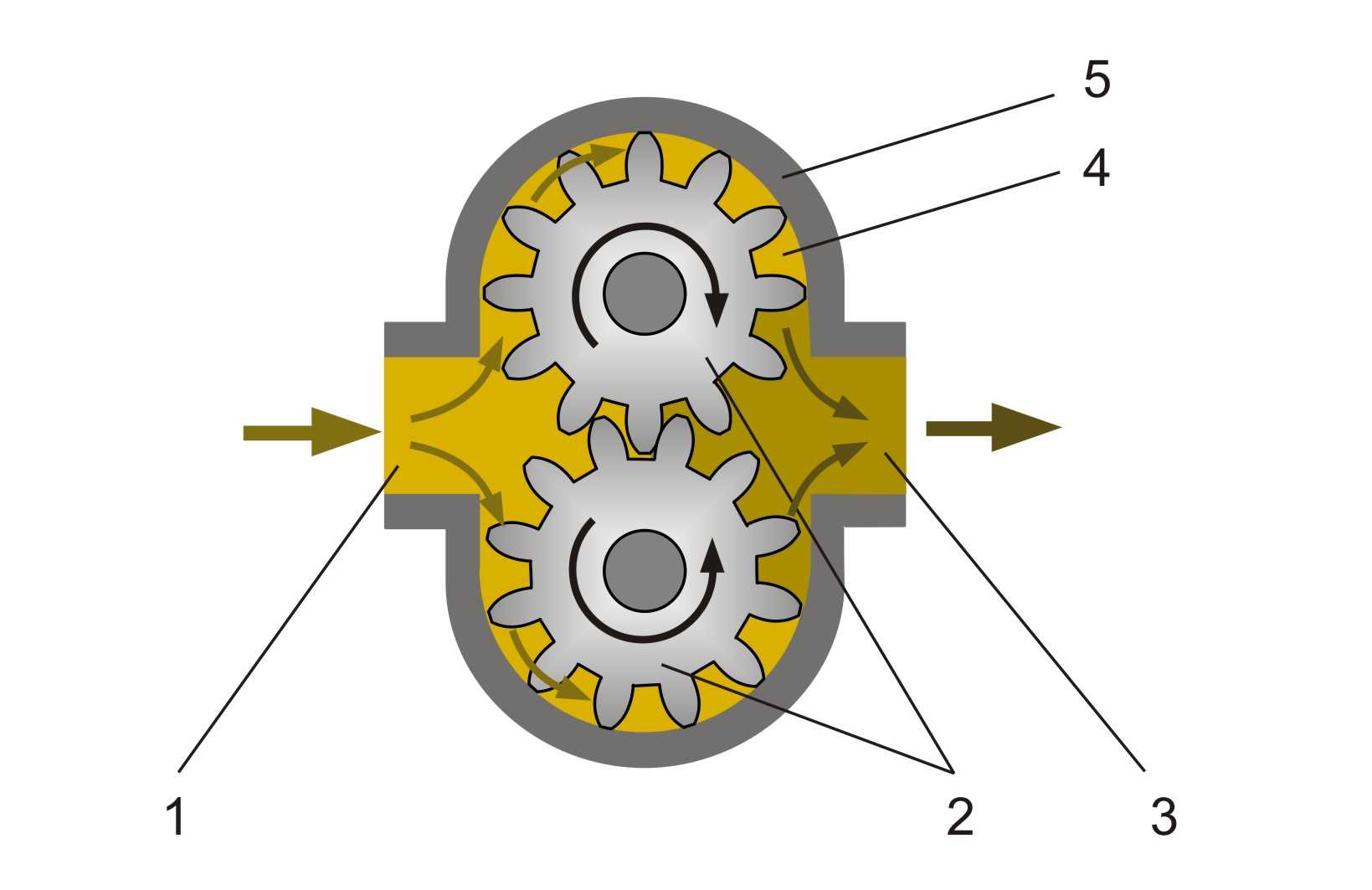

Deux engrenages tournant en sens inverse acheminent le fluide.
Le fluide acheminé se trouve entre le boî tier et les interstices des dents.
Le dé bit de refoulement faible en pulsations augmente de maniè re liné aire avec la vitesse de rotation.
Ces pompes sont particuliè rement adapté es à la production de pressions moyennes à de faibles valeurs de dé bit.
L'appareil d'essai permet de ré aliser des essais de base afin d'é tudier le comportement en service et de dé terminer les principales grandeurs caracté ristiques des pompes à engrenages.

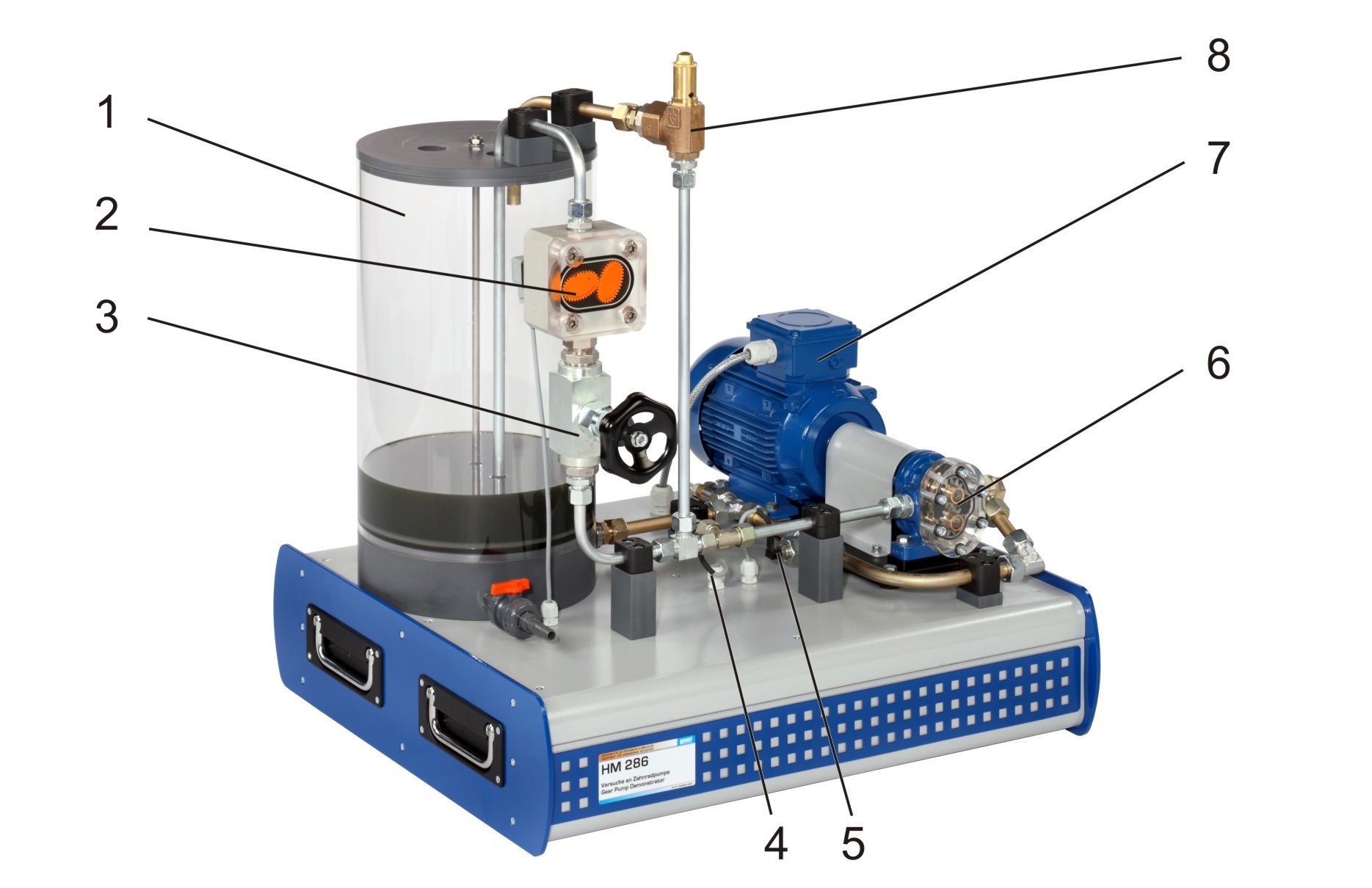

Le HM 286 dispose d'un circuit fermé avec un ré servoir et une pompe à engrenages avec entraî nement à vitesse de rotation variable via un convertisseur de fré quence.

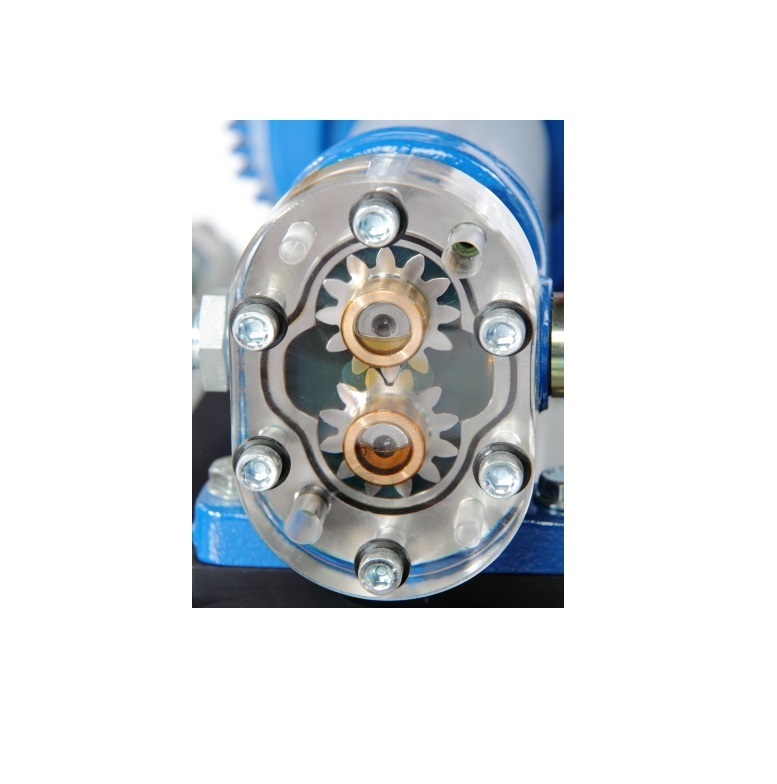

Les engrenages de la pompe, inté gré s dans un boî tier transparent, peuvent ê tre observé s pendant le fonctionnement.
La soupape à pointeau et la soupape de dé charge servent à ajuster le dé bit de refoulement et la hauteur de refoulement.
C'est l'huile qui est utilisé e comme moyen d'acheminement.
L'appareil d'essai est é quipé de capteurs de mesure de la pression et de la tempé rature.
Le dé bitmè tre à roues ovales est particuliè rement bien adapté à la mesure pré cise du dé bit des liquides visqueux.
Il fonctionne selon le principe du refoulement avec deux engrenages ovales de pré cision.
La technique de mesure basé e sur un microprocesseur est bien
proté gé e à l'inté rieur du boî tier. L'association du logiciel GUNT et du microprocesseur pré sente tous les avantages offerts par la ré alisation et l'é valuation d'essais assisté es par ordinateur.
Le raccordement au PC se fait par l'intermé diaire d'un câ ble USB.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Deux engrenages tournant en sens inverse acheminent le fluide.
Le fluide acheminé se trouve entre le boî tier et les interstices des dents.
Le dé bit de refoulement faible en pulsations augmente de maniè re liné aire avec la vitesse de rotation.
Ces pompes sont particuliè rement adapté es à la production de pressions moyennes à de faibles valeurs de dé bit.
L'appareil d'essai permet de ré aliser des essais de base afin d'é tudier le comportement en service et de dé terminer les principales grandeurs caracté ristiques des pompes à engrenages.
Le HM 286 dispose d'un circuit fermé avec un ré servoir et une pompe à engrenages avec entraî nement à vitesse de rotation variable via un convertisseur de fré quence.
Les engrenages de la pompe, inté gré s dans un boî tier transparent, peuvent ê tre observé s pendant le fonctionnement.
La soupape à pointeau et la soupape de dé charge servent à ajuster le dé bit de refoulement et la hauteur de refoulement.
C'est l'huile qui est utilisé e comme moyen d'acheminement.
L'appareil d'essai est é quipé de capteurs de mesure de la pression et de la tempé rature.
Le dé bitmè tre à roues ovales est particuliè rement bien adapté à la mesure pré cise du dé bit des liquides visqueux.
Il fonctionne selon le principe du refoulement avec deux engrenages ovales de pré cision.
La technique de mesure basé e sur un microprocesseur est bien
proté gé e à l'inté rieur du boî tier. L'association du logiciel GUNT et du microprocesseur pré sente tous les avantages offerts par la ré alisation et l'é valuation d'essais assisté es par ordinateur.
Le raccordement au PC se fait par l'intermé diaire d'un câ ble USB.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Contenu didactique / Essais
- principe de fonctionnement d'une pompe à engrenages
- enregistrement de caracté ristiques de la pompe
- rapport entre la hauteur de refoulement et la vitesse de rotation
- influence de la limitation de la pression
- dé termination des rendements
Les grandes lignes
- Modè le illustratif d'une pompe à engrenages
- Circuit d'huile fermé

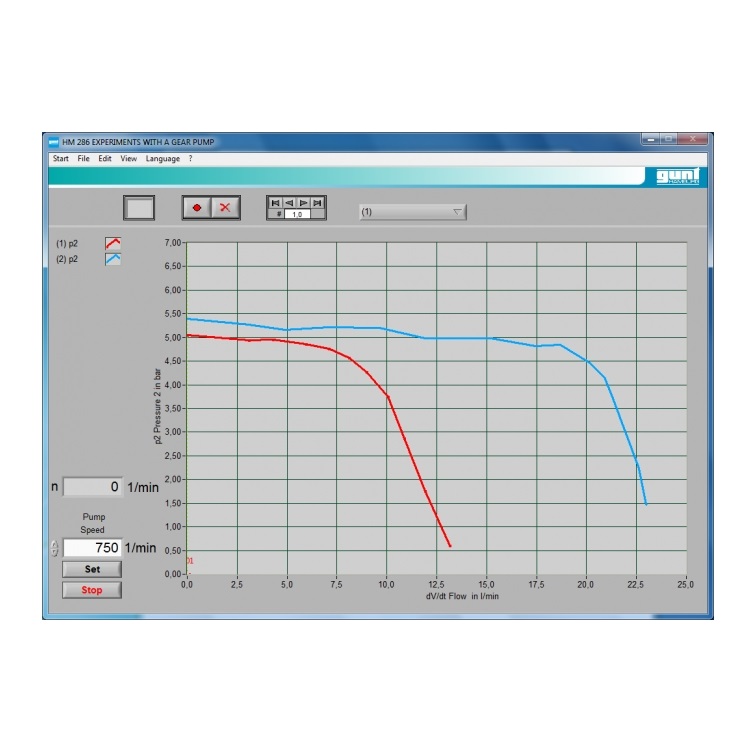

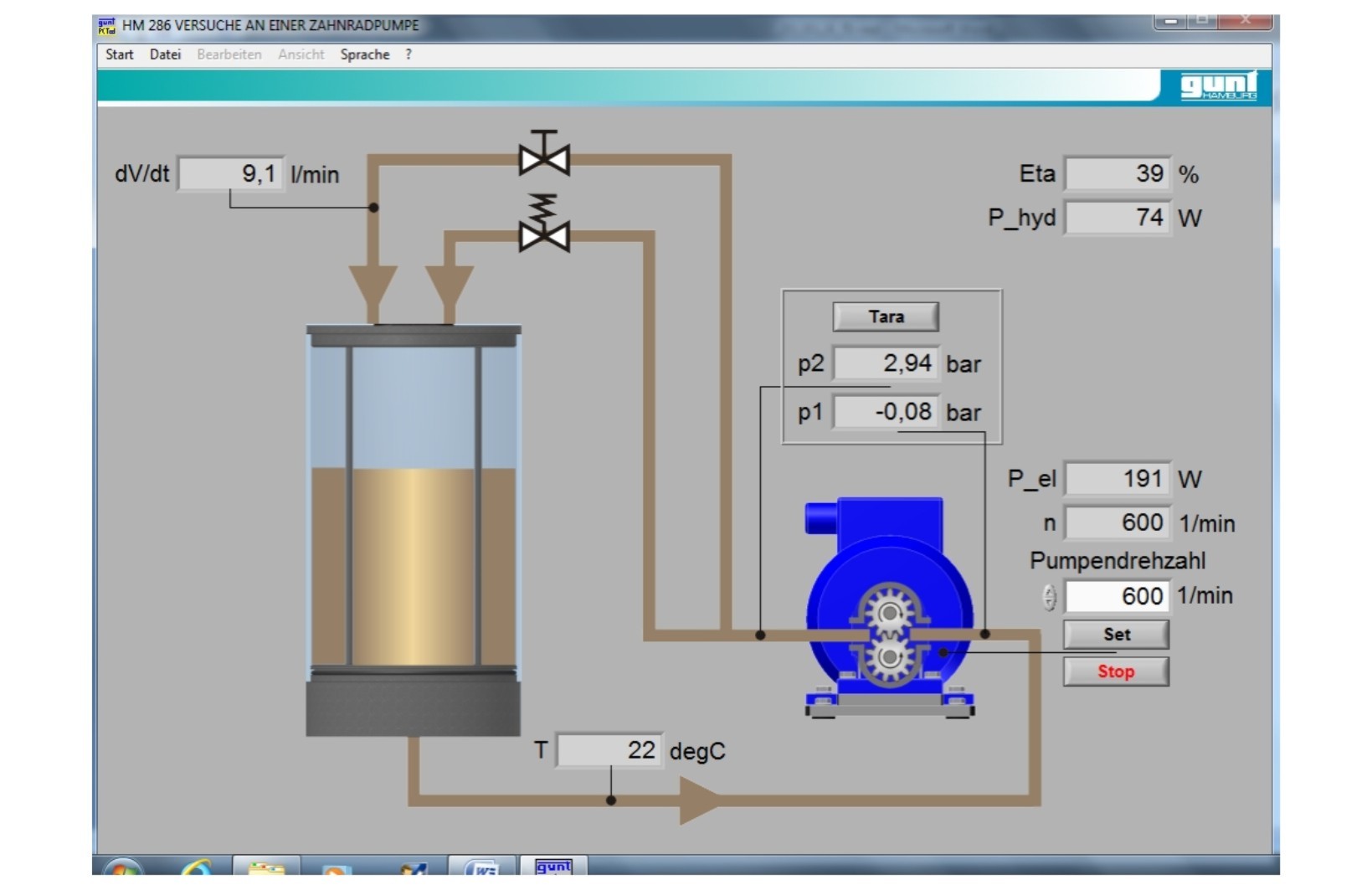

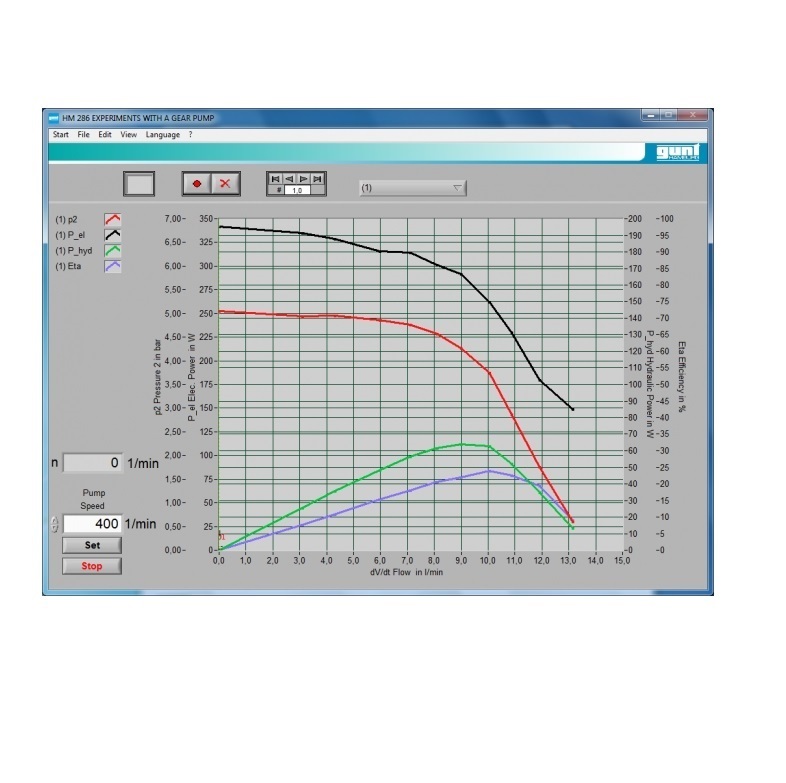

- Logiciel GUNT pour l'acquisition des donné es, la visualisation et la commande
- É lé ment des machines à fluide GUNT-Labline
Les caracté ristiques techniques
Pompe à engrenages à vitesse de rotation variable via un convertisseur de fré quence
- puissance absorbé e: 370W
- vitesse de rotation nominale: 200...1000min ^-1^
- dé bit de refoulement max.: 15cm³ /tour
- hauteur de refoulement max.: 100m
Soupape de dé charge: 0...5,5bar
Plages de mesure
- pression (entré e): -1...1bar
- pression (sortie): 0...5bar
- dé bit: 0...25L/min
- tempé rature: 0...100º C
- principe de fonctionnement d'une pompe à engrenages
- enregistrement de caracté ristiques de la pompe
- rapport entre la hauteur de refoulement et la vitesse de rotation
- influence de la limitation de la pression
- dé termination des rendements
Les grandes lignes
- Modè le illustratif d'une pompe à engrenages
- Circuit d'huile fermé
- Logiciel GUNT pour l'acquisition des donné es, la visualisation et la commande
- É lé ment des machines à fluide GUNT-Labline
Les caracté ristiques techniques
Pompe à engrenages à vitesse de rotation variable via un convertisseur de fré quence
- puissance absorbé e: 370W
- vitesse de rotation nominale: 200...1000min ^-1^
- dé bit de refoulement max.: 15cm³ /tour
- hauteur de refoulement max.: 100m
Soupape de dé charge: 0...5,5bar
Plages de mesure
- pression (entré e): -1...1bar
- pression (sortie): 0...5bar
- dé bit: 0...25L/min
- tempé rature: 0...100º C
Informations logistiques
Dimensions et poids
Lxlxh: 670x590x750mm
Poids: env. 50kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 appareil d'essai
5L d'huile (ISO VG 100)
1 CD avec logiciel GUNT + câ ble USB
1 documentation didactique
Lxlxh: 670x590x750mm
Poids: env. 50kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 appareil d'essai
5L d'huile (ISO VG 100)
1 CD avec logiciel GUNT + câ ble USB
1 documentation didactique
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Pompes volumétriques
Techniques > Mécanique des fluides > Machines productrices de travail > Pompes volumétriques
Poids: 50 Kg Delai de livraison estimé : 5 semaines
