Dans les installations industrielles de type centrales hydro-électriques ou dans les systèmes dalimentation en eau, les variations du débit entraînent des variations de la pression.
On remarque ce phénomène par exemple à la mise en marche et à larrêt des machines hydrauliques, ou à louverture et à la fermeture des éléments de barrage.
On fait la différence entre les variations rapides de la pression qui se propagent à la vitesse du son (coups de bélier) et les variations lentes de la pression causées par des oscillations de masse.
Pour amortir les coups de bélier et les oscillations de masse, des amortisseurs à air ou des cheminées déquilibre sont mis en place dans les tuyauteries.
HM 156 permet de générer et de visualiser les coups de bélier dans les tuyauteries et dexpliquer le fonctionnement dune cheminée déquilibre.

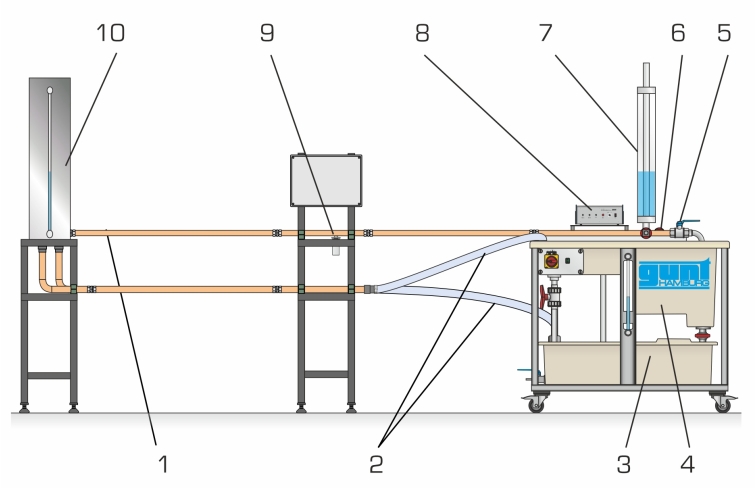

Le banc dessai est équipé dune section de tuyau munie dun robinet à tournant sphérique et dune cheminée déquilibre, et dune deuxième section de tuyau avec électrovanne.

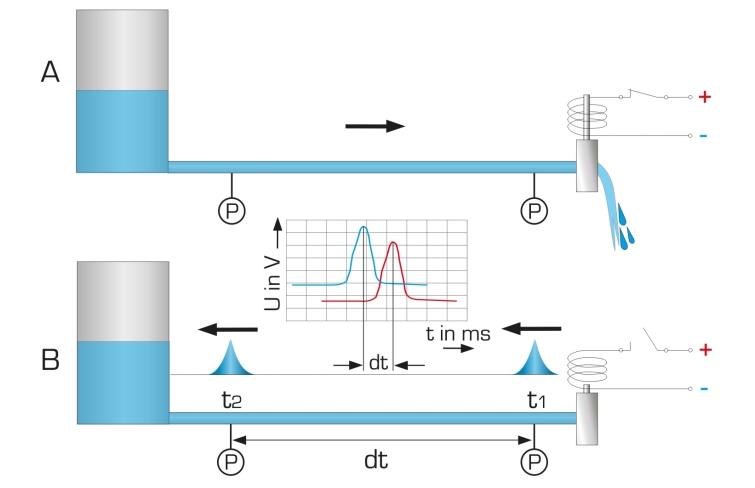

Le premier essai est consacré à la génération dun coup de bélier en fermant rapidement le robinet à tournant sphérique.
Lors du freinage brusque de la masse deau, lénergie cinétique est libérée et transformée dans la cheminée déquilibre en énergie potentielle.
Les oscillations dues à pression qui apparaissent, sont enregistrées par un capteur de pression placé derrière la cheminée déquilibre, puis représentées par le logiciel comme évolution de pression.
Le mouvement du niveau de leau se présente sous la forme dun mouvement oscillatoire dans la cheminée déquilibre.
Dans le deuxième essai, la fermeture rapide de lélectrovanne génère un coup de bélier élevé dans la deuxième section de tuyau.
Lénergie cinétique de leau est transformée en énergie de pression.

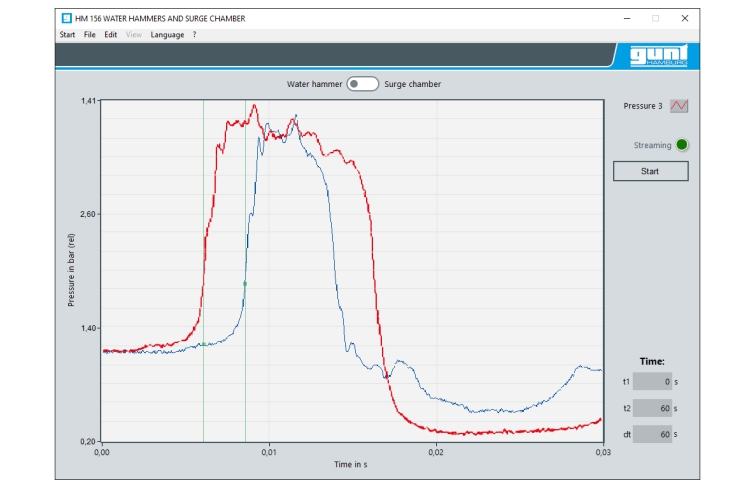

Le coup de bélier et les variations qui sen suivent, sont enregistrés par deux capteurs de pression placés dans la section de tuyau et représentés dans le logiciel sous forme de évolution de pression.
Lalimentation en eau et la mesure du débit sont réalisées par le module dalimentation.

Techniques > Mécanique des fluides > Exemples d'écoulement non stationnaire
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement non stationnaire

Poids: 155 Kg
