Ref: EWTGUHM143
HM 143 Processus d'écoulement non stationnaires dans les réservoirs, coup de bélier (Réf. 070.14300)
Avec interface PC USB et logiciel inclus
Les processus d'écoulement non stationnaires sont pris en compte lors du dimensionnement des réservoirs d'eau.
Ces processus apparaissent par exemple dans les bassins de retenue des eaux de pluie et dans les lacs artificiels.
Le principal objectif du bassin de retenue des eaux de pluie est de différer le processus d'écoulement en procédant à un stockage intermédiaire temporaire.
Les lacs artificiels servent de réservoir permanent pour l'alimentation en eau et le transfert énergétique ou dans le cadre de la protection contre les inondations.
Le niveau d'eau monte avant d'être dirigé via un trop-plein.
Les processus d'écoulement des réservoirs s'effectuent par des tuyauteries ou des galeries.
Une cheminée d'équilibre doit empêcher les coups de bélier dans les tuyauteries et les robinetteries causés par les variations du débit rapides.
Le HM 143 permet de présenter les processus d'écoulement non stationnaires dans les réservoirs, ainsi que le fonctionnement d'une cheminée d'équilibre.

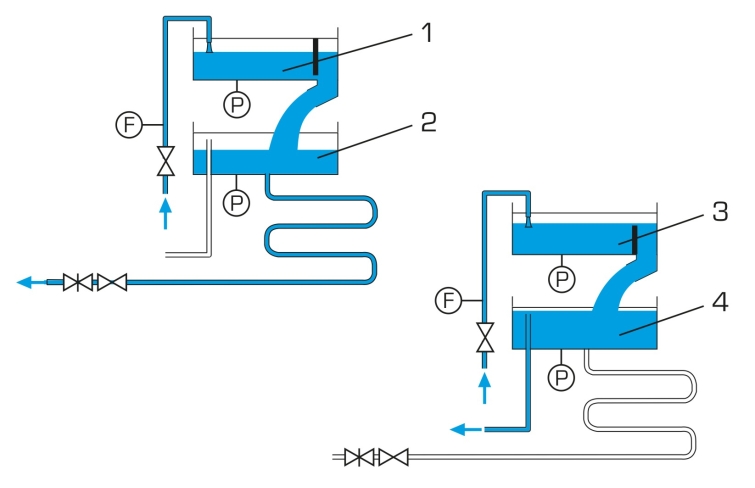

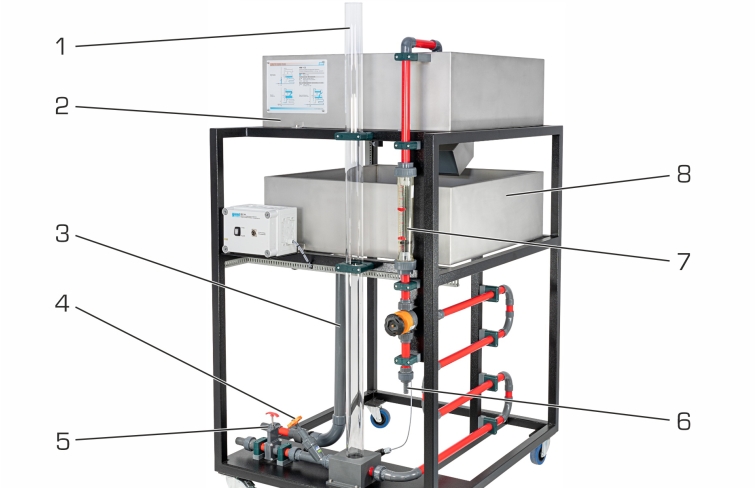

Le banc d'essai contient un bassin avec déversoir ajustable et un deuxième bassin, plus profond avec trop-plein et conduite d'écoulement.
La conduite d'écoulement est munie d'une cheminée d'équilibre.
L'essai "bassin de retenue des eaux de pluie", le bassin A et le bassin B simulent un bassin de retenue.
L'écoulement est ajusté par des soupapes placées dans la conduite d'écoulement.

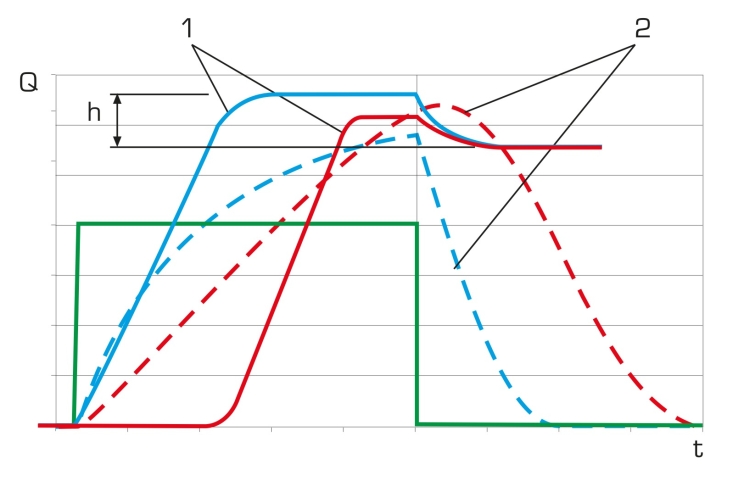

Ceci permet de présenter les processus d'écoulement différés type.
Dans l'essai "lacs artificiels" est consacré aux processus d'écoulement non stationnaires avec deux réservoirs à long terme.
Dans cet essai, le déversoir est utilisé comme déversoir dénoyé.
Dans l'essai "cheminée d'équilibre", un coup de bélier est généré par la fermeture rapide d'un robinet-vanne placé dans la conduite d'écoulement.
L'oscillation se présente sous forme d'un mouvement oscillatoire du niveau d'eau dans la cheminée d'équilibre.

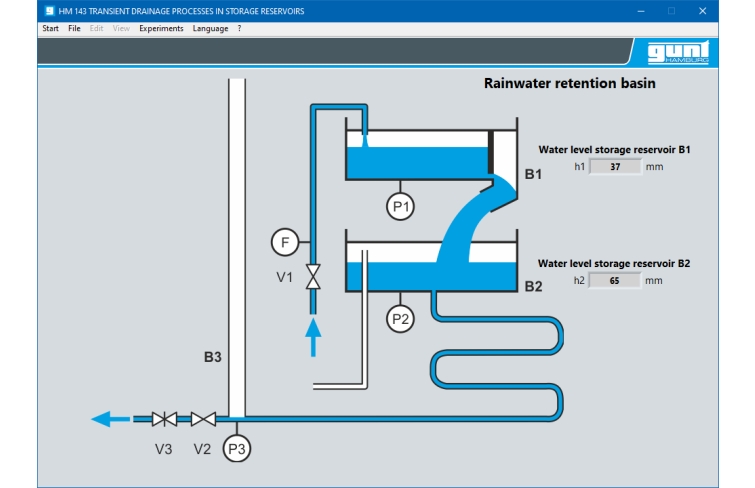

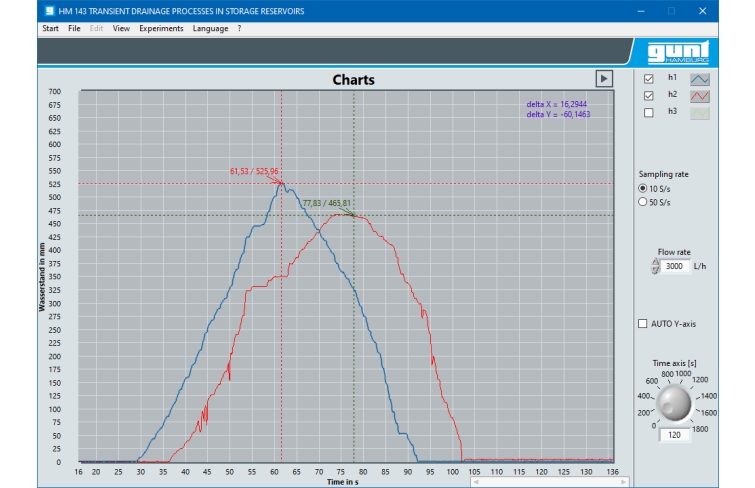

Les niveaus d'eau dans le bassin et la cheminée d'équilibre sont enregistrées par des capteurs de pression et représentées à l'aide du logiciel GUNT.
Ces processus apparaissent par exemple dans les bassins de retenue des eaux de pluie et dans les lacs artificiels.
Le principal objectif du bassin de retenue des eaux de pluie est de différer le processus d'écoulement en procédant à un stockage intermédiaire temporaire.
Les lacs artificiels servent de réservoir permanent pour l'alimentation en eau et le transfert énergétique ou dans le cadre de la protection contre les inondations.
Le niveau d'eau monte avant d'être dirigé via un trop-plein.
Les processus d'écoulement des réservoirs s'effectuent par des tuyauteries ou des galeries.
Une cheminée d'équilibre doit empêcher les coups de bélier dans les tuyauteries et les robinetteries causés par les variations du débit rapides.
Le HM 143 permet de présenter les processus d'écoulement non stationnaires dans les réservoirs, ainsi que le fonctionnement d'une cheminée d'équilibre.
Le banc d'essai contient un bassin avec déversoir ajustable et un deuxième bassin, plus profond avec trop-plein et conduite d'écoulement.
La conduite d'écoulement est munie d'une cheminée d'équilibre.
L'essai "bassin de retenue des eaux de pluie", le bassin A et le bassin B simulent un bassin de retenue.
L'écoulement est ajusté par des soupapes placées dans la conduite d'écoulement.
Ceci permet de présenter les processus d'écoulement différés type.
Dans l'essai "lacs artificiels" est consacré aux processus d'écoulement non stationnaires avec deux réservoirs à long terme.
Dans cet essai, le déversoir est utilisé comme déversoir dénoyé.
Dans l'essai "cheminée d'équilibre", un coup de bélier est généré par la fermeture rapide d'un robinet-vanne placé dans la conduite d'écoulement.
L'oscillation se présente sous forme d'un mouvement oscillatoire du niveau d'eau dans la cheminée d'équilibre.
Les niveaus d'eau dans le bassin et la cheminée d'équilibre sont enregistrées par des capteurs de pression et représentées à l'aide du logiciel GUNT.
Contenu didactique / Essais
- présentation de processus d'écoulement non stationnaires dans deux bassins de retenue des eaux de pluie placés l'un derrière l'autre
- présentation des processus d'écoulement non stationnaires sur deux réservoirs placés l'un derrière l'autre
- enregistrement des oscillations du niveau de l'eau dans la cheminée d'équilibre après un coup de bélier
- enregistrement et représentation des variations de les niveau d'eau
Les grandes lignes
- étude des processus d'écoulement non stationnaires dans les réservoirs
- simulation des bassins de retenue des eaux de pluie et des lacs artificiels
- cheminée d'équilibre transparente en vue de l'observation des oscillations après un coup de bélier
- logiciel GUNT de représentation des niveaux d'eau
Les caractéristiques techniques
Bassin A: Lxlxh: 900x900x300mm
- matériau: acier inoxydable
- déversoir rectangulaire de type Rehbock, ajustable servant de vanne, ouverture de vanne: 0...200mm servant de déversoir dénoyé, hauteur: 0...200mm, largeur dénoyée: 60mm
Bassin B: Lxlxh: 900x900x300mm
- matériau: acier inoxydable
- trop-plein: 200mm
Cheminée d'équilibre
- matériau: PMMA
- diamètre intérieur: 62mm
- hauteur: 1800mm
Plages de mesures
- pression: 2x 0...100mbar, 1x 0...200mbar
- débit: 300...3300L/h
230V, 50Hz, 1 phase
- présentation de processus d'écoulement non stationnaires dans deux bassins de retenue des eaux de pluie placés l'un derrière l'autre
- présentation des processus d'écoulement non stationnaires sur deux réservoirs placés l'un derrière l'autre
- enregistrement des oscillations du niveau de l'eau dans la cheminée d'équilibre après un coup de bélier
- enregistrement et représentation des variations de les niveau d'eau
Les grandes lignes
- étude des processus d'écoulement non stationnaires dans les réservoirs
- simulation des bassins de retenue des eaux de pluie et des lacs artificiels
- cheminée d'équilibre transparente en vue de l'observation des oscillations après un coup de bélier
- logiciel GUNT de représentation des niveaux d'eau
Les caractéristiques techniques
Bassin A: Lxlxh: 900x900x300mm
- matériau: acier inoxydable
- déversoir rectangulaire de type Rehbock, ajustable servant de vanne, ouverture de vanne: 0...200mm servant de déversoir dénoyé, hauteur: 0...200mm, largeur dénoyée: 60mm
Bassin B: Lxlxh: 900x900x300mm
- matériau: acier inoxydable
- trop-plein: 200mm
Cheminée d'équilibre
- matériau: PMMA
- diamètre intérieur: 62mm
- hauteur: 1800mm
Plages de mesures
- pression: 2x 0...100mbar, 1x 0...200mbar
- débit: 300...3300L/h
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1040x1220x2100mm
Poids: env. 165kg
Nécessaire au fonctionnement
raccord deau, drain: 3000L/h
PC avec Windows
Liste de livraison
1 banc dessai
1 logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1040x1220x2100mm
Poids: env. 165kg
Nécessaire au fonctionnement
raccord deau, drain: 3000L/h
PC avec Windows
Liste de livraison
1 banc dessai
1 logiciel GUNT + câble USB
1 documentation didactique
