HL 720 Installation de ventilation avec composants industriels (Réf. 065.72000)
En ingénierie de bâtiment, des installations de ventilation sont utilisées dans les locaux commerciaux, hôpitaux, restaurants ou lieux publics, afin d´ assurer le renouvellement de l´ air requis dans chacune des pièces.
L´ air est chauffé ou refroidi par le biais d´ un échangeur de chaleur.

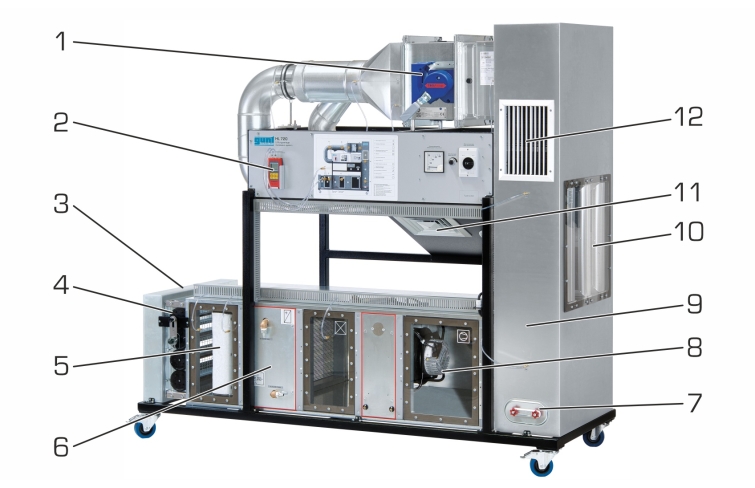

HL 720 montre le fonctionnement d´ une installation de ventilation et de ses différents composants: les composants utilisés sont courants en technique de ventilation, et offrent donc une relation étroite avec la pratique.
L´ installation de ventilation est utilisée comme simple système d´ alimentation en air.
L´ air pénètre par une grille de protection contre les intempéries et traverse les composants de l´ installation de ventilation comme, p.ex., la persienne et le filtre.

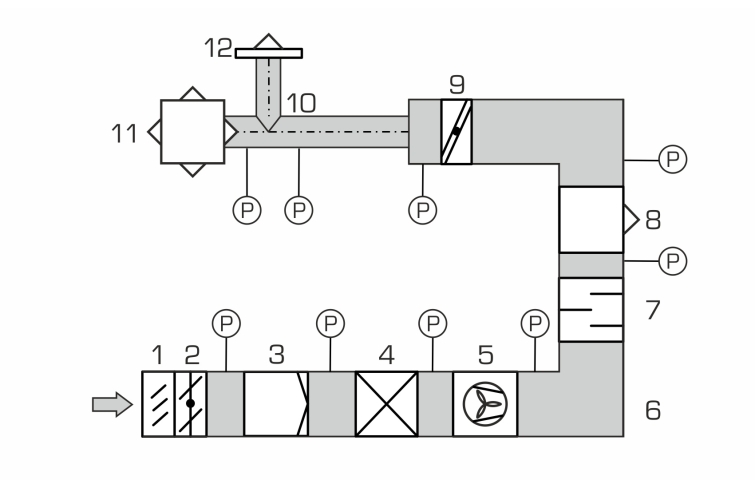

Un ventilateur assure le transport de l´ air. Sur la suite du parcours du conduit d´ air, sont disposés des composants typiques tels qu´ un silencieux à coulisse, un clapet de révision, différentes bouches de ventilation et un clapet coupe-feu.
Des fenêtres permettent de visualiser le silencieux à coulisse, le filtre, le ventilateur et la persienne.
Le fonctionnement d´ origine des composants est préservé.

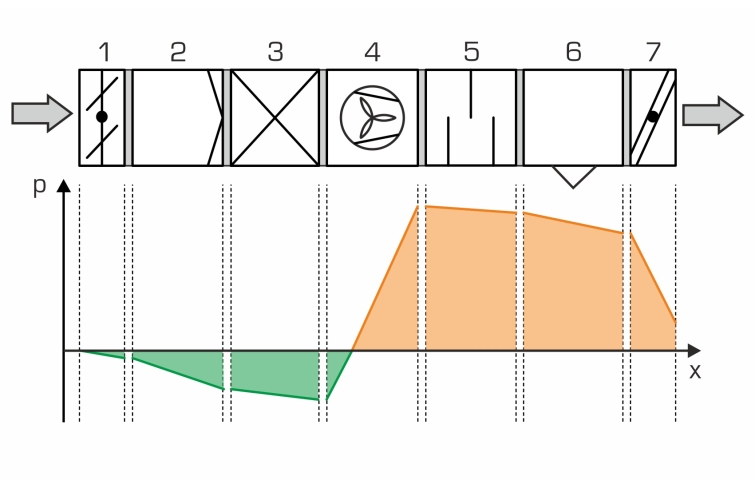

L´ enregistrement de pressions et de pressions différentielles à des points de mesure pertinents permet de représenter l´évolution de la pression sur l´ ensemble de l´ installation.
La puissance d´ entraînement électrique del ventilateur est mesurée.
Le débit volumétrique d´ air est le résultat de calculs.
Pour des expérimentations complémentaires, la régulation de température des locaux dans des installations de ventilation peut être étudié avec le HL 722 et un chauffe-eau externe.
L´échangeur de chaleur du HL 720 est relié au HL 722 à l´ aide d´ accouplements rapides.
L´ air est chauffé ou refroidi par le biais d´ un échangeur de chaleur.
HL 720 montre le fonctionnement d´ une installation de ventilation et de ses différents composants: les composants utilisés sont courants en technique de ventilation, et offrent donc une relation étroite avec la pratique.
L´ installation de ventilation est utilisée comme simple système d´ alimentation en air.
L´ air pénètre par une grille de protection contre les intempéries et traverse les composants de l´ installation de ventilation comme, p.ex., la persienne et le filtre.
Un ventilateur assure le transport de l´ air. Sur la suite du parcours du conduit d´ air, sont disposés des composants typiques tels qu´ un silencieux à coulisse, un clapet de révision, différentes bouches de ventilation et un clapet coupe-feu.
Des fenêtres permettent de visualiser le silencieux à coulisse, le filtre, le ventilateur et la persienne.
Le fonctionnement d´ origine des composants est préservé.
L´ enregistrement de pressions et de pressions différentielles à des points de mesure pertinents permet de représenter l´évolution de la pression sur l´ ensemble de l´ installation.
La puissance d´ entraînement électrique del ventilateur est mesurée.
Le débit volumétrique d´ air est le résultat de calculs.
Pour des expérimentations complémentaires, la régulation de température des locaux dans des installations de ventilation peut être étudié avec le HL 722 et un chauffe-eau externe.
L´échangeur de chaleur du HL 720 est relié au HL 722 à l´ aide d´ accouplements rapides.
Contenu didactique / Essais
- structure et fonctionnement d´ une installation de ventilation
- mesures de pression sur le conduit d´ air
- mesures de la puissance d´ entraînement électrique del ventilateur
- calcul du débit
- structure et fonctionnement de composants tels que
- grille de protection contre les intempéries
- persienne
- filtre
- échangeur de chaleur (opération possible via HL 722)
- ventilateur
- couvercle de révision
- silencieux à coulisse
- grille de ventilation avec débit ajustable
- clapet coupe-feu
- bouches de ventilation du plafond
Les grandes lignes
- Installation de ventilation complète
- Relation étroite avec la pratique grâce à l'utilisation de composants industriels issus de la technique de ventilation
- Représentation d'évolutions de pression
- structure et fonctionnement d´ une installation de ventilation
- mesures de pression sur le conduit d´ air
- mesures de la puissance d´ entraînement électrique del ventilateur
- calcul du débit
- structure et fonctionnement de composants tels que
- grille de protection contre les intempéries
- persienne
- filtre
- échangeur de chaleur (opération possible via HL 722)
- ventilateur
- couvercle de révision
- silencieux à coulisse
- grille de ventilation avec débit ajustable
- clapet coupe-feu
- bouches de ventilation du plafond
Les grandes lignes
- Installation de ventilation complète
- Relation étroite avec la pratique grâce à l'utilisation de composants industriels issus de la technique de ventilation
- Représentation d'évolutions de pression
Caractéristiques techniques
Conduit d´ air
- 2 sections avec lxh 612x409mm et 710x304mm
Ventilateur
- débit de refoulement max.: 2200m3/h
- puissance max. moteur d´ entraînement: 1,18kW
Plages de mesure
- pression: -1...25mbar
- puissance: 0...1200W
400V, 50Hz, 3 phases
Conduit d´ air
- 2 sections avec lxh 612x409mm et 710x304mm
Ventilateur
- débit de refoulement max.: 2200m3/h
- puissance max. moteur d´ entraînement: 1,18kW
Plages de mesure
- pression: -1...25mbar
- puissance: 0...1200W
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 2150x795x1970mm
Poids: env. 263kg
Nécessaire au fonctionnement
400V, 50/60Hz,
Raccord d'eau (chaude et froide), drain
Liste de livraison
1 installation d´ essai
1 documentation didactique
Lxlxh: 2150x795x1970mm
Poids: env. 263kg
Nécessaire au fonctionnement
400V, 50/60Hz,
Raccord d'eau (chaude et froide), drain
Liste de livraison
1 installation d´ essai
1 documentation didactique
