Ref: EWTGUET620
ET 620 CTA industrielle climatisation eau glacée, chauffage, humidificateur, ventilation (061.62000)
Pilotage par API avec IHM, permet la maintenance filtre, courroie, sécurité incendie
La structure dessai représente une installation de climatisation et de ventilation réelle.
La puissance de linstallation est suffisante pour climatiser une salle de laboratoire.

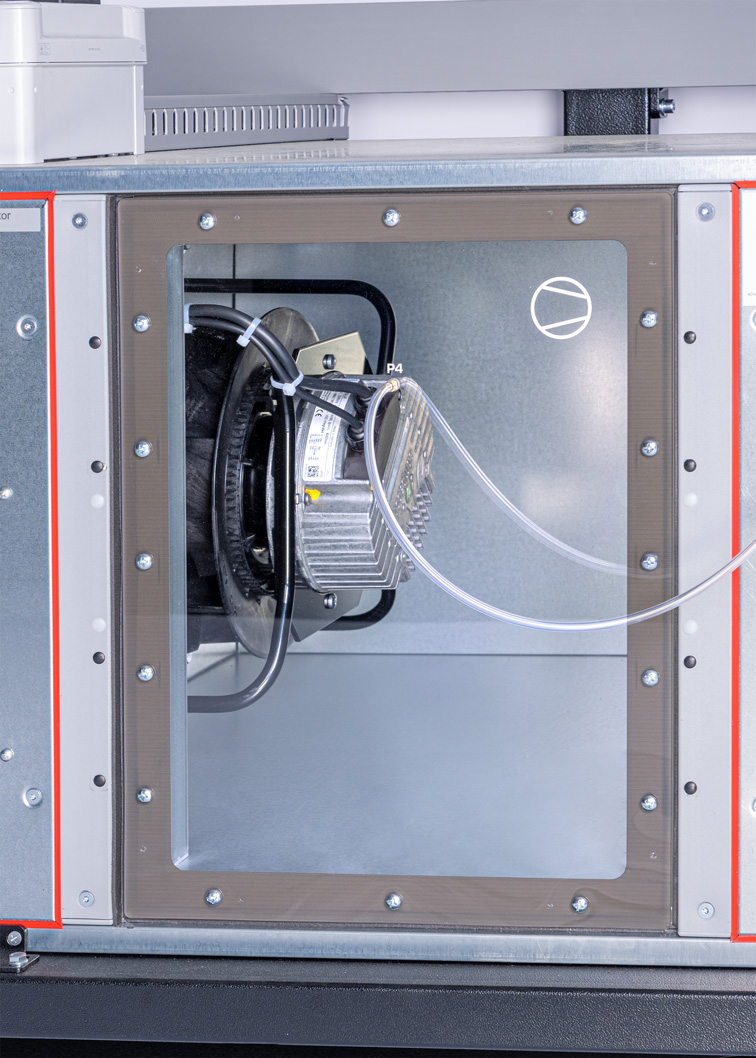

Linstallation de climatisation et de ventilation comprend un élément filtrant, un ventilateur avec moteur à commutation électronique (EC) et régulation de vitesse, un refroidisseur deau refroidi par air, un réchauffeur dair électrique et une humidification avec humidificateur à vapeur.
Les fonctions suivantes sont possibles: chauffer / refroidir et humidifier / déshumidifier.

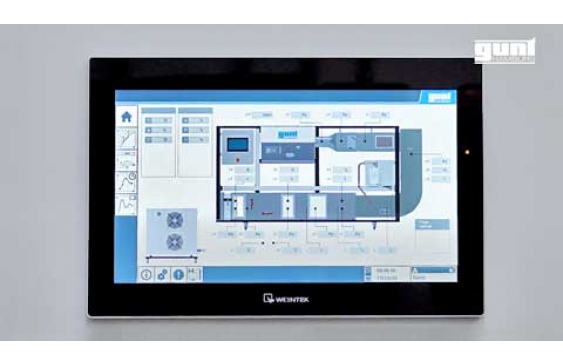

Les composants actifs peuvent en outre être lancés un à un manuellement, ou utilisés en mode automatique par le biais dune API central.

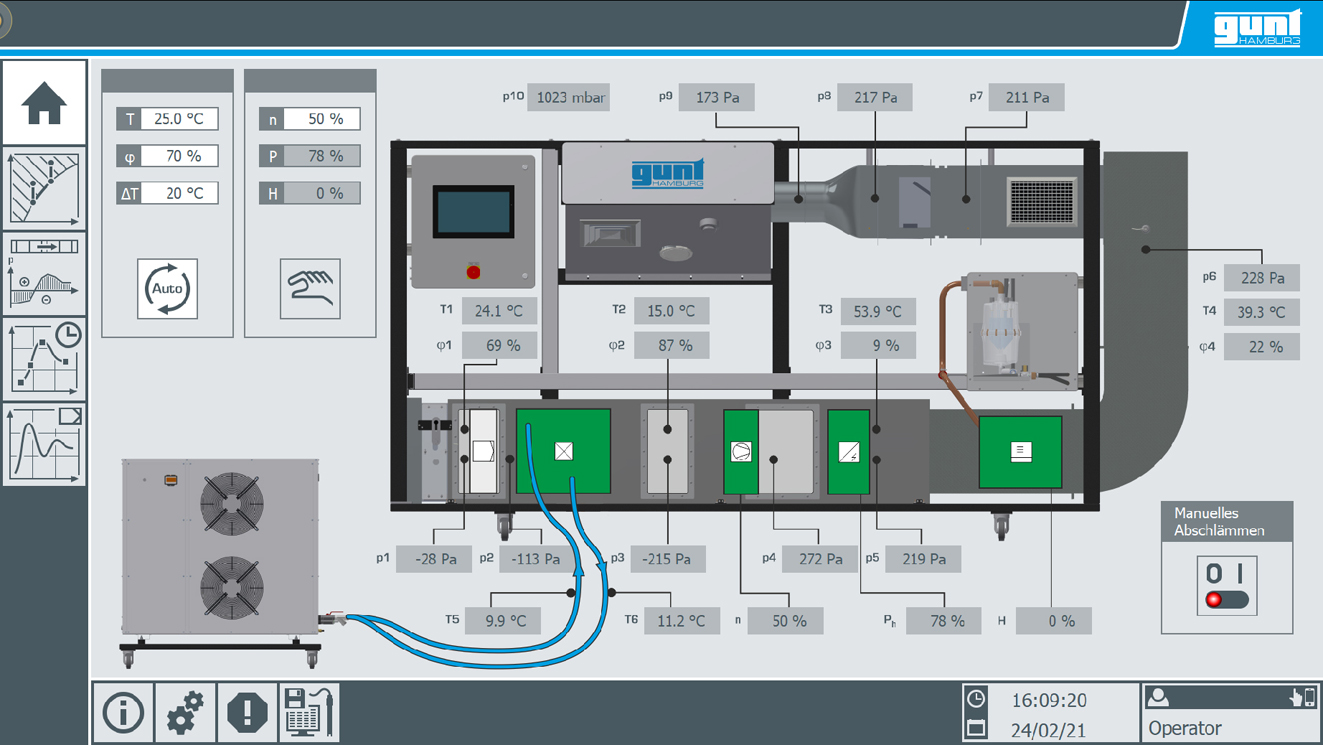

LAPI permet de régler la température et lhumidité de lair indépendamment lune de lautre.
Les pertes de pression peuvent être mesurées sur nimporte quelle section du conduit.

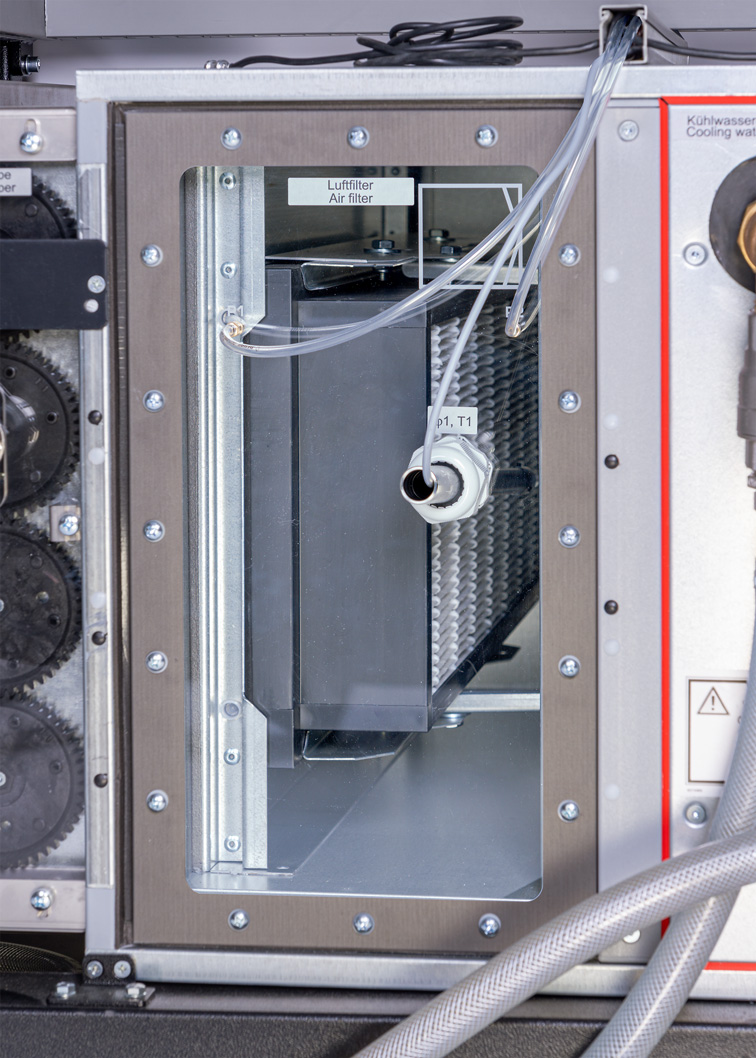

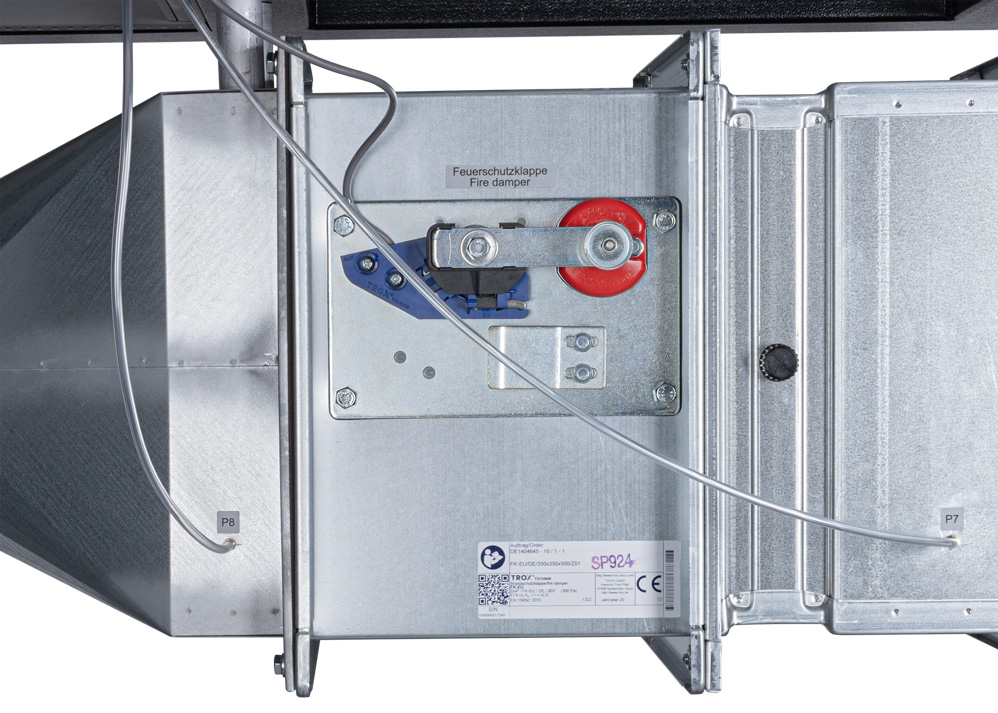

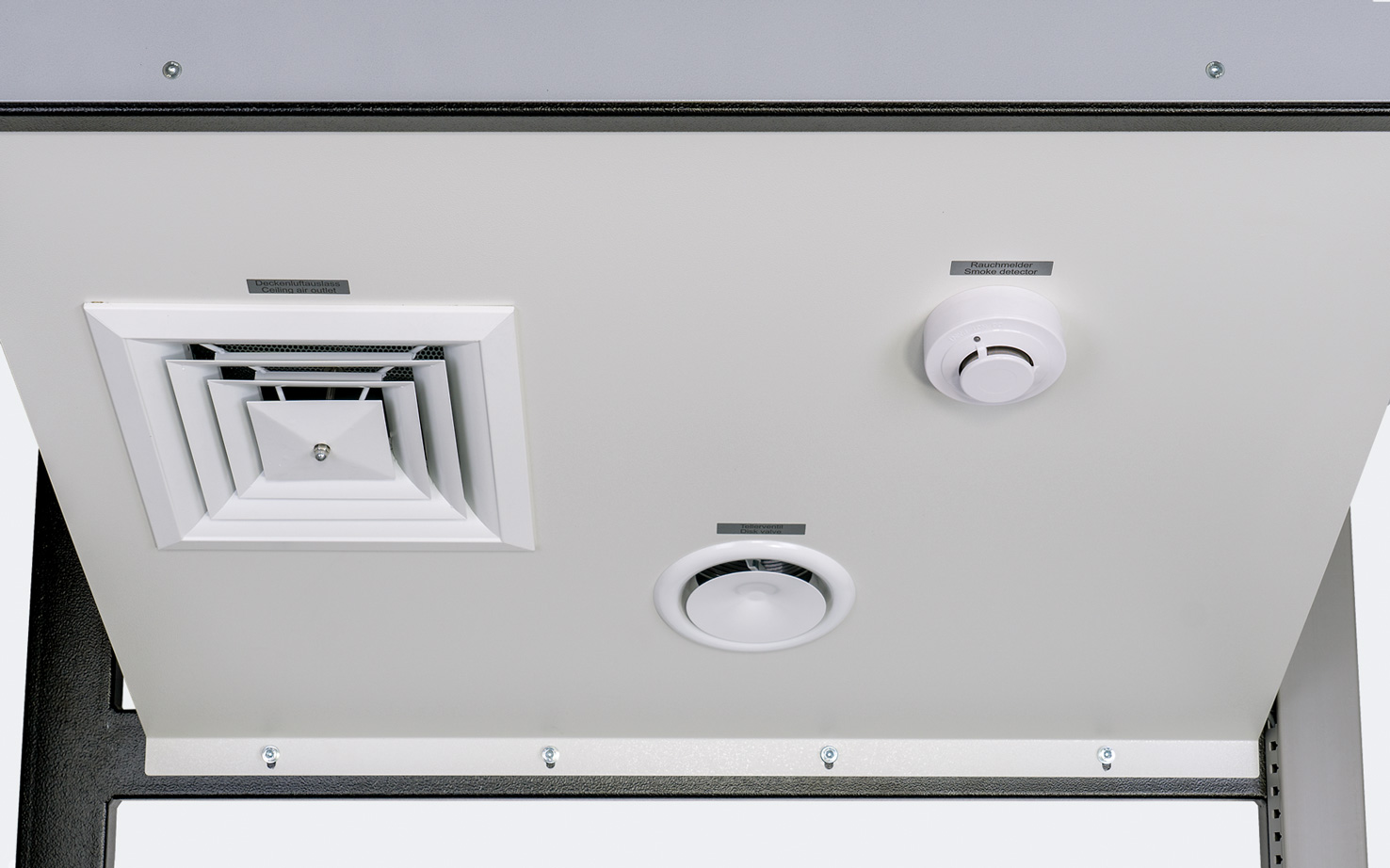

Tous les composants courants comme les filtres, réchauffeur dair / refroidisseur dair, sorties, détecteur de fumée, persiennes, clapets de révision et clapets coupe-feu sont présents et peuvent faire lobjet détudié.

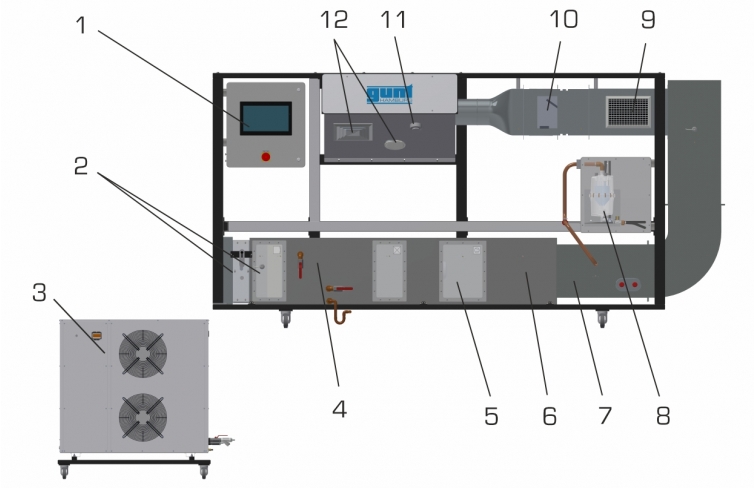

Linstallation de climatisation et de ventilation est composée de deux parties indépendantes les unes des autres: appareil principal et refroidisseur deau.
La liaison se fait par lintermédiaire de tuyaux.
En raison de la chaleur perdue, il convient de ne pas mettre le refroidisseur deau dans la pièce à climatiser.
La puissance de linstallation est suffisante pour climatiser une salle de laboratoire.

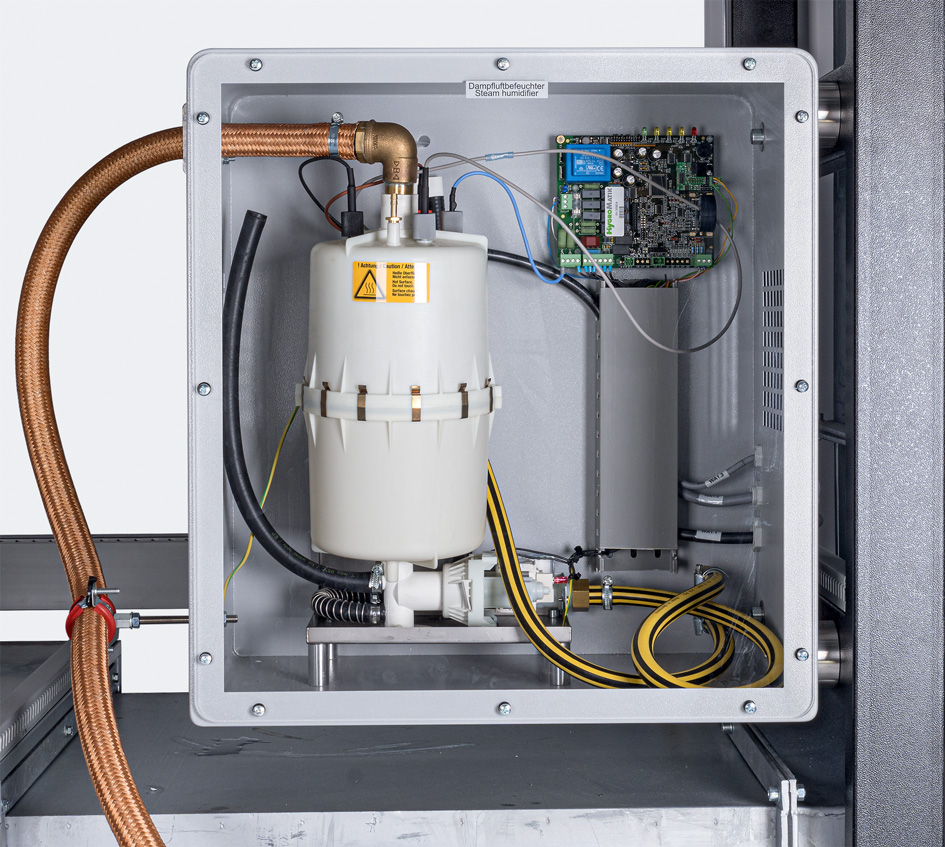

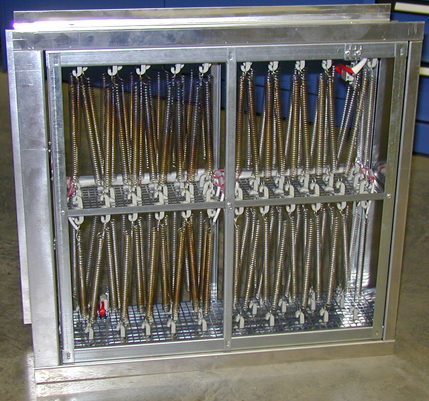

Linstallation de climatisation et de ventilation comprend un élément filtrant, un ventilateur avec moteur à commutation électronique (EC) et régulation de vitesse, un refroidisseur deau refroidi par air, un réchauffeur dair électrique et une humidification avec humidificateur à vapeur.
Les fonctions suivantes sont possibles: chauffer / refroidir et humidifier / déshumidifier.
Les composants actifs peuvent en outre être lancés un à un manuellement, ou utilisés en mode automatique par le biais dune API central.
LAPI permet de régler la température et lhumidité de lair indépendamment lune de lautre.
Les pertes de pression peuvent être mesurées sur nimporte quelle section du conduit.
Tous les composants courants comme les filtres, réchauffeur dair / refroidisseur dair, sorties, détecteur de fumée, persiennes, clapets de révision et clapets coupe-feu sont présents et peuvent faire lobjet détudié.
Linstallation de climatisation et de ventilation est composée de deux parties indépendantes les unes des autres: appareil principal et refroidisseur deau.
La liaison se fait par lintermédiaire de tuyaux.
En raison de la chaleur perdue, il convient de ne pas mettre le refroidisseur deau dans la pièce à climatiser.
Contenu didactique / Essais
- principes de base des techniques de climatisation et de ventilation adaptés à la pratique
- structure et maintenance dune installation de climatisation et de ventilation
- principes du conditionnement de lair ambiant (diagramme h,x)
- explication des composants: filtres, réchauffeur dair, refroidisseur dair, humidificateur, refroidisseur deau, API, clapets, sorties
- fonctionnement des dispositifs de sécurité

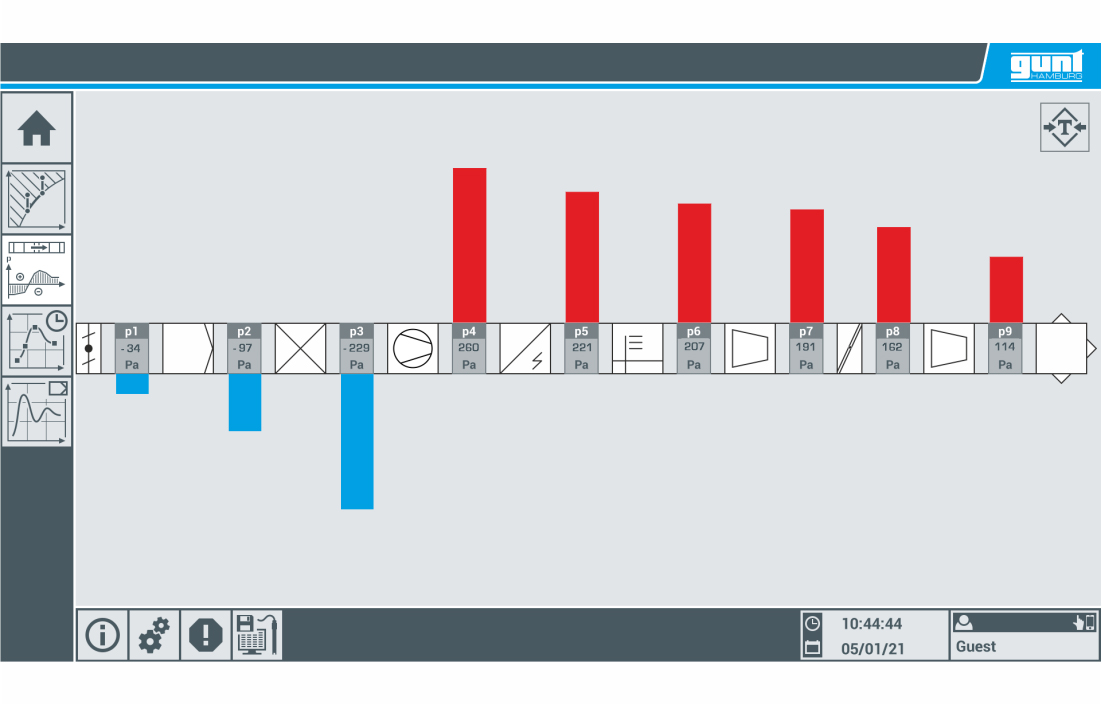

- mesure de lévolution de la pression et des pertes de pression
- impact du refroidisseur dair, du réchauffeur dair et de lhumidificateur sur létat de lair à la sortie
- étude du comportement de régulation dun régulateur de climatisation, détermination de facteurs limitants
Les grandes lignes
- installation complète de climatisation et de ventilation pour lutilisation en laboratoire
- relation étroite avec la pratique, grâce à une échelle réelle et à lutilisation de composants courants sur le marché
- fonctionnement manuel ou automatique via API
- principes de base des techniques de climatisation et de ventilation adaptés à la pratique
- structure et maintenance dune installation de climatisation et de ventilation
- principes du conditionnement de lair ambiant (diagramme h,x)
- explication des composants: filtres, réchauffeur dair, refroidisseur dair, humidificateur, refroidisseur deau, API, clapets, sorties
- fonctionnement des dispositifs de sécurité
- mesure de lévolution de la pression et des pertes de pression
- impact du refroidisseur dair, du réchauffeur dair et de lhumidificateur sur létat de lair à la sortie
- étude du comportement de régulation dun régulateur de climatisation, détermination de facteurs limitants
Les grandes lignes
- installation complète de climatisation et de ventilation pour lutilisation en laboratoire
- relation étroite avec la pratique, grâce à une échelle réelle et à lutilisation de composants courants sur le marché
- fonctionnement manuel ou automatique via API
Caractéristiques techniques
Ventilateur, moteur EC
- vitesse nominale: 2998min-1
- puissance du moteur dentraînement: 0,5kW
- débit: 840…1800m3/h
- niveau de pression max.: 715Pa
Réchauffeur dair, 4 niveaux: 0-3-6-9-12kW
Refroidisseur deau avec compresseur scroll
- puissance frigorifique: env. 16,9kW à 15/32°C
- puissance absorbée: env. 4,5kW à 15/32°C
- débit: 2,9m3/h
- réservoir deau: 70L
Humidificateur à vapeur
- capacité de vapeur: 10kg/h,
- puissance absorbée: 7,5kW
Conduit principal, lxh: 712x508mm
Agent réfrigérant: R410A, GWP: 2088, volume de remplissage: 2,3kg, équivalent CO2: 4,8t
Plages de mesure
- pression: 0…600mbar
Alimentation TRI 400V, 50Hz, 3 phases
Ventilateur, moteur EC
- vitesse nominale: 2998min-1
- puissance du moteur dentraînement: 0,5kW
- débit: 840…1800m3/h
- niveau de pression max.: 715Pa
Réchauffeur dair, 4 niveaux: 0-3-6-9-12kW
Refroidisseur deau avec compresseur scroll
- puissance frigorifique: env. 16,9kW à 15/32°C
- puissance absorbée: env. 4,5kW à 15/32°C
- débit: 2,9m3/h
- réservoir deau: 70L
Humidificateur à vapeur
- capacité de vapeur: 10kg/h,
- puissance absorbée: 7,5kW
Conduit principal, lxh: 712x508mm
Agent réfrigérant: R410A, GWP: 2088, volume de remplissage: 2,3kg, équivalent CO2: 4,8t
Plages de mesure
- pression: 0…600mbar
Alimentation TRI 400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 3900x800x1946mm; 560kg (banc dessai)
Lxlxh: 1440x600x1500mm; 245kg (refroidisseur deau)
Necessaire au fonctionnement
raccord deau, drain
Lxlxh: 3900x800x1946mm; 560kg (banc dessai)
Lxlxh: 1440x600x1500mm; 245kg (refroidisseur deau)
Necessaire au fonctionnement
raccord deau, drain
