ET 600 Centrale de traitement d'air CTA instrumentée (Réf. 061.60000)

Avec interface PC USB et logiciel inclus

Dans de nombreuses situations de la vie quotidienne, l'état de l'air ambiant ne correspond pas aux conditions requises par exemple pour une serre tropicale, la fabrication de pièces fragiles ou encore pour des espaces de travail agréables.

Pour répondre aux conditions requises, la vitesse d'écoulement, la température et l'humidité de l'air peuvent être ajustées au climat ambiant souhaité à l'aide d'installations de climatisation.

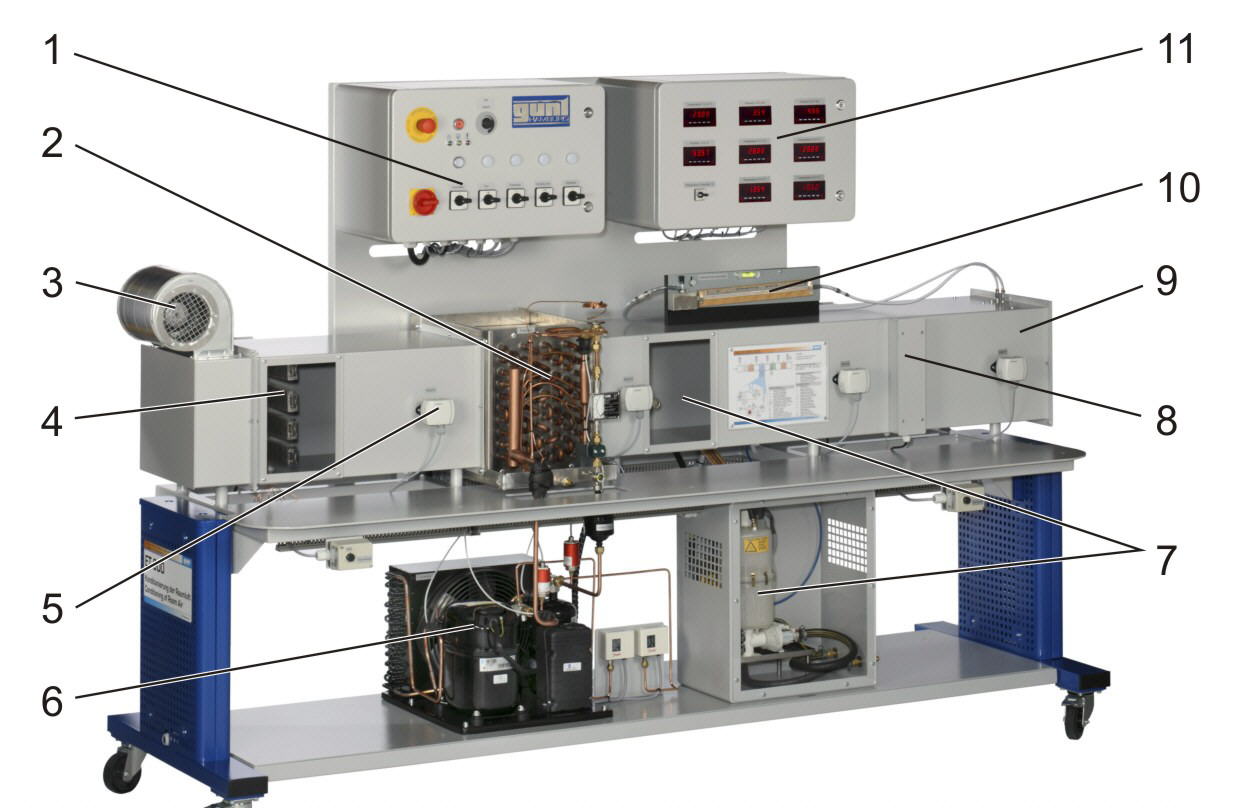

Le banc d'essai ET 600 étudie le fonctionnement et les effets de chacun des composants d'une installation de climatisation.

ET 600 comprend tous les composants utilisés en ingénierie de bâtiment.

Une attention particulière a été portée à l'utilisation de composants originaux.

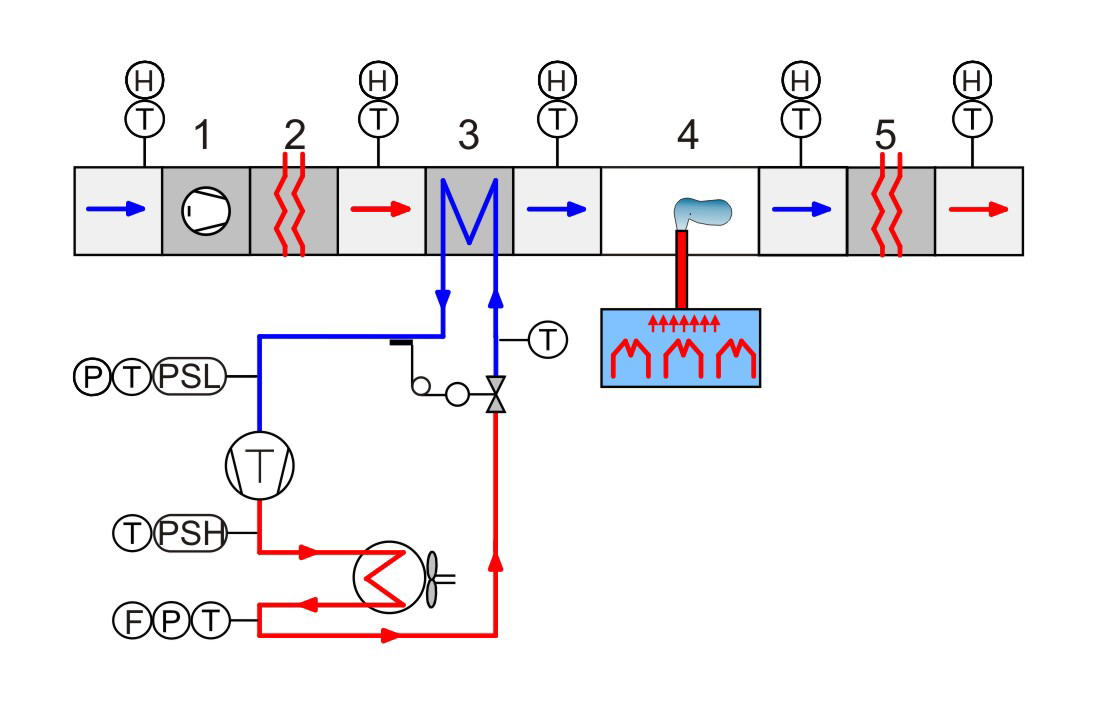

Pour le conditionnement de l'air, un refroidisseur d'air (évaporateur direct avec groupe frigorifique), un humidificateur de vapeur, un ventilateur, un préchauffeur d'air et un réchauffeur d'air sont disposés dans un conduit d'air ouvert.

Chacun de ces composants peut être activé ou désactivé.

Il est alors aussi intéressant d'observer l'impact d'un composant ou d'une association au choix de plusieurs composants sur le conditionnement de l'air.

Les capteurs mesurent la température et l'humidité de l'air avant et après chaque étape, ainsi que les pressions et températures de l'agent réfrigérant.

Les valeurs de mesure peuvent être lues sur des affichages numériques.

Les valeurs sont transmises vers un PC afin d´ y être

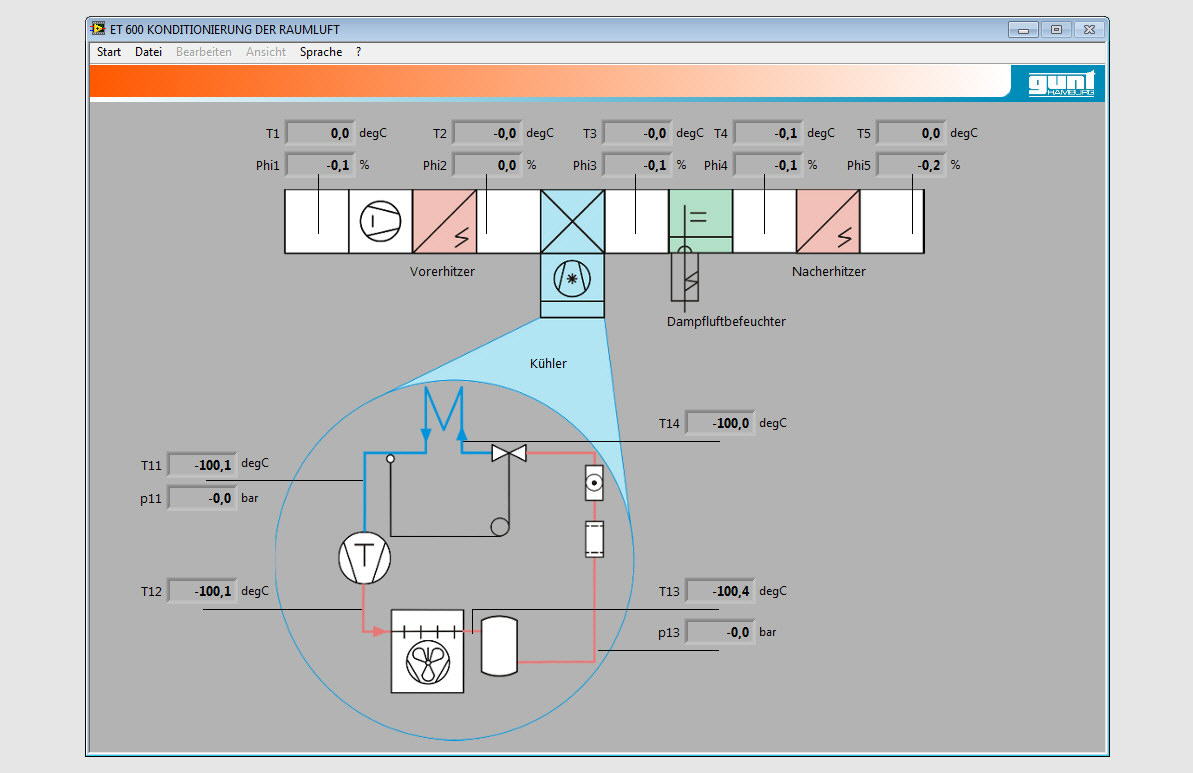

évaluées à l´ aide d´ un logiciel fourni.

La transmission des données au PC se fait par une interface USB

La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.



Contenu didactique / Essais


- climatisation de l'air ambiant

-- structure d'une installation de climatisation:

-- composants principaux et leur fonctionnement

-- grandeurs d'influence en climatisation

-- mesure de la température et de l'humidité de l'air

-- influence de l'écoulement d'air

-- modifications de l'état dans le diagramme h,x

- structure d'une installation frigorifique:

composants principaux et leur fonctionnement

- mesures dans le circuit frigorifique

-- cycle dans le diagramme log p,h

-- détermination de la puissance thermique et de la

puissance frigorifique



Les grandes lignes

- Installation de climatisation avec humidificateur de vapeur

- Large programme d'expérimentation pour le conditionnement de l'air ambiant

- Représentation des bases thermodynamiques dans les diagrammes log p,h et h,x



Caractéristiques techniques


Humidificateur de vapeur

- puissance absorbée: 4kW

- capacité de vapeur: 5,5kg/h, commutable à 3 étapes



Ventilateur

- puissance absorbée: 1670W

- débit volumétrique max.: 1150m³/h

- vitesse de rotation: 1000...2600min ^-1^, Δp ~max~: 460Pa



Préchauffeur d'air: 1kW, commutable à 2 étapes

Réchauffeur d'air: 2kW, commutable à 2 étapes

Conduit d'air, lxh: 300x350mm

Evaporateur direct comme refroidisseur d'air: 6kW

Groupe frigorifique

- puissance absorbée: 968W à 5/25ºC

- puissance frigorifique: 2,3kW à 5/25ºC



Plages de mesure

- pression différentielle (débit volumétrique



d'air): 0...100Pa

- température: 5x 0...50ºC, 4x -100...200ºC

- humidité: 5x 10...90%

- pression (agent réfrigérant): 1x -1...15bar,



1x -1...24bar

- débit (agent réfrigérant): 8...102L/h



Informations logistiques
Dimensions et poids

Lxlxh: 2570x790x1750mm; Poids: env. 330kg



Necessaire au fonctionnement

400V, 50/60Hz 3 phases, prise 32A 5P

Raccord d'eau et écoulement



Liste de livraison

1 banc d'essai, rempli d'agent réfrigérant, 1 CD avec le logiciel GUNT + câble USB, 1 documentation didactique

Poids: 330 Kg
Delai de livraison estimé : 14 semaines
