Ref: EWTGUET611
ET 611 Installation de climatisation avec chambre climatique (Réf. 061.61100)
Avec refroidisseur d'eau et humidificateur à vapeur
Le bien-être joue souvent un rôle important dans la climatisation des pièces et des bâtiments.
Le bien-être dépend de la température, de l´ humidité relative de l´ air et de la vitesse d´écoulement de l´ air.
La DIN 13779 définit ce qu´ on appelle une \ldblquote zone de bien-être\rdblquote qui fixe les valeurs qui doivent être atteintes par une installation de climatisation.
ET 611 est une installation de climatisation complète offrant de nombreuses possibilités d´ essais.
L´ impact de l´ humidité de l´ air et de la température sur le bien-être est étudié.
L´ installation dispose d´ une chambre climatique équipée pour accueillir des personnes.
Ce qui permet à l´ apprenant d´étudier l´ impact de différents états de fonctionnement de l´ installation sur le ressenti individuel.
Les composants utilisés comme le ventilateur radial, le réchauffeur d´ air électrique, l´ humidificateur à vapeur et le refroidisseur d´ eau sont tous d´ un usage courant dans les techniques commercialisées de climatisation et de ventilation.
Un régulateur de climatisation API surveille et commande toutes les fonctions.
Il permet un fonctionnement automatique mais aussi manuel de l´ installation.
Les capteurs mesurent l´ humidité de l´ air, la température, la puissance, le débit et et la vitesse d´écoulement.
Les valeurs de mesure peuvent être lues sur des affichages numériques.

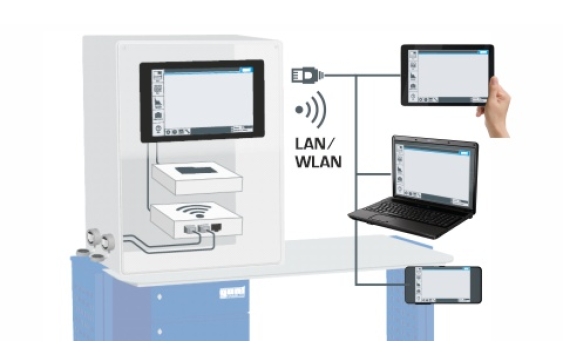

Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le bien-être dépend de la température, de l´ humidité relative de l´ air et de la vitesse d´écoulement de l´ air.
La DIN 13779 définit ce qu´ on appelle une \ldblquote zone de bien-être\rdblquote qui fixe les valeurs qui doivent être atteintes par une installation de climatisation.
ET 611 est une installation de climatisation complète offrant de nombreuses possibilités d´ essais.
L´ impact de l´ humidité de l´ air et de la température sur le bien-être est étudié.
L´ installation dispose d´ une chambre climatique équipée pour accueillir des personnes.
Ce qui permet à l´ apprenant d´étudier l´ impact de différents états de fonctionnement de l´ installation sur le ressenti individuel.
Les composants utilisés comme le ventilateur radial, le réchauffeur d´ air électrique, l´ humidificateur à vapeur et le refroidisseur d´ eau sont tous d´ un usage courant dans les techniques commercialisées de climatisation et de ventilation.
Un régulateur de climatisation API surveille et commande toutes les fonctions.
Il permet un fonctionnement automatique mais aussi manuel de l´ installation.
Les capteurs mesurent l´ humidité de l´ air, la température, la puissance, le débit et et la vitesse d´écoulement.
Les valeurs de mesure peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais

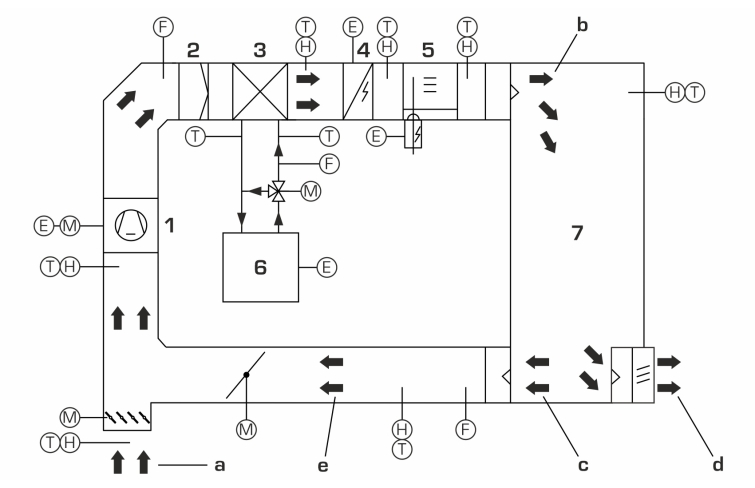

- structure, fonctionnement et comportement en service d´ une installation de climatisation réelle
- mode de circulation d´ air ou de circulation d´ air extérieur

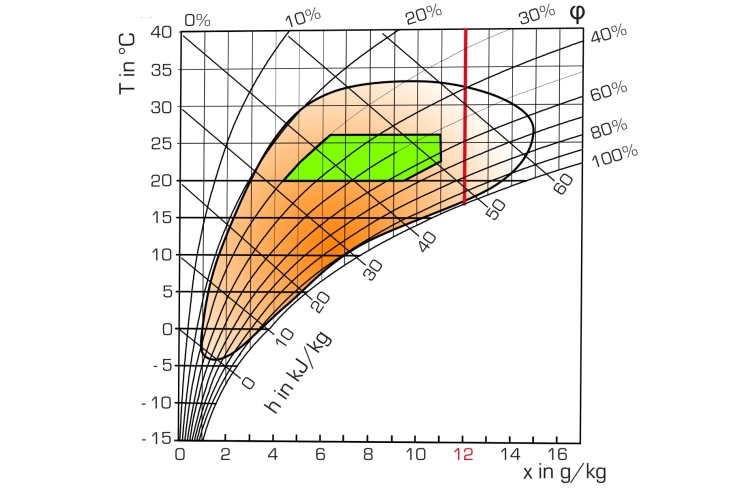

- changements d´état dans le diagramme h,x pour air humide: chauffer, refroidir, humidifier ou déshumidifier, mélanger
- utilisation de la droite de mélange
- recherches sur le bien-être, courbe de temps lourd
- bilan énergétique dans le diagramme Sankey
- régulateur de climatisation API
régulation d´ humidité
régulation de température
fonctionnement manuel ou automatique
Les grandes lignes

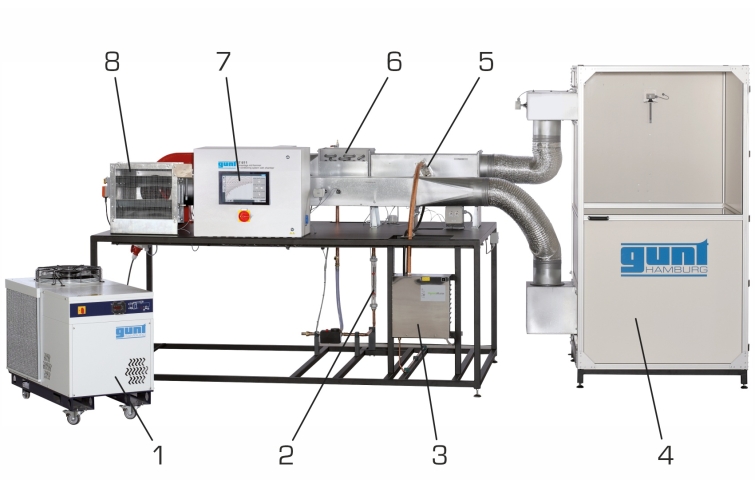

- installation de climatisation réelle avec refroidisseur d´ eau et chambre climatique
- chambre servant aux recherches sur le bien-être, adaptée à l´ accueil de personnes
- régulateur de climatisation avec API intégré
- acquisition des données avec le logiciel
- structure, fonctionnement et comportement en service d´ une installation de climatisation réelle
- mode de circulation d´ air ou de circulation d´ air extérieur
- changements d´état dans le diagramme h,x pour air humide: chauffer, refroidir, humidifier ou déshumidifier, mélanger
- utilisation de la droite de mélange
- recherches sur le bien-être, courbe de temps lourd
- bilan énergétique dans le diagramme Sankey
- régulateur de climatisation API
régulation d´ humidité
régulation de température
fonctionnement manuel ou automatique
Les grandes lignes
- installation de climatisation réelle avec refroidisseur d´ eau et chambre climatique
- chambre servant aux recherches sur le bien-être, adaptée à l´ accueil de personnes
- régulateur de climatisation avec API intégré
- acquisition des données avec le logiciel
Caractéristiques techniques
Régulateur de climatisation API
- 17 entrées universelles, 4 sorties analogiques, 10 sorties de commutation
Ventilateur radial
- puissance absorbée: 0,75kW
- débit de refoulement max.: 39m3/min
- pression différentielle: 450Pa
Réchauffeur d´ air: 6x 250W
Humidificateur à vapeur
- capacité de vapeur: 6kg/h
- puissance absorbée: 4,5kW
Refroidisseur d´ eau
- puissance absorbée: 2,1kW
- puissance frigorifique: 6,2kW à 32ºC, \'c4T=5K
- ventilateur, débit volumétrique d´ air: 3500m3/h
Refroidisseur d´ air, puissance: 4,84kW
Agent réfrigérant
- R410A, GWP: 2088, volume de remplissage: 1,3kg, équivalent CO2: 2,7t
Plages de mesure
- débit: 0...1500L/h (eau)
- température: 7x 0...50ºC (air), 2x 0...50ºC (eau)
- humidité: 7x 10...90%
- vitesse d´écoulement: 2x 0...20m/s (air)
- puissance: 2x 0...6kW, 2x 0...1,5kW
400V, 50Hz, 3 phases
Régulateur de climatisation API
- 17 entrées universelles, 4 sorties analogiques, 10 sorties de commutation
Ventilateur radial
- puissance absorbée: 0,75kW
- débit de refoulement max.: 39m3/min
- pression différentielle: 450Pa
Réchauffeur d´ air: 6x 250W
Humidificateur à vapeur
- capacité de vapeur: 6kg/h
- puissance absorbée: 4,5kW
Refroidisseur d´ eau
- puissance absorbée: 2,1kW
- puissance frigorifique: 6,2kW à 32ºC, \'c4T=5K
- ventilateur, débit volumétrique d´ air: 3500m3/h
Refroidisseur d´ air, puissance: 4,84kW
Agent réfrigérant
- R410A, GWP: 2088, volume de remplissage: 1,3kg, équivalent CO2: 2,7t
Plages de mesure
- débit: 0...1500L/h (eau)
- température: 7x 0...50ºC (air), 2x 0...50ºC (eau)
- humidité: 7x 10...90%
- vitesse d´écoulement: 2x 0...20m/s (air)
- puissance: 2x 0...6kW, 2x 0...1,5kW
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 2700x1480x1450mm (installation)
Lxlxh: 1550x1270x2250mm (chambre)
Lxlxh: 1400x600x900mm (refroidisseur d´ eau)
Poids total: env. 830kg
Necessaire au fonctionnement
raccord d´ eau, drain
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai, rempli d´ agent réfrigérant
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 2700x1480x1450mm (installation)
Lxlxh: 1550x1270x2250mm (chambre)
Lxlxh: 1400x600x900mm (refroidisseur d´ eau)
Poids total: env. 830kg
Necessaire au fonctionnement
raccord d´ eau, drain
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai, rempli d´ agent réfrigérant
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Poids: 830 Kg
