Ref: EWTGUHL710
HL 710 Systèmes aéraulique pour la ventilation d'air (Réf. 065.71000)
Planification et montage de systèmes de conduit d'air simples et complexes
Les installations techniques de ventilation sont utilisées dans de nombreux domaines.
Elles servent à la ventilation des bureaux, des salles de sport, des ateliers de production, des salles de spectacle, etc.
Ces installations sont composées d'un système de conduit d'air et souvent aussi d'autres dispositifs servant au conditionnement de l'air ambiant.
Elles peuvent en plus contenir des éléments destinés à la purification de l'air ou à la réduction du bruit.

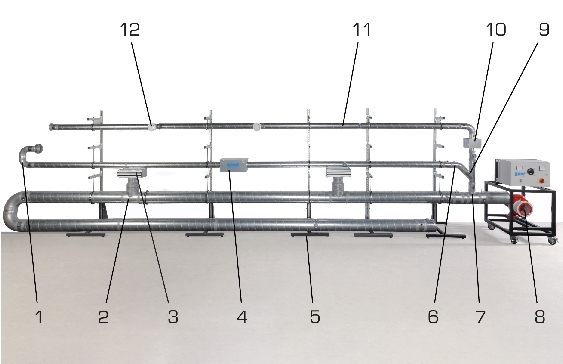

Le banc d'essai HL 710 permet d'étudier les moyens de distribution de l'air dans un bâtiment.
Le système de conduit d'air est alimenté par un ventilateur dont la vitesse de rotation est régulée.

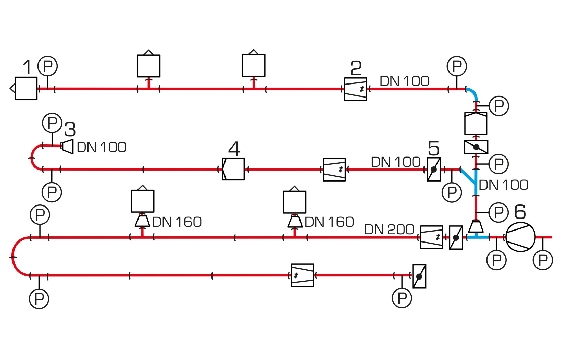

L'étudiant construit des systèmes de conduit d'air variables à partir de composants couramment utilisés sur le marché comme des tuyaux, coudes, jonctions, filtres et soupapes à disque.
Les raccords destinés à mesurer la pression peuvent être montés à n'importe quel endroit.
Les effets de chacun des composants sur la perte de pression et donc sur la vitesse et le débit d'air sont étudiés.

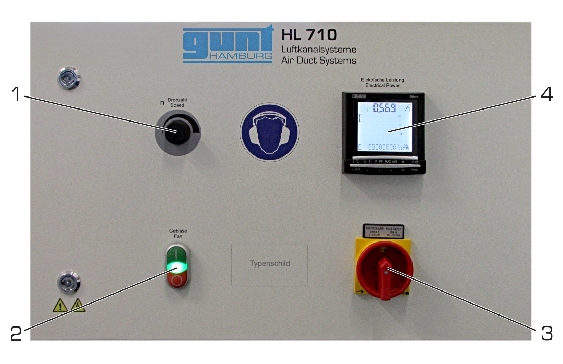

Deux manomètres sont prévus à cet effet avec différentes plages de mesure et un appareil à main pour la mesure de la vitesse de l'air.
La courbe caractéristique du ventilateur est également calculée et la puissance absorbée est mesurée.
Elles servent à la ventilation des bureaux, des salles de sport, des ateliers de production, des salles de spectacle, etc.
Ces installations sont composées d'un système de conduit d'air et souvent aussi d'autres dispositifs servant au conditionnement de l'air ambiant.
Elles peuvent en plus contenir des éléments destinés à la purification de l'air ou à la réduction du bruit.
Le banc d'essai HL 710 permet d'étudier les moyens de distribution de l'air dans un bâtiment.
Le système de conduit d'air est alimenté par un ventilateur dont la vitesse de rotation est régulée.
L'étudiant construit des systèmes de conduit d'air variables à partir de composants couramment utilisés sur le marché comme des tuyaux, coudes, jonctions, filtres et soupapes à disque.
Les raccords destinés à mesurer la pression peuvent être montés à n'importe quel endroit.
Les effets de chacun des composants sur la perte de pression et donc sur la vitesse et le débit d'air sont étudiés.
Deux manomètres sont prévus à cet effet avec différentes plages de mesure et un appareil à main pour la mesure de la vitesse de l'air.
La courbe caractéristique du ventilateur est également calculée et la puissance absorbée est mesurée.
Contenu didactique / Essais
- planification, montage et test d'un système de conduit d'air
- composants typiques en technique de ventilation
- mesure du débit et vitesse de l'air
- mesure des pressions dynamiques et statiques
- détermination de la perte de pression à travers différents composants comme les coudes, angles, distributeurs, etc.
- enregistrement des courbes caractéristiques de l'installation
- enregistrement de la courbe caractéristique du ventilateur
- détermination du point de fonctionnement
- détermination de la puissance électrique du moteur du ventilateur à partir de la tension et de l'intensité
- calcul du rendement du ventilateur
Les grandes lignes
- planification et montage de systèmes de conduit d'air simples et complexes
- mesure des pressions dynamiques et statiques dans les systèmes de conduit d'air
- mesure de la vitesse et du débit volumétrique dans différentes conditions
- planification, montage et test d'un système de conduit d'air
- composants typiques en technique de ventilation
- mesure du débit et vitesse de l'air
- mesure des pressions dynamiques et statiques
- détermination de la perte de pression à travers différents composants comme les coudes, angles, distributeurs, etc.
- enregistrement des courbes caractéristiques de l'installation
- enregistrement de la courbe caractéristique du ventilateur
- détermination du point de fonctionnement
- détermination de la puissance électrique du moteur du ventilateur à partir de la tension et de l'intensité
- calcul du rendement du ventilateur
Les grandes lignes
- planification et montage de systèmes de conduit d'air simples et complexes
- mesure des pressions dynamiques et statiques dans les systèmes de conduit d'air
- mesure de la vitesse et du débit volumétrique dans différentes conditions
Caractéristiques techniques
Ventilateur
- puissance absorbée: 900W
- débit volumétrique max.: 1680m^3^/h
- différence de pression max.: 1000Pa
- vitesse de rotation: 0...2840min^-1^
Tuyaux
- longueur: 1600mm
- diamètre: 8x DN200, 8x DN100
Coudes et raccords, chacun DN100 et DN200
- coude 90°, coude 45°
- dérivation 45°
- pièce en T, pièce en T avec réduction
- réduction, raccord enfichable, manchon
Éléments d'étranglement, chacun DN100 et DN200
- vanne papillon
- diaphragme
Filtres, chacun DN100 et DN200
- filtre à poche
- cartouche filtrante
Plages de mesure:
- pression: 0...200Pa / 0...2000Pa
- vitesse: 0,25...30m/s
- puissance: 0...5,75kW
230V, 50Hz, 1 phase
Ventilateur
- puissance absorbée: 900W
- débit volumétrique max.: 1680m^3^/h
- différence de pression max.: 1000Pa
- vitesse de rotation: 0...2840min^-1^
Tuyaux
- longueur: 1600mm
- diamètre: 8x DN200, 8x DN100
Coudes et raccords, chacun DN100 et DN200
- coude 90°, coude 45°
- dérivation 45°
- pièce en T, pièce en T avec réduction
- réduction, raccord enfichable, manchon
Éléments d'étranglement, chacun DN100 et DN200
- vanne papillon
- diaphragme
Filtres, chacun DN100 et DN200
- filtre à poche
- cartouche filtrante
Plages de mesure:
- pression: 0...200Pa / 0...2000Pa
- vitesse: 0,25...30m/s
- puissance: 0...5,75kW
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 800x810x1250mm (ventilateur)
Poids: env. 180kg (total)
Liste de livraison
1 ventilateur radial sur un bâti mobile
6 supports de montage
1 jeu de tuyaux, coudes, raccords, composants (sorties, filtres, etc.)
1 manomètre à tube incliné
1 manomètre numérique
1 anémomètre
1 documentation didactique
Lxlxh: 800x810x1250mm (ventilateur)
Poids: env. 180kg (total)
Liste de livraison
1 ventilateur radial sur un bâti mobile
6 supports de montage
1 jeu de tuyaux, coudes, raccords, composants (sorties, filtres, etc.)
1 manomètre à tube incliné
1 manomètre numérique
1 anémomètre
1 documentation didactique
Techniques > Thermique > Génie frigorifique et climatique > Génie climatique - technique de ventilation
Techniques > Thermique > Systemes domestiques de chauffage et ventilation > Systèmes de ventilation
Techniques > Mécanique des fluides > Installations d'essai fluidiques
Poids: 180 Kg Delai de livraison estimé : 16 semaines
