Ref: E2.5.3.3

E2.5.3.3 Convertisseur de fréquence pour la commande d'un moteur asynchrone

Convertisseur de fréquence ou hacheur en H

Ce stage de laboratoire fonctionne avec des plaques d'expé rimentation dans un cadre profilé .

L'alimentation é lectrique pour le convertisseur de fré quence est assuré e par un inverseur directement à partir du ré seau d'alimentation public (tension de ré seau 230 V).



Objectifs d'apprentissage

- Mesures de protection et sé curité é lectrique

- Modules d'un variateur de fré quence avec circuit intermé diaire de tension

- Paramé trage des convertisseurs de fré quence

- Acquisition de compé tences de mesure

- Mesures avec Converter Controller CASSY



L'importance des convertisseurs de fré quence pour les concepts de fabrication et d'exploitation n'a jamais é té aussi grande qu'aujourd'hui.

Un convertisseur de fré quence n'optimise pas seulement le fonctionnement du moteur, mais aussi souvent l'ensemble de la machine entraî né e.



Les convertisseurs de fré quence sont utilisé s dans les buts suivants :

- Optimisation de l'efficacité é nergé tique,

- Automatisation performante de l'usine,

- Ré gulation et optimisation des processus.



Cet é quipement concerne l'adaptation optimale du convertisseur de fré quence et des machines sans ré gulation de la vitesse.



Les points forts :

- Les mesures sont effectué es avec le contrô leur de convertisseur CASSY.

- Tous les canaux de mesure sont libres de potentiel et peuvent donc ê tre utilisé s librement.

- Toutes les mesures peuvent ê tre effectué es avec ou sans ordinateur.

- Pour la protection contre la surchauffe, les enroulements statoriques du moteur asynchrone sont é quipé s de sondes de tempé rature.

- Le moteur asynchrone dispose d'un bornier didactique avec impression du sché ma d'enroulement.



Toutes les fonctions du Converter Controller CASSY et du Test machine CASSY 0,3 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.

Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.



De plus, le Converter Controller CASSY et le Test Machine CASSY 0,3 sont entiè rement contrô lables en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.



Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :

- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,

- MATLAB\'ae et LabVIEW \'99

- Lab Docs Editor Advanced



Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le Converter Controller CASSY et le test de machines CASSY 0,3.



Pour plus de dé tails, veuillez consulter les donné es produit 7735290 ou 7735291 Converter Controller CASSY et 7731900 ou 7731901 Maschinen Test CASSY 0,3.



L'é quipement convient aussi bien pour les expé riences des é lè ves et des é tudiants en laboratoire avec la basse tension (courant continu, courant alternatif et courant triphasé ) et - si le banc d'essai est mobile - pour les dé monstrations des enseignants dans la salle de classe ou l'amphithéâ tre.

Les expé riences sont ré alisé es conformé ment au manuel.



Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.

Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.

Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.



Dans les é quipements suivants, il y a encore des essais é tendus ré alisé s avec un convertisseur de fré quence et une machine asynchrone :

- E2.5.3.2 Bases de la technique des convertisseurs de fré quence

- E2.5.3.4 Entraî nements avec convertisseur de fré quence industriel

- E2.5.4.4 Comportement en service de moteurs asynchrones à vitesse variable en charge

- E2.6.2.2 Servomoteur AC avec machine asynchrone industrielle



Thè mes

- Champ tournant et pointeur spatial

- Fré quence de modulation

- Types de modulation : rectangle, trapè ze, sinus, sinus avec 3è me harmonique.

- Magné tisation pour une caracté ristique U/f liné aire

- Amé lioration de la magné tisation par la tension de dé marrage

- Dé marrage avec boost

- Optimisation des caracté ristiques de charge par compensation IxR

- Compensation du glissement

- Compensation de charge

- Enregistrement de l'effet de la compensation de charge et de glissement dans la caracté ristique de charge

- Enregistrement des caracté ristiques de travail pour plusieurs fré quences et sens de rotation

- Comparaison de plusieurs caracté ristiques de charge

- Fonctionnement du gé né rateur et freinage



É quipement comprenant :

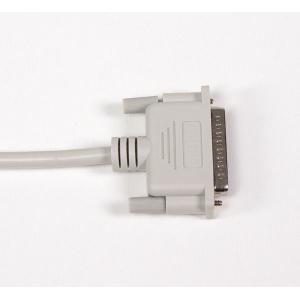

1 735 290 Câ ble de raccordement du convertisseur universel

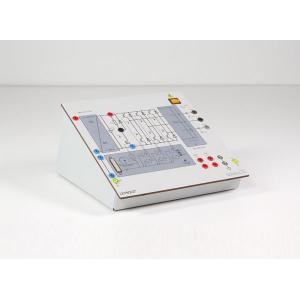

1 773 5297 Convertisseur universel

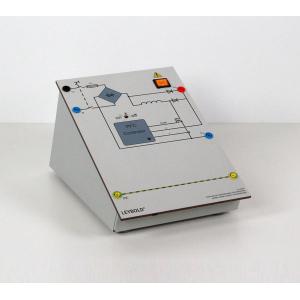

1 773 5295 Bloc d'alimentation DC 390 V, 6 A, (LFK)

1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance

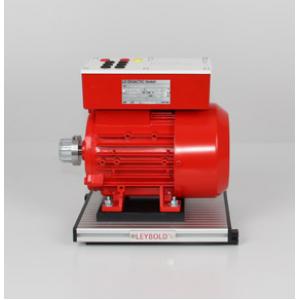

1 773 2104 Moteur à cage d\u146?é cureuil 230/400 0,3

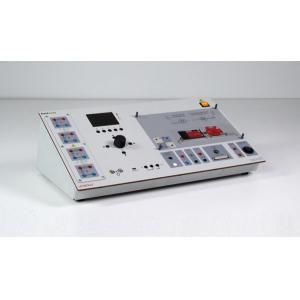

1 773 1901 Test de machines CASSY 0,3

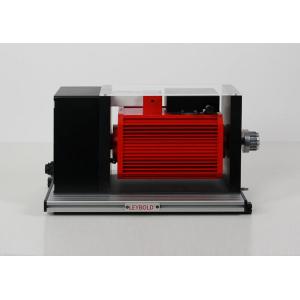

1 773 1991 Dynamomè tre é lectrique 0,3

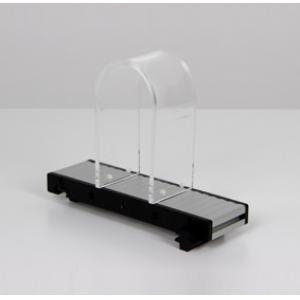

1 773 108 Accouplement et couvercle de bout d'arbre 0.3 transparent

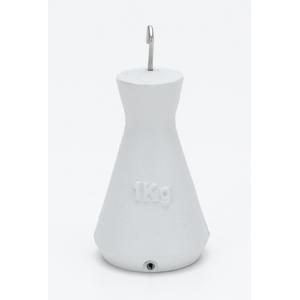

1 315 39 Masse marqué e, 1 kg

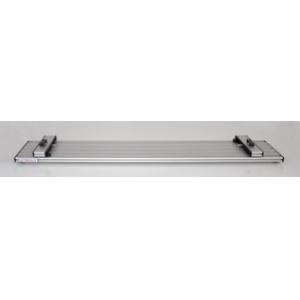

1 773 110 Banc de base de machine 90 cm

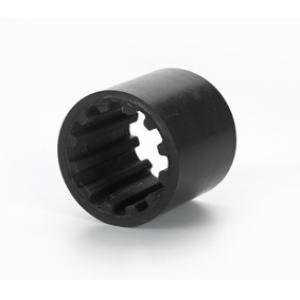

1 731 06 Accouplement 0.3

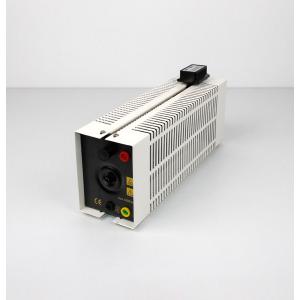

1 537 341 Ré sistance au glissement 102 ohms

1 565 442 * LIT-print: Convertisseurs de fré quence, anglais

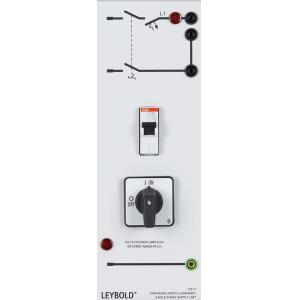

1 726 71 Unité de raccordement en monophasé

1 726 09 Cadre profilé T130, deux é tages
