Ref: A2.7.2.1

A2.7.2.1 Machines électriques dans le véhicule hybride ou électrique

panier
Ajouter au panier

N/A

panier
Ajouter au panier

pdf
Fiche technique

LEYBOLD utilise les composants de l'équipement Machines électriques d'enseignement (MEE) pour permettre à l'apprenti de réaliser soi-même les différents types de machine.

Cela permet de se familiariser avec des notions et connaissances de base liées entre autres
- à l'électromagnétisme
- à l'induction
- à la génération de tension
- au moteur et
- à la génératrice

Équipement comprenant :
3 563 115 Bobine à 500 spires MEE
1 563 17 Disque de centrage MEE
1 563 181 Porte-balais MEE
2 563 13 Balai MEE
1 563 19 Rotor à aimant MEE
1 563 22 Rotor bipolaire MEE
1 563 23 * Rotor tripolaire MEE
1 563 28 Rotor à aiguille aimantée MEE
1 727 815 Jeu stator/rotor multipolaire ELM
1 727 816 Rotor à aimants permanents encastrés MEE
2 563 091 Pièce polaire pour aimant MEE
3 563 101 Pièce polaire large pour bobines ELM
1 563 251 Lame à champ tournant MEE, néodyme
1 563 291 Anneau en cuivre avec disque en fer MEE
1 563 191 Rotor 4 pôles à aimant MEE
1 510 48 Aimants, 35 mm Ø , paire
1 514 011 Indicateur de champ magnétique

Composants de l'électronique de puissance (onduleur)
1 725 722 Générateur triphasé TBT à fréquence variable
1 727 812 Capteur de position du rotor MEE

Machine-TPS
1 727 88 Unité d'entraînement
1 727 87 Charge étoile-triangle
1 727 811 Unité de base pour machine
1 727 81 Unité de base pour machine
1 727 813 Adaptateur pour capteur de position du rotor MEE

Instruments de mesure
1 727 21 ** Multimètre automobile à zéro central
1 727 20 ** Multimètre automobile à zéro à gauche
1 580 0136 ** Tachymètre portable
1 524 0621 ** Capteur UIP S
1 524 0431 ** Adaptateur 30 A
1 524 034 ** Adaptateur timer
1 524 013S ** Capteur-CASSY 2 Démarreur
1 524 013 ** Sensor-CASSY 2
1 739 589 ** Logiciel : Testeur de diagnostic automobile, allemand et anglais

Accessoires
1 579 13 Interrupteur à bascule STE 2/19
3 577 32 Résistance 100 Ohms, STE 2/19
1 577 44 Résistance 1 kOhm, STE 2/19
1 578 15 Condensateur 1 µF, STE 2/19
1 727 800 Rangement ELM
1 563 16 Tournevis hexagone
1 726 10 Cadre profilé T150, deux étages
1 563 31 Huile, 100 ml, en flacon compte-gouttes H304
1 738 9821 Câble de laboratoire de sécurité, jeu 51
1 778 827 LIT-digital: Mobilité électrique
1 738 01 Boîte à câbles et connecteurs

Les articles marqués d'un ** sont obligatoires.

Les articles marqués d'un * ne sont pas indispensables, mais nous les recommandons pour réaliser l'expérience.




Ref: 563115
Bobine MEE à 500 spires


Ref: 56317
Disque de centrage -MEE- pour un écartement optimal entre les pièces polaires et les rotors


Ref: 563181
Porte-balai pour rotor bobiné -MEE-


Ref: 56313
Balai en carbone dur pour porte-balais 563181 -MEE-

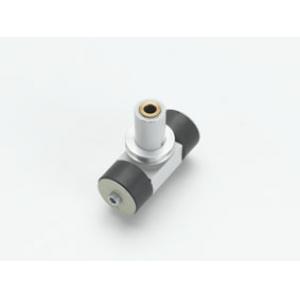

Ref: 56319
Rotor 2 pôles aimant permanent -MEE-


Ref: 56322
Rotor bipolaire bobiné -MEE-


Ref: 56323
Rotor tripolaire bobiné -MEE-


Ref: 56328
Rotor à aiguille aimantée -MEE-
avec coussinet de pivotement pour mettre en évidence un champ tournant à faible vitesse


Ref: 727815
Rotor multipolaire et stator à aimants permanents pour machines démontables
à monter sur support 727811, en option rotor n°2 727816


Ref: 727816
Rotor à 20 aimants permanents encastrés MEE
Nécessite 727815


Ref: 563091
Pièce polaire pour aimant -MEE-


Ref: 563101
Pièce polaire large support bobine MEE- pour 56311/14

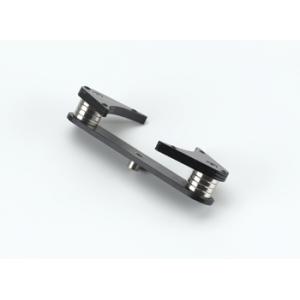

Ref: 563251
Lame à champ tournant MEE, néodyme

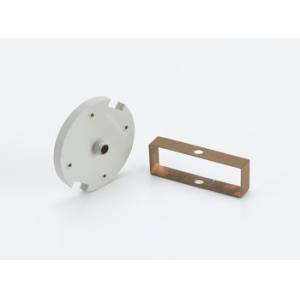

Ref: 563291
Anneau en cuivre avec disque en fer MEE

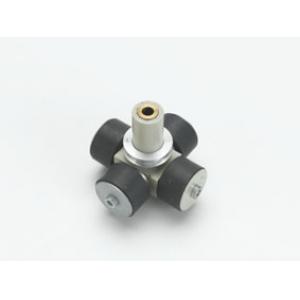

Ref: 563191
Rotor 4 pôles aimant permanent


Ref: 51048
Paire d'aimants cylindriques


Ref: 727812
Capteur de position rotor pour machine démontable
pour rotor 56319 et 563191 à relier à l'alimentation tri 727721, à monter sur support 727811


Ref: 72788
Unité d'entrainement pour machines électriques démontables, plaque A4
vitesse de rotation de 0 à 3000 tr/min.


Ref: 72787
Charge étoile-triangle


Ref: 727811
Unité de base machine, plaque A4 avec connecteur pour capteur rotatif

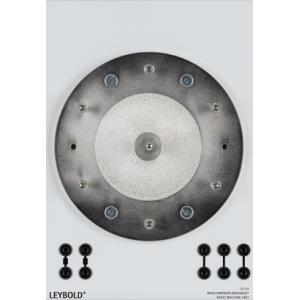

Ref: 72781
Unité de base machine électrique démontable, plaque A4

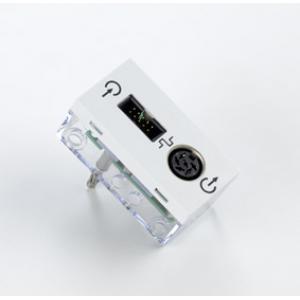

Ref: 727813
Adaptateur pour le branchement du capteur de position du rotor 727812
et l'alimentation triphasée 725721 avec la unité de base pour les machines 72781

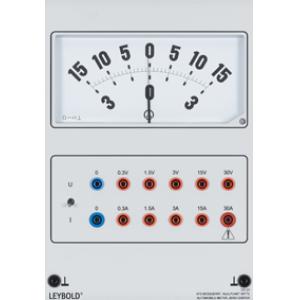

Ref: 72721
Multimètre automobile à zéro central


Ref: 72720
Multimètre automobile à zéro à gauche


Ref: 5800136
Tachymètre optique


Ref: 5240621
Capteur UIP S
Tension: ±0,1/±0,3/±1/±3/±10/±30V, Courant: ±0,1/±0,3/±1/±3A


Ref: 5240431
Adaptateur CASSY pour mesure de courant : 30-A-Box
Gammes de mesure : ±1/±3/±10/±30 A


Ref: 524034
Adaptateur Timer pour mesure de fréquence, temps Delta t, 2 entrées TTL


Ref: 524013S
Sensor-CASSY 2 - Starter Avec licence établissement
Comprend : interface Sensor CASSY 2 (524013) + logiciel CASSY Lab 2 (524220)


Ref: 524013
Sensor-CASSY 2, Interface PC USB
Nécessite une licence du logiciel CASSY 2


Ref: 739589
Logiciel de diagnostic CASSY pour l'automobile


Ref: 57913
Interrupteur à bascule,à 2 positions (ON / OFF) STE 2/19


Ref: 57732
Résistance 100 ohms, STE 2/19


Ref: 57744
Résistance, 1 kOhm, STE 2/19


Ref: 57815
Condensateur, 1µF, 100 V, 5%, STE 2/19


Ref: 727800
Caisse de rangement pour machines démontables -MEE-


Ref: 56316
Tourne vis à six pans creux


Ref: 72610
Cadre profilé T150, 2 étages


Ref: 56331
Flacon d'huile, 100 ml, compte-goutte


Ref: 7389821
Jeu de 51 câbles d'expérience de sécurité, 25 50 100 cm, Bleu, jaune, gris, blanc, rouge, vert, noir
Section du conducteur : 2,5mm² souple, Courant permanent : max. 32A


Ref: 73801
Boîte à fixer à un cadre pour ranger les câbles, les cavaliers et tout autre accessoire


Ref: 725722
Alimentation mono, triphasée, continue: basse tension, basse fréquence, réglable
0...15V CC, 0...24/40 V CA mono et triphasée, 1.5 A, fréquence 0.01 Hz...500 Hz. 3 Afficheurs

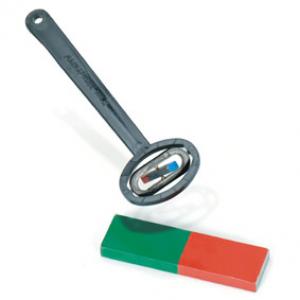

Ref: 514011
Indicateur de champ magnétique


Ref: 778827
Manuel pédagogique A2.7 Propulsions alternatives, Numérique
