P3.4.5.3 Tracé de la tension et du courant en fonction du temps pour un transformateur chargé

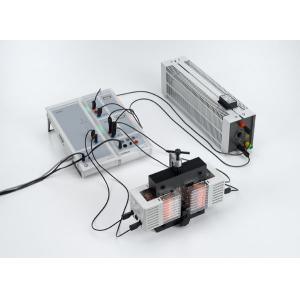

L'expérience P3.4.5.3 consiste à représenter la tension primaire et la tension secondaire de même que le courant primaire et le courant secondaire dun transformateur en charge.
Ces tensions et courants sont représentés en tant que grandeurs subordonnées au temps avec le système CASSY.
Le logiciel CASSY détermine directement les relations de phase entre les quatre grandeurs et calcule en plus les puissances dépendantes du temps dans les circuits primaires et secondaires.
Équipement comprenant :
1 562 801 Transformateur pour travaux pratiques
1 524 013 Sensor-CASSY 2
1 524 011USB USB Power-CASSY
1 524 220 CASSY Lab 2
1 537 341 Résistance au glissement 102 ohms
1 500 414 Câble de connexion 19 A, 25 cm, noir
6 500 444 Câble de connexion 19 A, 100 cm, noir
1 En complément : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)
Ces tensions et courants sont représentés en tant que grandeurs subordonnées au temps avec le système CASSY.
Le logiciel CASSY détermine directement les relations de phase entre les quatre grandeurs et calcule en plus les puissances dépendantes du temps dans les circuits primaires et secondaires.
Équipement comprenant :
1 562 801 Transformateur pour travaux pratiques
1 524 013 Sensor-CASSY 2
1 524 011USB USB Power-CASSY
1 524 220 CASSY Lab 2
1 537 341 Résistance au glissement 102 ohms
1 500 414 Câble de connexion 19 A, 25 cm, noir
6 500 444 Câble de connexion 19 A, 100 cm, noir
1 En complément : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)
