P3.3.4.4 Mesure du champ magnétique sur un conducteur droit
et sur des boucles conductrices à des courants faibles
Dans l'expérience P3.3.4.4, on mesure le champ magnétique dun conducteur droit et long pour différentes intensités I du courant, en fonction de la distance r au conducteur. Quantitativement, on confirme la relation
B = ì0/2ð · l/r
En complément, on mesure le champ magnétique de bobines circulaires de rayon R différent en fonction de la distance x sur laxe central de la bobine. On compare les valeurs mesurées avec celles calculées à partir de la formule
B = ì0/2 · l · R²/(R² + x²)³'²
Les mesures peuvent être effectuées avec la sonde B axiale S, ±0,3 mT à des courants faibles.
Équipement comprenant :
1 516 235 Conducteurs de courant, jeu de 4
1 524 005W2 Mobile-CASSY 2 WLAN
1 524 0383 Sonde B axiale S, ±0,3 mT
1 501 11 Câble rallonge, à 15 pôles
1 521 546 Alimentation CC 0...16 V/0...5 A
1 460 21 Support pour éléments enfichables
1 460 310 Banc d'optique, profil S1, 1 m
1 460 311 Cavalier avec noix 45/65
1 460 312 Cavalier avec noix 45/35
1 301 01 Noix Leybold
1 300 42 Tige 47 cm, 12 mm Ø
1 501 644 Douilles de raccordement, noires, jeu de 6
1 501 30 Câble d'expérimentation 32 A, 100 cm, rouge
1 501 31 Câble d'expérimentation 32 A, 100 cm, bleu
B = ì0/2ð · l/r
En complément, on mesure le champ magnétique de bobines circulaires de rayon R différent en fonction de la distance x sur laxe central de la bobine. On compare les valeurs mesurées avec celles calculées à partir de la formule
B = ì0/2 · l · R²/(R² + x²)³'²
Les mesures peuvent être effectuées avec la sonde B axiale S, ±0,3 mT à des courants faibles.
Équipement comprenant :
1 516 235 Conducteurs de courant, jeu de 4
1 524 005W2 Mobile-CASSY 2 WLAN
1 524 0383 Sonde B axiale S, ±0,3 mT
1 501 11 Câble rallonge, à 15 pôles
1 521 546 Alimentation CC 0...16 V/0...5 A
1 460 21 Support pour éléments enfichables
1 460 310 Banc d'optique, profil S1, 1 m
1 460 311 Cavalier avec noix 45/65
1 460 312 Cavalier avec noix 45/35
1 301 01 Noix Leybold
1 300 42 Tige 47 cm, 12 mm Ø

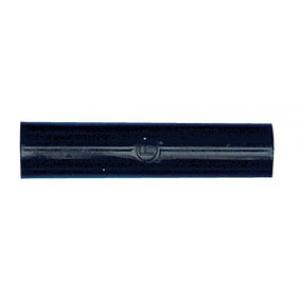

1 501 644 Douilles de raccordement, noires, jeu de 6
1 501 30 Câble d'expérimentation 32 A, 100 cm, rouge
1 501 31 Câble d'expérimentation 32 A, 100 cm, bleu
