Ref: P3.2.4.2
P3.2.4.2 Le voltmètre comme résistance ohmique dans un circuit électrique
L'expérience P3.2.4.2 consiste à déterminer la résistance interne dun voltmètre en mesurant le courant qui le parcourt.
Pour augmenter la plage de mesure, on branche ici une deuxième résistance correspondant à la résistance interne, en série avec le voltmètre.
Équipement comprenant :
1 521 488 Alimentation électrique AC/DC 0...12 V/3 A
1 576 81 Plaque à réseau prise de sécurité , 20/10
1 577 52 Résistance 4,7 kOhms, STE 2/19

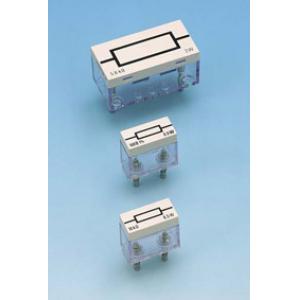

1 577 75 Résistance 680 kohms, STE 2/19

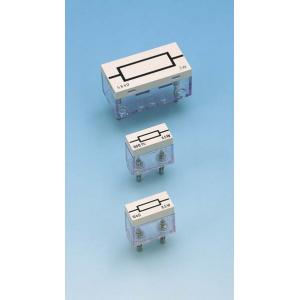

1 577 71 Résistance 220 kohms, STE 2/19
2 531 110 Multimètre LDanalog 10
3 500 621 Câble de connexion de sécurité 50 cm, rouge
3 500 622 Câble de connexion de sécurité 50 cm, bleu
