Ref: P2.6.2.4
P2.6.2.4 Diagramme pV du moteur à air chaud comme moteur thermique
Tracé et exploitation avec CASSY

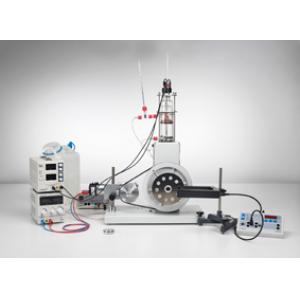

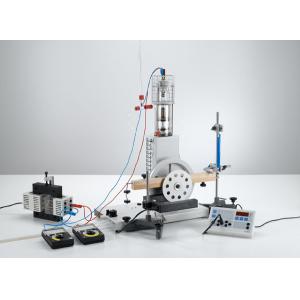

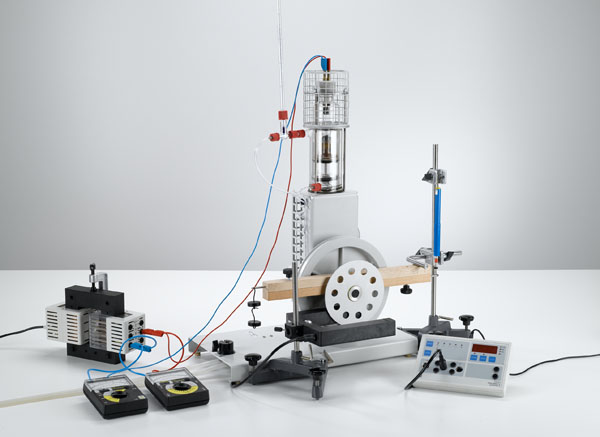

Au cours de lexpérience P2.6.2.4, on trace le diagramme pV du moteur à air chaud en tant que moteur thermique à laide de l'interface CASSY : un capteur de pression mesure la pression p dans le cylindre en fonction du temps t et un capteur de déplacement enregistre la position s du piston moteur à partir de laquelle le volume V enfermé est calculé.
Les données mesurées sont directement représentées sur lécran dans un diagramme pV.
Pour une exploitation ultérieure, on calcule le travail mécanique
W = -· dV
réalisé sous forme de frottements par le piston à chaque cycle, puis on en déduit la puissance mécanique
P = W · f
f : vitesse de rotation à vide
que lon reporte ensuite dans un diagramme en fonction de la vitesse de rotation à vide.
Équipement comprenant :

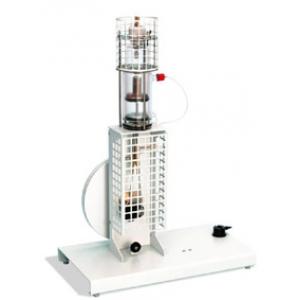

1 388 182 Moteur à air chaud

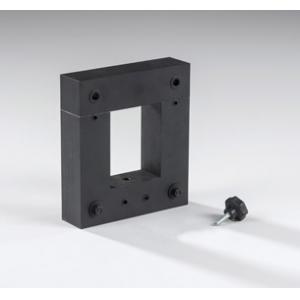

1 562 11 Noyau en U avec joug

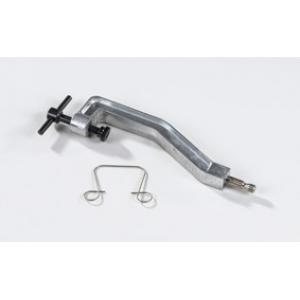

1 562 121 Agrafe d'assemblage avec pince à ressort
1 562 21 Bobine secteur à 500 spires

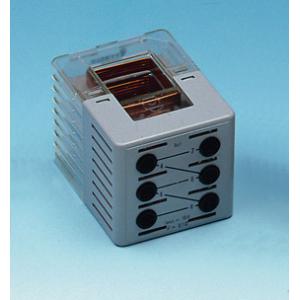

1 562 18 Bobine très basse tension, 50 spires
1 524 013 Sensor-CASSY 2
1 524 220 CASSY Lab 2
1 524 082 Capteur de rotation S
1 524 064 Capteur de pression S, ±2 000 hPa
1 309 48 Fil de pêche

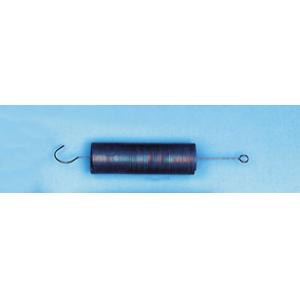

1 352 08 Ressort à boudin 25 N/m
2 501 33 Câble d'expérimentation 32 A, 100 cm, noir
1 En complément : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)

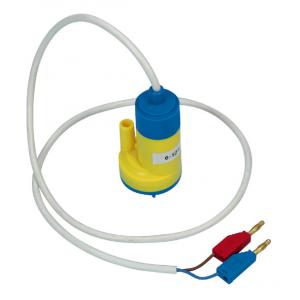

1 388 181 * Pompe submersible

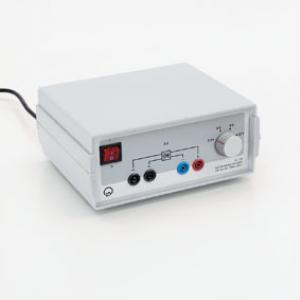

1 521 231 * Transformateur variable TBT 3/6/9/12 V

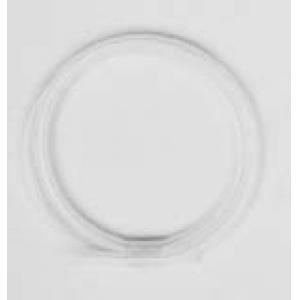

2 667 194 * Tuyau silicone 7 mm Ø, 1 m

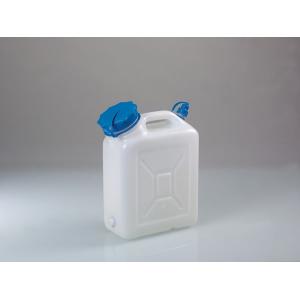

1 604 3131 * Bidon à col large 10 l
1 520 8105 * Expérience virtuelle : Diagramme pV du moteur à air chaud
Les articles marqués d'un * ne sont pas obligatoires, mais sont recommandés pour la réalisation de l'expérience.
Les données mesurées sont directement représentées sur lécran dans un diagramme pV.
Pour une exploitation ultérieure, on calcule le travail mécanique
W = -· dV
réalisé sous forme de frottements par le piston à chaque cycle, puis on en déduit la puissance mécanique
P = W · f
f : vitesse de rotation à vide
que lon reporte ensuite dans un diagramme en fonction de la vitesse de rotation à vide.
Équipement comprenant :
1 388 182 Moteur à air chaud
1 562 11 Noyau en U avec joug
1 562 121 Agrafe d'assemblage avec pince à ressort
1 562 21 Bobine secteur à 500 spires
1 562 18 Bobine très basse tension, 50 spires
1 524 013 Sensor-CASSY 2
1 524 220 CASSY Lab 2
1 524 082 Capteur de rotation S
1 524 064 Capteur de pression S, ±2 000 hPa
1 309 48 Fil de pêche
1 352 08 Ressort à boudin 25 N/m
2 501 33 Câble d'expérimentation 32 A, 100 cm, noir
1 En complément : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)
1 388 181 * Pompe submersible
1 521 231 * Transformateur variable TBT 3/6/9/12 V
2 667 194 * Tuyau silicone 7 mm Ø, 1 m
1 604 3131 * Bidon à col large 10 l
1 520 8105 * Expérience virtuelle : Diagramme pV du moteur à air chaud
Les articles marqués d'un * ne sont pas obligatoires, mais sont recommandés pour la réalisation de l'expérience.
