Ref: EWTGUWP100
WP 100 Déformation de barres soumises à une flexion ou à une torsion (Réf. 020.10000)
Influence du matériau, de la section et de la longueur d’encastrement sur les déformations
La flexion et la torsion constituent des charges typiques pour les composants.
Les contraintes et dé formations qui en ré sultent peuvent entraî ner une dé faillance du composant. Diffé rents facteurs jouent ici un rô le, p. ex. le maté riau, la section, la longueur d´ encastrement et le type d´ appui.
Le WP 100 é tudie l´ influence de ces facteurs sur la dé formation d´ une barre soumise à une charge de flexion ou à un moment de torsion.

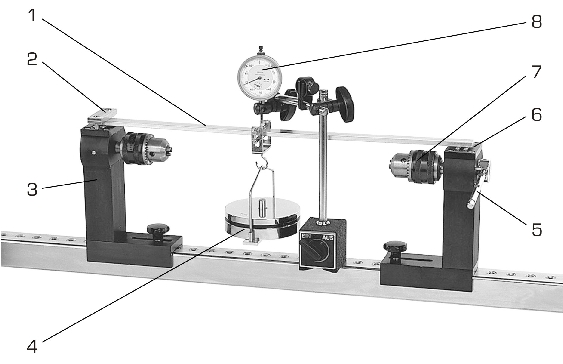

Un jeu de barres d´ essai est assemblé afin de pouvoir comparer directement les ré sultats de mesure.
La barre é tudié e est fixé e sur deux supports mobiles et chargé e des poids.
Les dé formations qui en ré sultent sont enregistré es par un comparateur à cadran.
Les supports contiennent des mandrins permettant de fixer les barres de torsion et des appuis pour les barres lors de l´ essai de flexion.
Les appuis offrent diffé rentes possibilité s d´ encastrement permettant d´é tudier les montages isostatiques ou hyperstatiques.
Le moment de torsion est dé clenché à l´ aide d´ un dispositif sur un support.
Le point d´ application de la charge utilisé pour gé né rer le moment de flexion peut ê tre dé placé .
Les piè ces d´ essai sont logé es de maniè re claire et proté gé es dans un systè me de rangement.
L´ ensemble du montage expé rimental est monté sur le bâ ti.
Les contraintes et dé formations qui en ré sultent peuvent entraî ner une dé faillance du composant. Diffé rents facteurs jouent ici un rô le, p. ex. le maté riau, la section, la longueur d´ encastrement et le type d´ appui.
Le WP 100 é tudie l´ influence de ces facteurs sur la dé formation d´ une barre soumise à une charge de flexion ou à un moment de torsion.
Un jeu de barres d´ essai est assemblé afin de pouvoir comparer directement les ré sultats de mesure.
La barre é tudié e est fixé e sur deux supports mobiles et chargé e des poids.
Les dé formations qui en ré sultent sont enregistré es par un comparateur à cadran.
Les supports contiennent des mandrins permettant de fixer les barres de torsion et des appuis pour les barres lors de l´ essai de flexion.
Les appuis offrent diffé rentes possibilité s d´ encastrement permettant d´é tudier les montages isostatiques ou hyperstatiques.
Le moment de torsion est dé clenché à l´ aide d´ un dispositif sur un support.
Le point d´ application de la charge utilisé pour gé né rer le moment de flexion peut ê tre dé placé .
Les piè ces d´ essai sont logé es de maniè re claire et proté gé es dans un systè me de rangement.
L´ ensemble du montage expé rimental est monté sur le bâ ti.
Contenu didactique / Essais
- essais de flexion
dé termination du module d´é lasticité

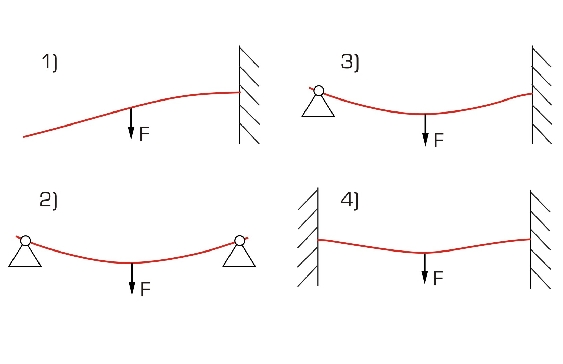

systè mes isostatiques (poutre sur 2 supports; poutre en porte-à -faux)
systè mes hyperstatiques (poutre à double encastrement)
dé formation d´ une poutre en fonction de maté riau, gé omé trie (largeur du profil, hauteur du profil, longueur), type et espacement de l´ appui
é tablissement des rapports proportionnels pour la dé formation
- essais de torsion
dé termination du module de cisaillement de diffé rents maté riaux

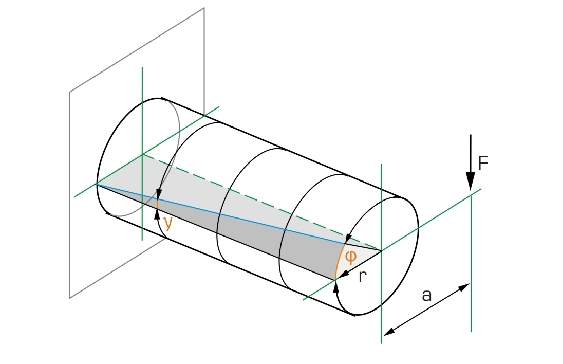

angle de torsion en fonction de longueur d´ encastrement, diamè tre de la barre
é tablissement des rapports proportionnels pour l´ angle de torsion
Les grandes lignes
- dé formation é lastique de poutres isostatiques et hyperstatiques soumises à une charge de flexion
- torsion é lastique de barres rondes soumises à un moment de torsion
- influence du maté riau, de la section et de la longueur d´ encastrement sur les dé formations
Les caracté ristiques techniques
17 barres pour les essais de flexion
- maté riau: aluminium, acier, laiton, Cu
- hauteur pour Lxl 510x20mm: H=3...10mm (alu.)
- largeur pour Lxh 510x5mm: B=10...30mm (alu.)
- longueur pour lxh 20x4mm: L=210...510mm (alu.)
- Lxlxh: 20x4x510mm (aluminium, acier, laiton, Cu)
- Lxlxh: 10x10x510mm (aluminium)
22 barres de torsion
- maté riau: aluminium, acier, laiton, Cu
- longueur pour Ø 10mm: 50...640mm (alu.)
- Ø xL: 10x50mm/10x340mm (aluminium, acier, Cu, laiton)
- diamè tre pour L=50/340mm: Ø 5...12mm (acier)
Comparateur à cadran
- 0...10mm, graduation: 0,01mm
Ruban gradué , graduation: 0,01m
Poids
- 1x 100g (suspente)
- 1x 100g, 1x 400g, 1x 500g, 1x 900g
- essais de flexion
dé termination du module d´é lasticité
systè mes isostatiques (poutre sur 2 supports; poutre en porte-à -faux)
systè mes hyperstatiques (poutre à double encastrement)
dé formation d´ une poutre en fonction de maté riau, gé omé trie (largeur du profil, hauteur du profil, longueur), type et espacement de l´ appui
é tablissement des rapports proportionnels pour la dé formation
- essais de torsion
dé termination du module de cisaillement de diffé rents maté riaux
angle de torsion en fonction de longueur d´ encastrement, diamè tre de la barre
é tablissement des rapports proportionnels pour l´ angle de torsion
Les grandes lignes
- dé formation é lastique de poutres isostatiques et hyperstatiques soumises à une charge de flexion
- torsion é lastique de barres rondes soumises à un moment de torsion
- influence du maté riau, de la section et de la longueur d´ encastrement sur les dé formations
Les caracté ristiques techniques
17 barres pour les essais de flexion
- maté riau: aluminium, acier, laiton, Cu
- hauteur pour Lxl 510x20mm: H=3...10mm (alu.)
- largeur pour Lxh 510x5mm: B=10...30mm (alu.)
- longueur pour lxh 20x4mm: L=210...510mm (alu.)
- Lxlxh: 20x4x510mm (aluminium, acier, laiton, Cu)
- Lxlxh: 10x10x510mm (aluminium)
22 barres de torsion
- maté riau: aluminium, acier, laiton, Cu
- longueur pour Ø 10mm: 50...640mm (alu.)
- Ø xL: 10x50mm/10x340mm (aluminium, acier, Cu, laiton)
- diamè tre pour L=50/340mm: Ø 5...12mm (acier)
Comparateur à cadran
- 0...10mm, graduation: 0,01mm
Ruban gradué , graduation: 0,01m
Poids
- 1x 100g (suspente)
- 1x 100g, 1x 400g, 1x 500g, 1x 900g
Informations logistiques
Dimensions et poids
Lxlxh: 1000x250x200mm
Poids: env. 18kg
Lxlxh: 1170x480x207mm (systè me de rangement)
Poids: env. 12kg (systè me de rangement)
Liste de livraison
1 bâ ti
2 supports
1 dispositif de gé né ration du moment de torsion
17 barres pour essai de flexion
22 barres de torsion
1 comparateur à cadran avec support, 1 ruban gradué
1 jeu de poids
2 clé s pour vis à six pans creux
1 systè me de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1000x250x200mm
Poids: env. 18kg
Lxlxh: 1170x480x207mm (systè me de rangement)
Poids: env. 12kg (systè me de rangement)
Liste de livraison
1 bâ ti
2 supports
1 dispositif de gé né ration du moment de torsion
17 barres pour essai de flexion
22 barres de torsion
1 comparateur à cadran avec support, 1 ruban gradué
1 jeu de poids
2 clé s pour vis à six pans creux
1 systè me de rangement avec mousse de protection
1 documentation didactique
