Ref: EWTGUSE110.29
SE 110.29 Torsion de barres (Réf. 022.11029)
Analyse de la torsion élastique de barres à section ouverte et fermée, Nécessite bâti SE 112
La torsion apparaît avant tout au niveau des axes et des arbres d´ entraînement des véhicules et des machines.
Les sections de l´ arbre sont poussées l´ une contre l´ autre autour de l´ axe longitudinal en raison des couples de rotation de l´ arbre.

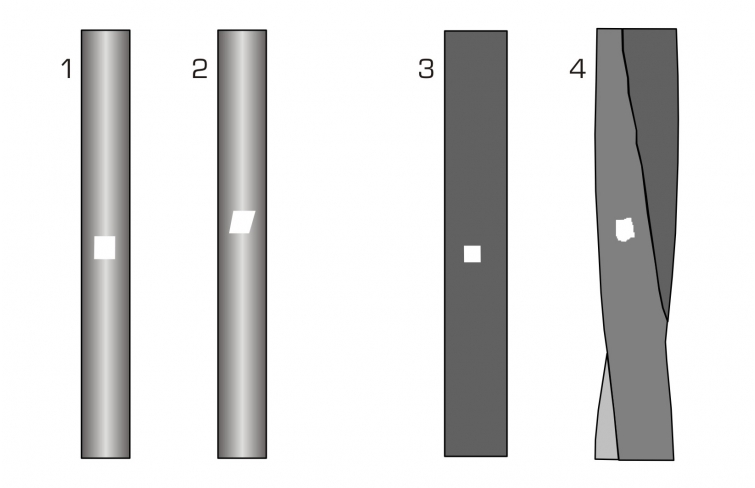

Dans un arbre, les cercles conservent leur forme arrondie sous l´ effet de la torsion des sections circulaires.
Les surfaces de section restent plates, aucun gauchissement n´ est constaté.
En cas de faibles torsions, la longueur et le rayon restent inchangés.
Les lignes droites situées sur le périmètre extérieur de l´ arbre et parallèles à l´ axe sont appelées hélices.
Des sections non circulaires entraînent généralement un gauchissement.
Le SE 110.29 étudie la torsion d´ une barre soumise à un moment de torsion.

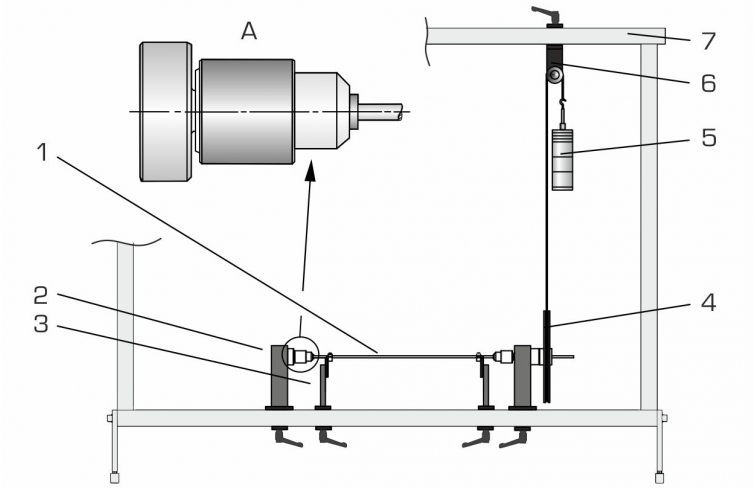

La barre est encastrée dans deux supports coulissants avec mandrin.
Le moment de torsion d´ application est généré par un disque circulaire, une poulie de renvoi et des poids.
La longueur d´ encastrement et le moment de torsion peuvent varier.

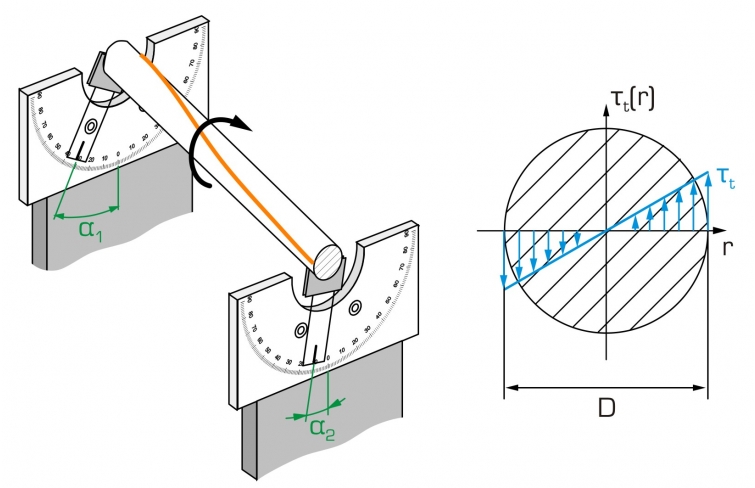

Les torsions résultantes sont lues par des indicateurs d´ angle en deux endroits de la barre.
L´ utilisation de la barre ronde permet de dispenser les bases de la torsion élastique.
Trois autres barres sont disponibles pour étudier les cas particuliers: deux profils fermés à paroi mince (tube, tube rectangulaire) et un tube fendu en longueur (profil ouvert à paroi mince).

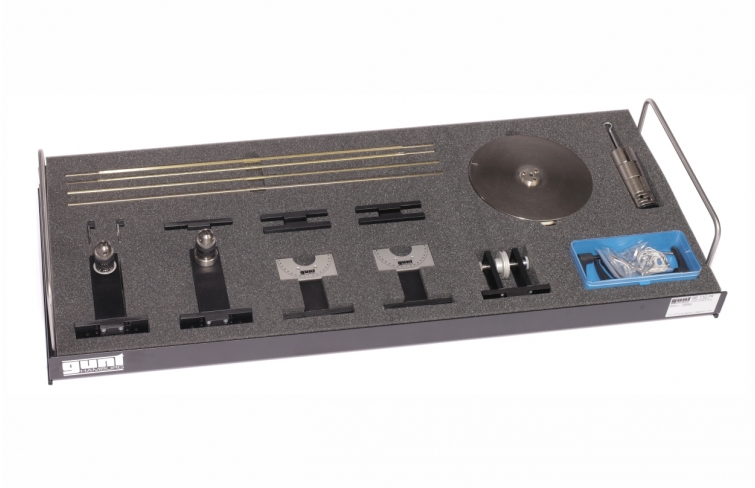

Les pièces d´ essai sont logées de manière claire et protégée dans un système de rangement.
L´ ensemble du montage expérimental est monté dans le bâti SE 112.
Les sections de l´ arbre sont poussées l´ une contre l´ autre autour de l´ axe longitudinal en raison des couples de rotation de l´ arbre.
Dans un arbre, les cercles conservent leur forme arrondie sous l´ effet de la torsion des sections circulaires.
Les surfaces de section restent plates, aucun gauchissement n´ est constaté.
En cas de faibles torsions, la longueur et le rayon restent inchangés.
Les lignes droites situées sur le périmètre extérieur de l´ arbre et parallèles à l´ axe sont appelées hélices.
Des sections non circulaires entraînent généralement un gauchissement.
Le SE 110.29 étudie la torsion d´ une barre soumise à un moment de torsion.
La barre est encastrée dans deux supports coulissants avec mandrin.
Le moment de torsion d´ application est généré par un disque circulaire, une poulie de renvoi et des poids.
La longueur d´ encastrement et le moment de torsion peuvent varier.
Les torsions résultantes sont lues par des indicateurs d´ angle en deux endroits de la barre.
L´ utilisation de la barre ronde permet de dispenser les bases de la torsion élastique.
Trois autres barres sont disponibles pour étudier les cas particuliers: deux profils fermés à paroi mince (tube, tube rectangulaire) et un tube fendu en longueur (profil ouvert à paroi mince).
Les pièces d´ essai sont logées de manière claire et protégée dans un système de rangement.
L´ ensemble du montage expérimental est monté dans le bâti SE 112.
Contenu didactique / Essais
- torsion d´ une barre
- module de cisaillement et moment d'inertie polaire
- angle de torsion en fonction de la longueur d´ encastrement
- angle de torsion en fonction du moment de torsion
- influence de la rigidité en torsion sur la torsion
-- barre ronde avec section pleine
-- tube
-- tube, fendu en longueur
-- tube rectangulaire
- calcul de l´ angle de torsion
- comparaison de l´ angle de torsion calculé et mesuré
Les grandes lignes
- torsion élastique d´ une barre soumise à un moment de torsion
- barre ronde, tube, tube fendu en longueur et tube rectangulaire comme barres d´ essai
- affichage de l´ angle de torsion à deux endroits de la barre
- torsion d´ une barre
- module de cisaillement et moment d'inertie polaire
- angle de torsion en fonction de la longueur d´ encastrement
- angle de torsion en fonction du moment de torsion
- influence de la rigidité en torsion sur la torsion
-- barre ronde avec section pleine
-- tube
-- tube, fendu en longueur
-- tube rectangulaire
- calcul de l´ angle de torsion
- comparaison de l´ angle de torsion calculé et mesuré
Les grandes lignes
- torsion élastique d´ une barre soumise à un moment de torsion
- barre ronde, tube, tube fendu en longueur et tube rectangulaire comme barres d´ essai
- affichage de l´ angle de torsion à deux endroits de la barre
Caractéristiques techniques
4 barres en laiton, L=695mm
- barre ronde, Ø=6mm
- tube, tube fendu Ø=6mm, épaisseur de paroi: 1mm, largeur de fente: 0,3mm
- tube rectangulaire lxh: 6mm, épaisseur de paroi: 1mm
Disque servant au déclenchement de la charge
- rayon d´ action: 110mm
Indicateur d´ angle
- plage de mesure: ±90º
- graduation: 1º
Poids
- 1x 1N (suspente)
- 4x 1N
- 3x 5N
4 barres en laiton, L=695mm
- barre ronde, Ø=6mm
- tube, tube fendu Ø=6mm, épaisseur de paroi: 1mm, largeur de fente: 0,3mm
- tube rectangulaire lxh: 6mm, épaisseur de paroi: 1mm
Disque servant au déclenchement de la charge
- rayon d´ action: 110mm
Indicateur d´ angle
- plage de mesure: ±90º
- graduation: 1º
Poids
- 1x 1N (suspente)
- 4x 1N
- 3x 5N
Informations logistiques
Dimensions et poids
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 27kg (total)
Liste de livraison
2 supports avec mandrin
2 indicateurs d´ angle
4 barres
1 poulie de renvoi avec fixation
1 câble
1 jeu de poids
2 clés pour vis à six pans creux
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 27kg (total)
Liste de livraison
2 supports avec mandrin
2 indicateurs d´ angle
4 barres
1 poulie de renvoi avec fixation
1 câble
1 jeu de poids
2 clés pour vis à six pans creux
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 27 Kg Delai de livraison estimé : 5 semaines
