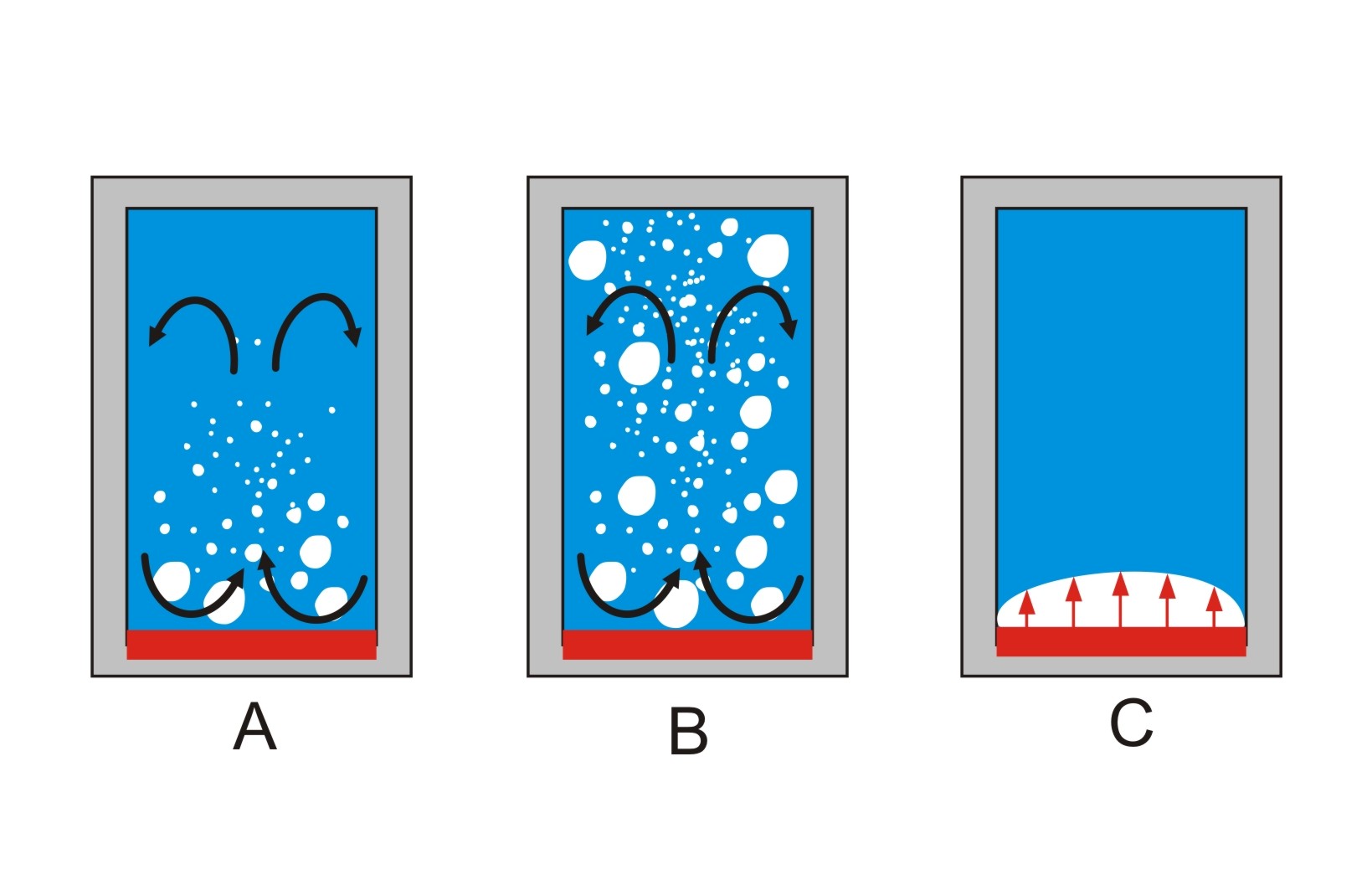

Lorsque lon chauffe un liquide sur une surface chauffante, des formes débullition différentes se forment en fonction de la densité de flux de chaleur.
Ces dernières peuvent soit accélérer (ébullition nucléée), soit entraver (ébullition pelliculaire), le procédé dévaporation.
Dans la pratique, il faut assurer une limitation de la densité de flux de chaleur, afin déviter tout endommagement de la surface chauffante.
Ce principe trouve une application par exemple dans le dimensionnement des chaudières avec des entraînements à vapeur.

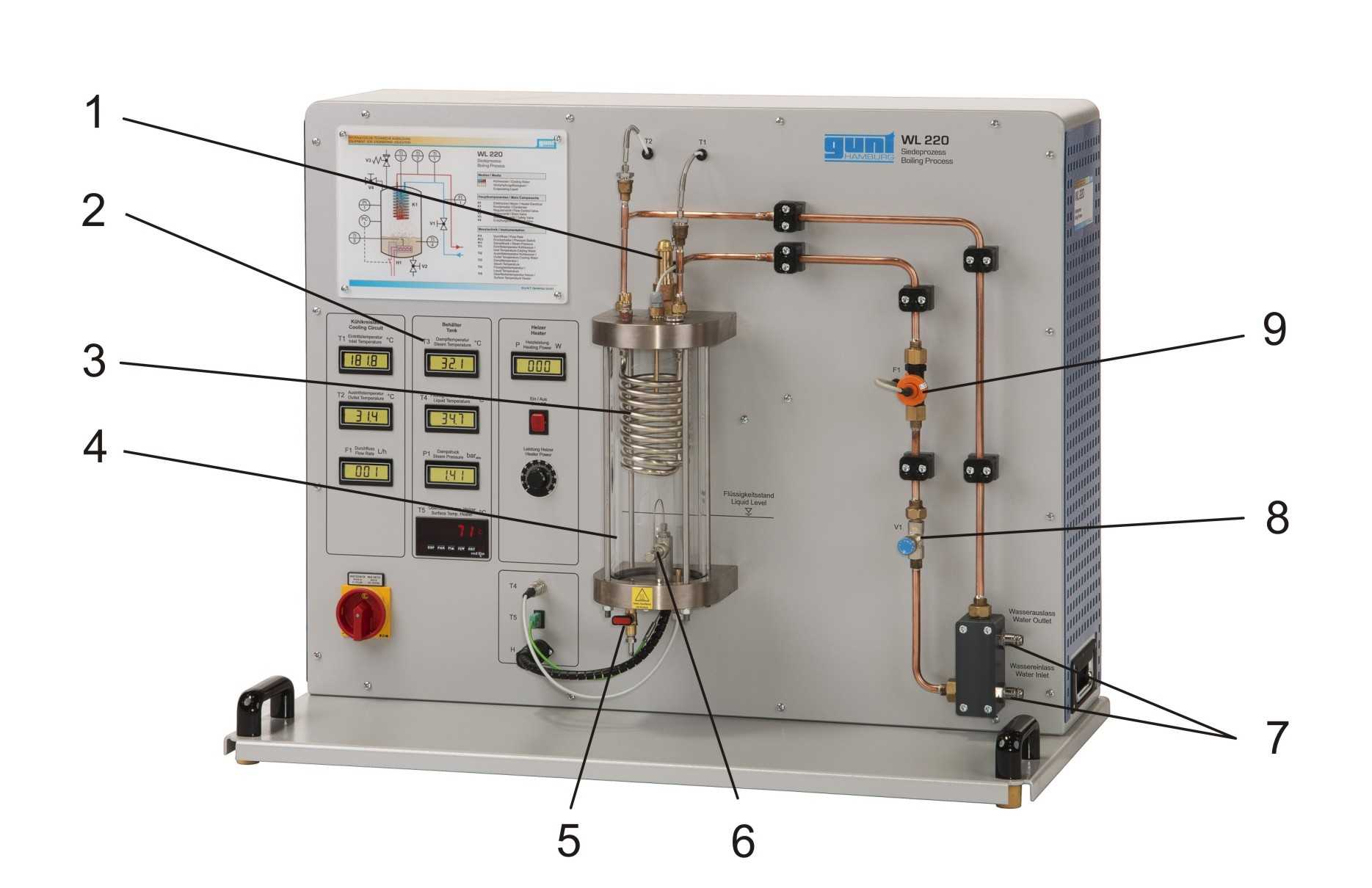

Lappareil dessai WL 220 permet de démontrer de manière claire les procédés débullition et dévaporation.
Les procédés ont lieu dans un réservoir transparent. Un condenseur en forme de serpentin refroidi par eau assure un circuit fermé à lintérieur du réservoir.
On utilise du R1233zd comme liquide dévaporation.
À la différence de leau, ce liquide présente lavantage davoir un point débullition à environ 18°C (1013hPa); le procédé dévaporation se déroule ainsi à des températures beaucoup plus basses, et requiert une puissance de chauffe bien inférieure.

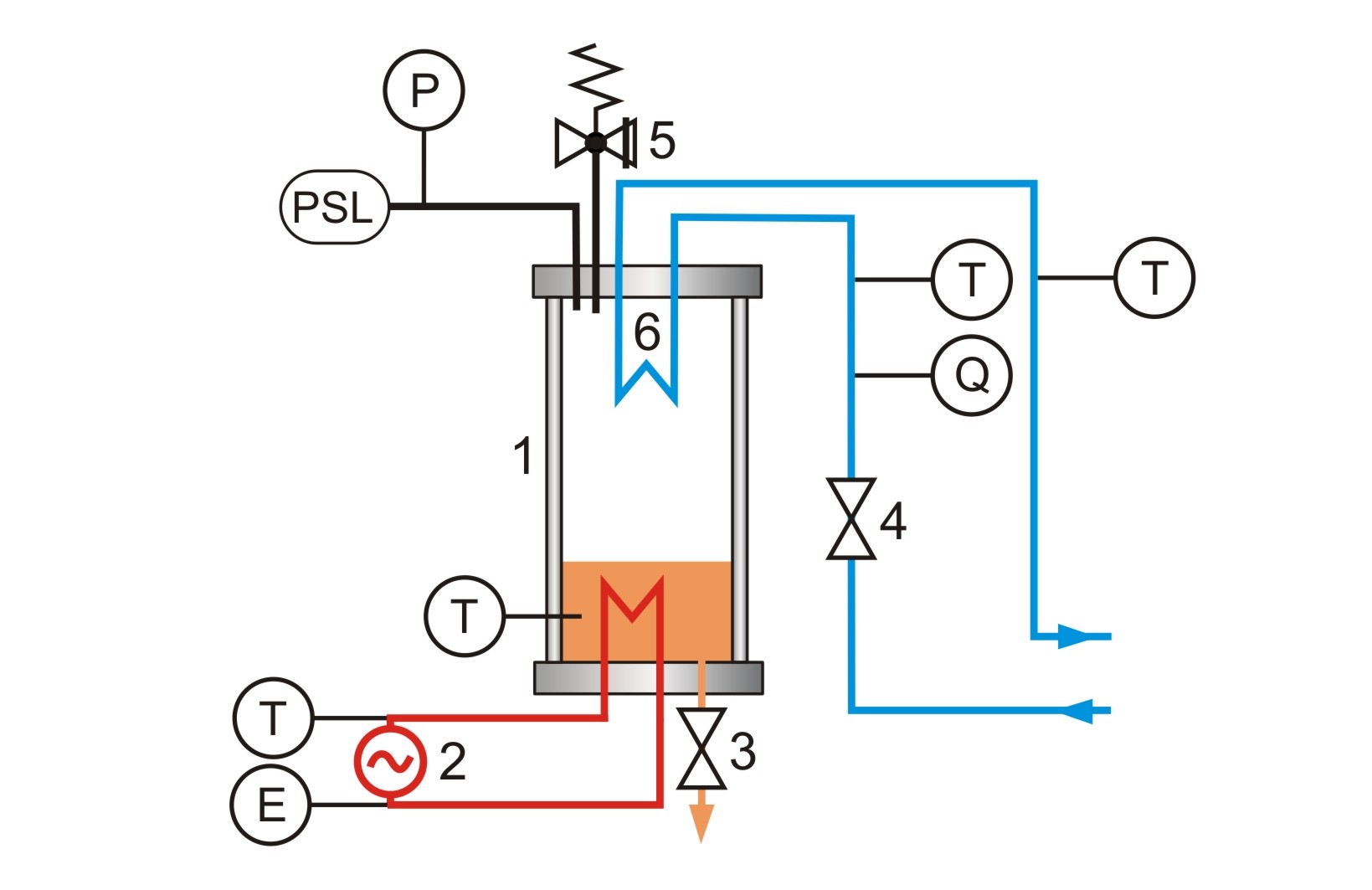

Des capteurs enregistrent le débit de leau de refroidissement, la puissance de chauffe, la pression et les températures à tous les points pertinents.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

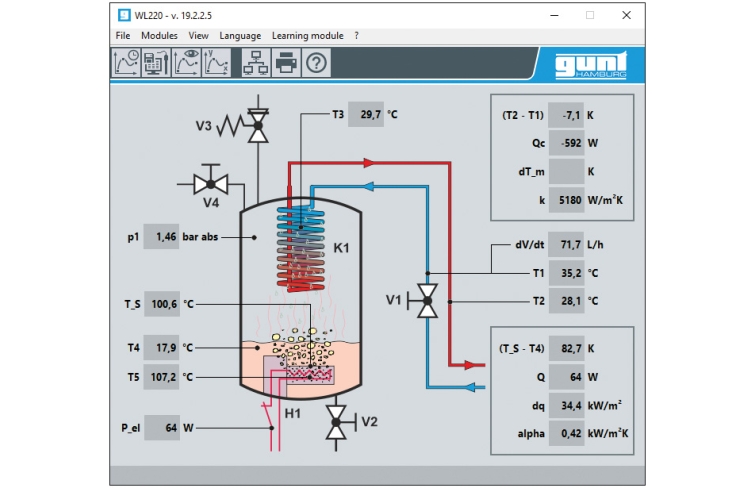

Les valeurs sont transmises à un PC afin dy être évaluées à laide du logiciel fourni.

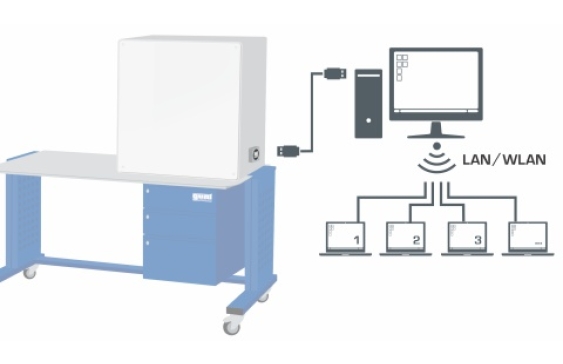

La transmission des données au PC se fait par une interface USB.

Techniques > Thermique > Principes de base thermodynamique > Évaporation et condensation
Techniques > Mécanique des fluides > Thermodynamique
Techniques > Génie des Procédés > Principes de base du génie des procédés > Thermodynamique

Poids: 65 Kg
Delai de livraison estimé : 16 semaines
