WL 230 Procédé de condensation à goutte et en film (Réf. 060.23000)
Avec interface PC USB et logiciel inclus
La vapeur se condense lorsquelle entre en contact avec un fluide dont la température est inférieure à la température de saturation de la pression partielle de la vapeur présente.
Le matériau et la rugosité de la surface du fluide ont, entre autres, une influence sur le transfert de chaleur, et donc sur le type de condensation.
Dans la pratique, on trouve le plus souvent de la condensation pelliculaire, la condensation en gouttes se formant uniquement sur les surfaces très lisses et faiblement adhérentes telles que le téflon.
Les connaissances sur les procédés de condensation trouvent une application pratique, p.ex. dans les centrales thermiques à vapeur ou les procédés de distillation.

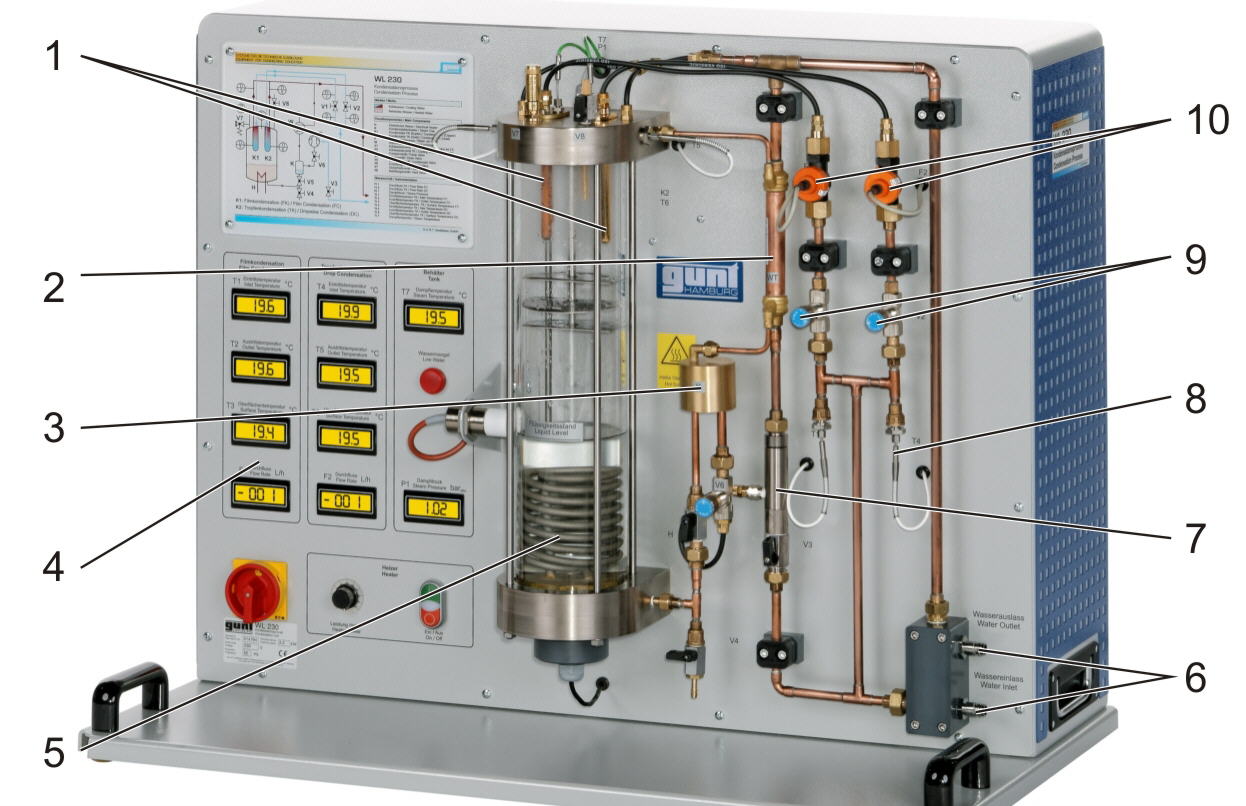

Lappareil dessai WL 230 permet dobtenir une représentation claire des différents procédés de condensation sur deux condenseurs tubulaires refroidis par eau, et composés de différents matériaux.
Il est possible de montrer de la condensation en gouttes au moyen du condenseur qui dispose dune surface polie et dorée.
Un film de condensat se forme sur la surface en cuivre mate du second condenseur, ce qui permet détudier la condensation pelliculaire.
Lévacuation du réservoir se fait au moyen dune pompe à jet deau.

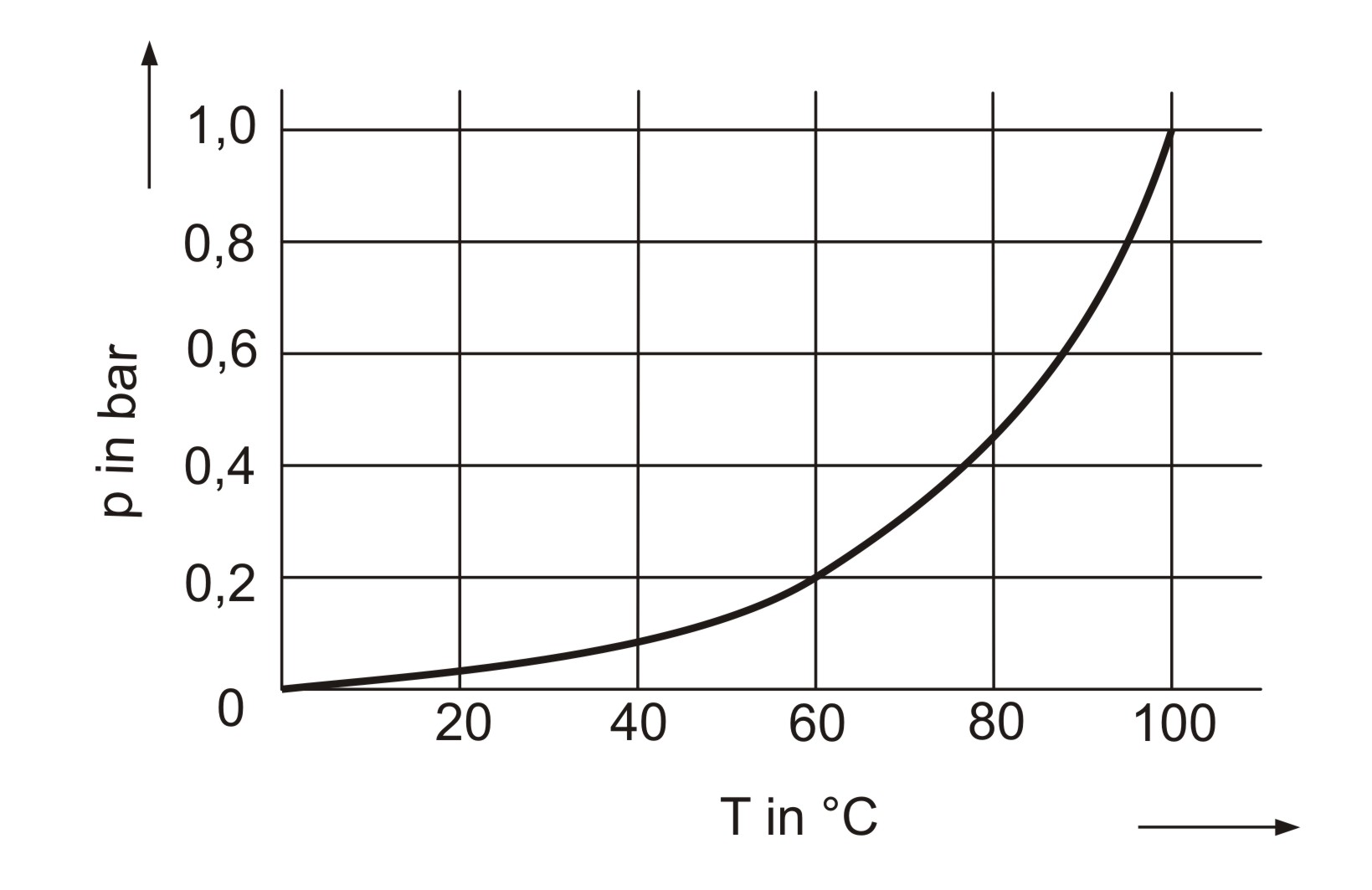

Le point débullition et la pression dans le système sont ajustés au moyen de la puissance de chauffe et de refroidissement.
Des capteurs enregistrent la température, la pression et le débit à tous les points pertinents.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

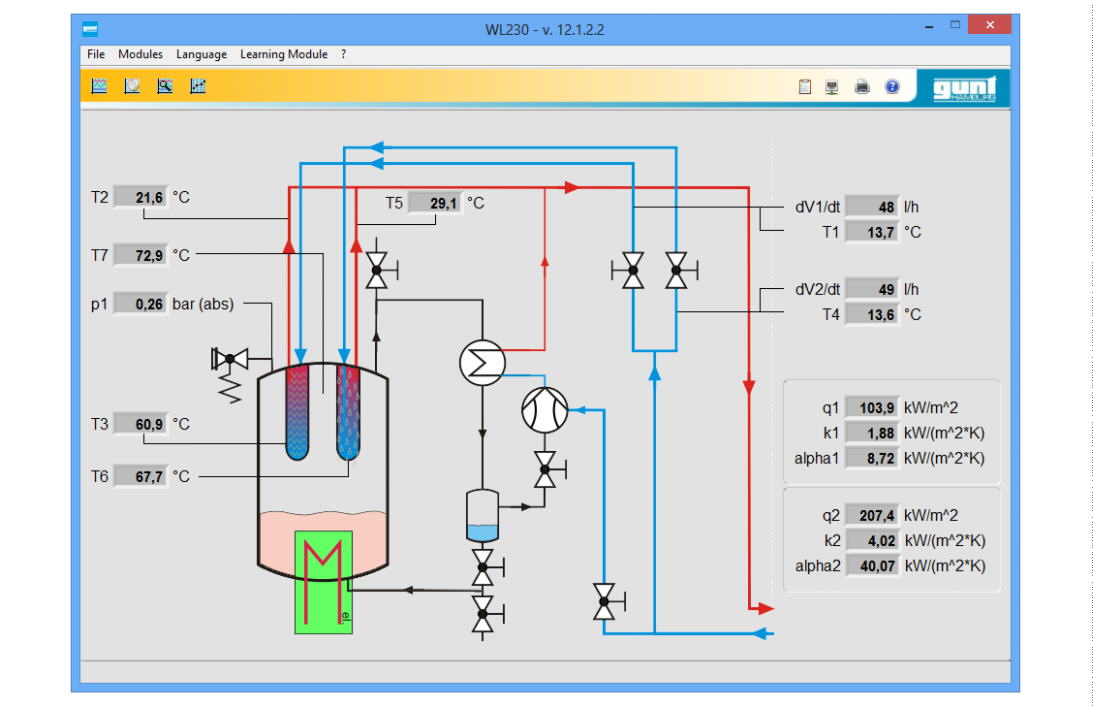

Les valeurs sont transmises à un PC afin dy être évaluées à laide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Les valeurs de mesure permettent de calculer le coefficient de transfert de chaleur.
Linfluence des gaz non-condensants, la pression et le différentiel de température entre la surface et la vapeur peuvent être étudiés dans le cadre dessais complémentaires.
Le matériau et la rugosité de la surface du fluide ont, entre autres, une influence sur le transfert de chaleur, et donc sur le type de condensation.
Dans la pratique, on trouve le plus souvent de la condensation pelliculaire, la condensation en gouttes se formant uniquement sur les surfaces très lisses et faiblement adhérentes telles que le téflon.
Les connaissances sur les procédés de condensation trouvent une application pratique, p.ex. dans les centrales thermiques à vapeur ou les procédés de distillation.
Lappareil dessai WL 230 permet dobtenir une représentation claire des différents procédés de condensation sur deux condenseurs tubulaires refroidis par eau, et composés de différents matériaux.
Il est possible de montrer de la condensation en gouttes au moyen du condenseur qui dispose dune surface polie et dorée.
Un film de condensat se forme sur la surface en cuivre mate du second condenseur, ce qui permet détudier la condensation pelliculaire.
Lévacuation du réservoir se fait au moyen dune pompe à jet deau.

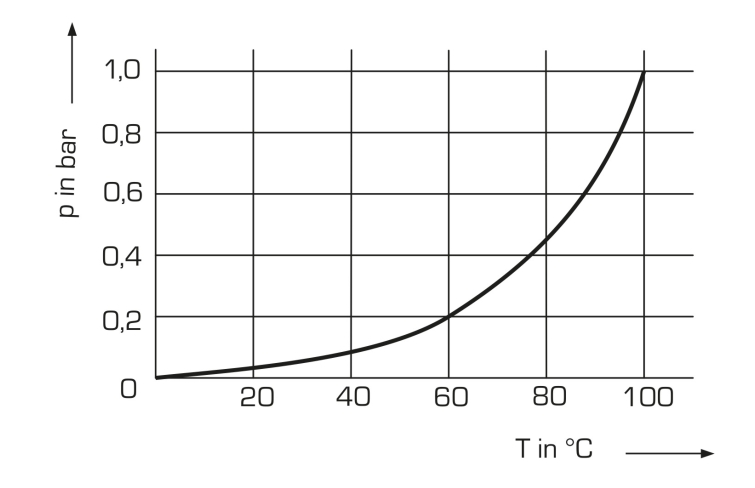

Le point débullition et la pression dans le système sont ajustés au moyen de la puissance de chauffe et de refroidissement.
Des capteurs enregistrent la température, la pression et le débit à tous les points pertinents.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises à un PC afin dy être évaluées à laide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Les valeurs de mesure permettent de calculer le coefficient de transfert de chaleur.
Linfluence des gaz non-condensants, la pression et le différentiel de température entre la surface et la vapeur peuvent être étudiés dans le cadre dessais complémentaires.
Contenu didactique / Essais
- condensation en gouttes et condensation en film
- détermination du coefficient d'échange thermique
- influence de la pression, de la température et des gaz non condensables sur la condensation
Les grandes lignes
- Visualisation des différents procédés de condensation
- condensation en gouttes et condensation en film
- détermination du coefficient d'échange thermique
- influence de la pression, de la température et des gaz non condensables sur la condensation
Les grandes lignes
- Visualisation des différents procédés de condensation
Caractéristiques techniques
Dispositif de chauffage
- puissance: 3kW, ajustable en continu
Condenseur
- 1x tube avec surface en cuivre matte
- 1x tube avec surface polie et dorée
Pompe à jet d'eau
- débit de refoulement: 4...12L/min
- pression max.: 16mbar
Soupape de sécurité: 2,2bar absolus
Plages de mesure
- pression: 0...10bar absolus
- débit: 0,2...6L/min
- température: 4x 0...100°C, 3x 0...200°C
Dispositif de chauffage
- puissance: 3kW, ajustable en continu
Condenseur
- 1x tube avec surface en cuivre matte
- 1x tube avec surface polie et dorée
Pompe à jet d'eau
- débit de refoulement: 4...12L/min
- pression max.: 16mbar
Soupape de sécurité: 2,2bar absolus
Plages de mesure
- pression: 0...10bar absolus
- débit: 0,2...6L/min
- température: 4x 0...100°C, 3x 0...200°C
Informations logistiques
Dimensions et poids
Lxlxh: 1000x550x790mm
Poids: env. 85kg
Necessaire au fonctionnement
230V,50/60Hz
Raccord deau: 1bar, max.1000L/h, drain
Liste de livraison
1 appareil dessai
5L eau distillée
1 logiciel GUNT + câble USB
1 jeu de flexibles
1 documentation didactique
Lxlxh: 1000x550x790mm
Poids: env. 85kg
Necessaire au fonctionnement
230V,50/60Hz
Raccord deau: 1bar, max.1000L/h, drain
Liste de livraison
1 appareil dessai
5L eau distillée
1 logiciel GUNT + câble USB
1 jeu de flexibles
1 documentation didactique
Techniques > Thermique > Principes de base thermodynamique > Évaporation et condensation
Techniques > Mécanique des fluides > Thermodynamique
Techniques > Génie des Procédés > Principes de base du génie des procédés > Thermodynamique
Poids: 85 Kg Delai de livraison estimé : 16 semaines
