Ref: EWTGURT650.40
RT 650.40 Logiciel et interface USB pour série RT614-RT674
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le logiciel assiste de manière idéale le processus d'expérimentation et didactique des bancs de démonstration RT 614 à RT 674.
Ses caractéristiques principales sont le régulateur logiciel et la fonction d'enregistrement.

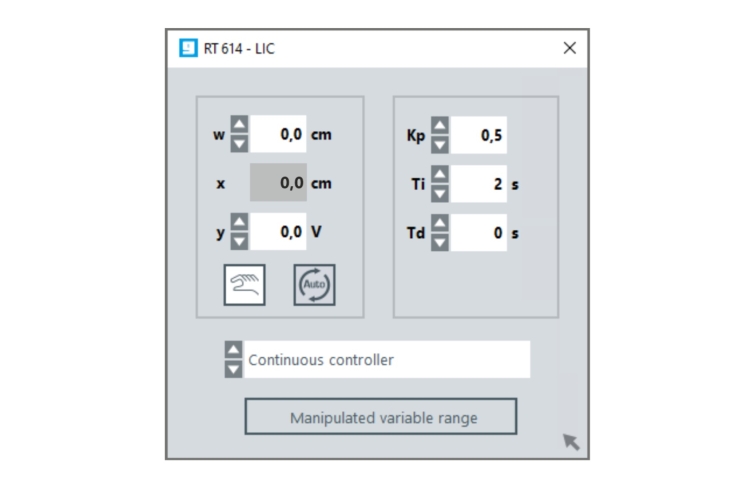

Le régulateur peut fonctionner comme régulateur PID paramétrable et comme régulateur 2 points.
Dans ce dernier cas, il est également possible de prescrire l'hystérésis en plus de la grandeur de référence.

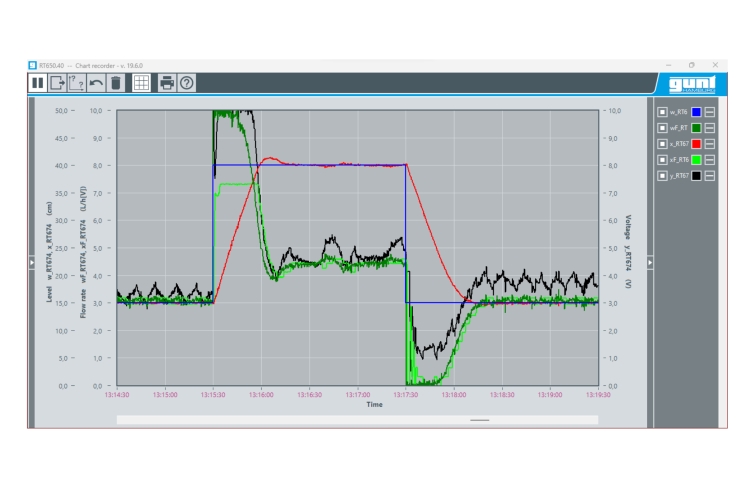

La fonction d'enregistrement sert à l'enregistrement continu de grandeurs réglées, grandeurs réglantes et grandeurs de référence.
En cas de modifications des grandeurs de référence et des grandeurs perturbatrices, elle enregistre les réponses à un échelon correspondantes.
Les données de mesure peuvent être imprimées et mémorisées sur un support de données.

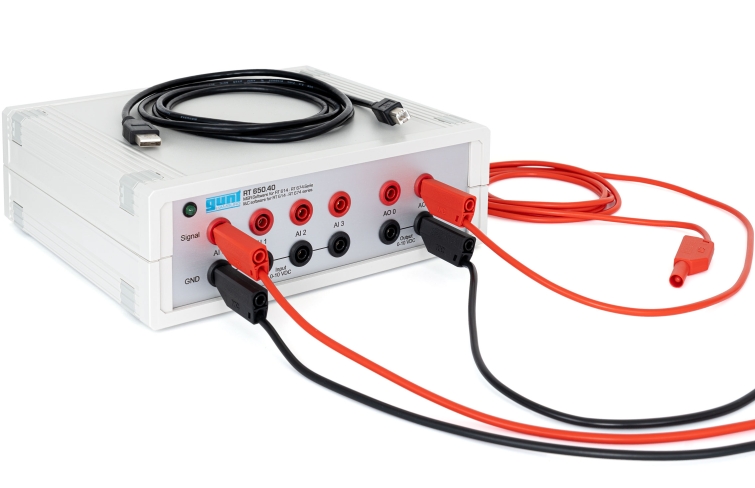

Le raccordement à un PC se fait via une interface USB.
Le module d'interface USB fourni est équipé d'un nombre suffisant d'entrées et sorties analogiques, de sorte que même des circuits complexes tels qu'une cascade (RT 674) peuvent être régulés.
En variante au régulateur logiciel, on peut également utiliser le régulateur du modèle de démonstration respectif.
Dans ce cas, les grandeurs réglées, grandeurs de régulation et grandeurs de référence peuvent être enregistrées, représentées et mémorisées avec la fonction d'enregistrement du logiciel.

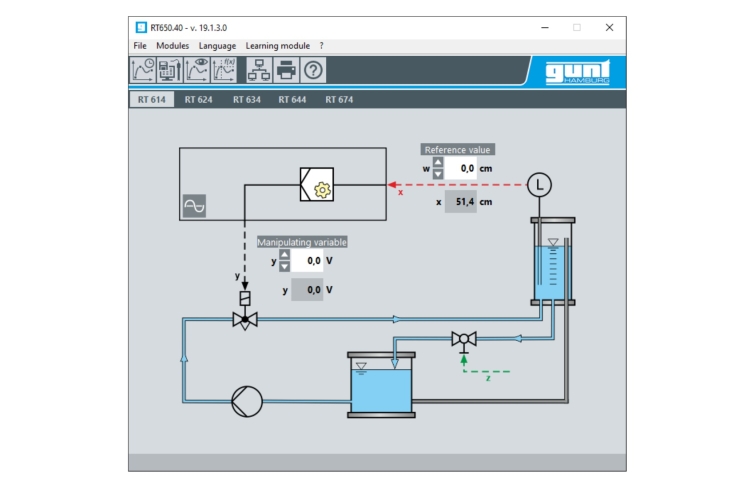

La sélection de différentes fenêtres du logiciel permet d'une part la représentation du schéma de processus respectif avec les données correspondantes en temps réel affectées localement et d'autre part l'illustration des variations dans le temps de ces paramètres.
La manuel bien structuré, avec la description des fonctions du logiciel et de l'application pour les bancs de démonstration de technique de régulation RT 614 à RT 674 contribuent au processus d'apprentissage.
d\fs16\lang1036 Le logiciel assiste de manière idéale le processus d'expérimentation et didactique des bancs de démonstration RT 614 à RT 674.
Ses caractéristiques principales sont le régulateur logiciel et la fonction d'enregistrement.
Le régulateur peut fonctionner comme régulateur PID paramétrable et comme régulateur 2 points.
Dans ce dernier cas, il est également possible de prescrire l'hystérésis en plus de la grandeur de référence.
La fonction d'enregistrement sert à l'enregistrement continu de grandeurs réglées, grandeurs réglantes et grandeurs de référence.
En cas de modifications des grandeurs de référence et des grandeurs perturbatrices, elle enregistre les réponses à un échelon correspondantes.
Les données de mesure peuvent être imprimées et mémorisées sur un support de données.
Le raccordement à un PC se fait via une interface USB.
Le module d'interface USB fourni est équipé d'un nombre suffisant d'entrées et sorties analogiques, de sorte que même des circuits complexes tels qu'une cascade (RT 674) peuvent être régulés.
En variante au régulateur logiciel, on peut également utiliser le régulateur du modèle de démonstration respectif.
Dans ce cas, les grandeurs réglées, grandeurs de régulation et grandeurs de référence peuvent être enregistrées, représentées et mémorisées avec la fonction d'enregistrement du logiciel.
La sélection de différentes fenêtres du logiciel permet d'une part la représentation du schéma de processus respectif avec les données correspondantes en temps réel affectées localement et d'autre part l'illustration des variations dans le temps de ces paramètres.
La manuel bien structuré, avec la description des fonctions du logiciel et de l'application pour les bancs de démonstration de technique de régulation RT 614 à RT 674 contribuent au processus d'apprentissage.
Contenu didactique / Essais
- apprentissage et application de régulations assistées par logiciel
- raccordement d'un PC à l'interface et liaison correcte de l'interface à différents processus de régulation
- mémorisation de données
- différents types de régulateur:
-- tout ou rien, continu
- paramétrage d'un régulateur continu
- enregistrement et interprétation de réponses à un échelon
- étude de la réponse aux perturbations et le comportement de pilotage
Les grandes lignes
- régulateur logiciel avec paramètres librement réglables
- possibilité de sélection d'un régulateur continu et d'un régulateur tout ou rien
- choix de la langue
- schéma de processus avec affichage des données en temps réel
- fonction d'enregistrement
- apprentissage et application de régulations assistées par logiciel
- raccordement d'un PC à l'interface et liaison correcte de l'interface à différents processus de régulation
- mémorisation de données
- différents types de régulateur:
-- tout ou rien, continu
- paramétrage d'un régulateur continu
- enregistrement et interprétation de réponses à un échelon
- étude de la réponse aux perturbations et le comportement de pilotage
Les grandes lignes
- régulateur logiciel avec paramètres librement réglables
- possibilité de sélection d'un régulateur continu et d'un régulateur tout ou rien
- choix de la langue
- schéma de processus avec affichage des données en temps réel
- fonction d'enregistrement
Caractéristiques techniques
Régulateur logiciel (fonctionnement continu)
- paramétrable en régulateur P, PI ou PID
- régulation en cascade
Régulateur logiciel (fonctionnement tout ou rien)
- comportement 2 points
- introduction de la grandeur de référence et de l'hystérésis
Fonction d'enregistreur avec enregistrement des données mesurées
- enregistrement et mémorisation de variations dans le temps
- interprétation de réponses à un échelon avec détermination automatique de la tangente d'inflexion
Sélection de la langue
- 4 langues présélectionnables
- 1 langue définie par l'utilisateur possible
Logiciel de base
- LabVIEW
- exigences du système: Windows Vista ou Windows 7, raccordement USB
Régulateur logiciel (fonctionnement continu)
- paramétrable en régulateur P, PI ou PID
- régulation en cascade
Régulateur logiciel (fonctionnement tout ou rien)
- comportement 2 points
- introduction de la grandeur de référence et de l'hystérésis
Fonction d'enregistreur avec enregistrement des données mesurées
- enregistrement et mémorisation de variations dans le temps
- interprétation de réponses à un échelon avec détermination automatique de la tangente d'inflexion
Sélection de la langue
- 4 langues présélectionnables
- 1 langue définie par l'utilisateur possible
Logiciel de base
- LabVIEW
- exigences du système: Windows Vista ou Windows 7, raccordement USB
Informations logistiques
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
CD avec logiciel GUNT, 1 module d'interface USB, 1 jeu de câbles, 1 manuel avec description des fonctions du logiciel et de l'application pour les modèles de démonstration RT 614 à RT 674
PC avec Windows
Liste de livraison
CD avec logiciel GUNT, 1 module d'interface USB, 1 jeu de câbles, 1 manuel avec description des fonctions du logiciel et de l'application pour les modèles de démonstration RT 614 à RT 674
Poids: 2 Kg Delai de livraison estimé : 16 semaines
