L'appareil d'essai constitue une introduction expérimentale étendue aux principes de base de la technique de régulation à l'exemple d'une régulation de température.

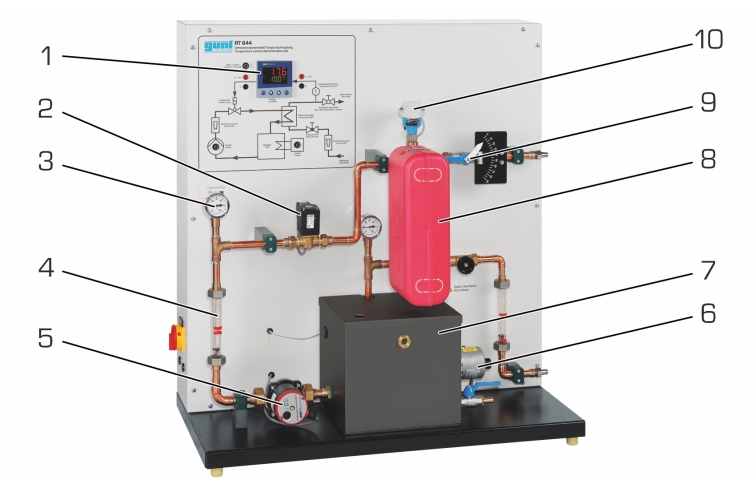

Tous les composants sont montés de manière claire sur un panneau vertical.
Le grand schéma de processus facilite la compréhension.

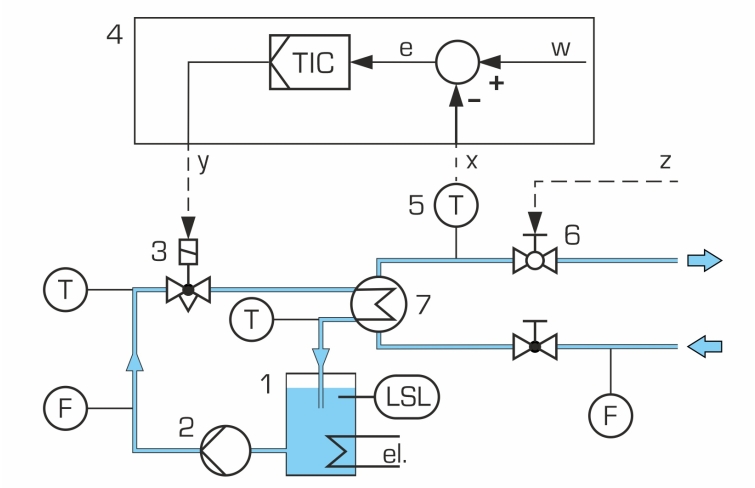

Le système est constitué de deux circuits d'eau.
Dans le circuit secondaire, de l'eau fraîche est chauffée via un échangeur de chaleur.
La mesure de température se fait à l'aide d'un capteur de température à la sortie de l'eau fraîche.
La température de sortie de l'eau fraîche est réglée par modification du débit d'eau chaude dans le circuit primaire.
Le circuit primaire est constitué d'un réservoir avec chauffage électrique, d'une pompe et d'une électrovanne proportionnelle comme composant de réglage.
Les deux circuits contiennent des rotamètres. Comme régulateur, on utilise un régulateur numérique industriel moderne.
Un robinet à tournant sphérique dans le circuit secondaire permet de générer des grandeurs perturbatrices définies.
La grandeur réglée X et la grandeur réglante Y peuvent être prélevées comme signaux analogiques sur des connecteurs de laboratoire.
De la sorte, on peut raccorder des enregistreurs externes tels qu'un enregistreur ou un oscilloscope.

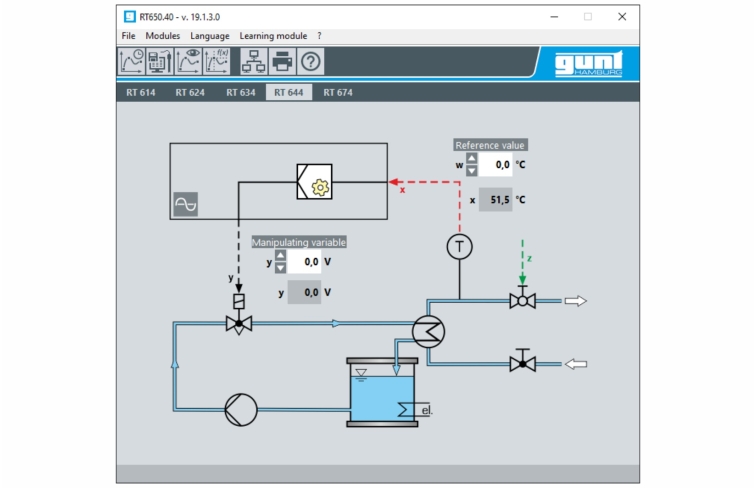

Comme accessoire, un logiciel de mesure, de commande et de régulation (RT 650.40) est disponible avec module d'interface (USB).
Ceci permet de représenter les principales grandeurs de processus ainsi que d'exécuter des fonctions de régulation et de commande.
